Wartung
HPR800XD Auto Gas – 806501 Revision 1 5-49
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV 7
SV15
SV5
SV6
P2
P1
P3
P4

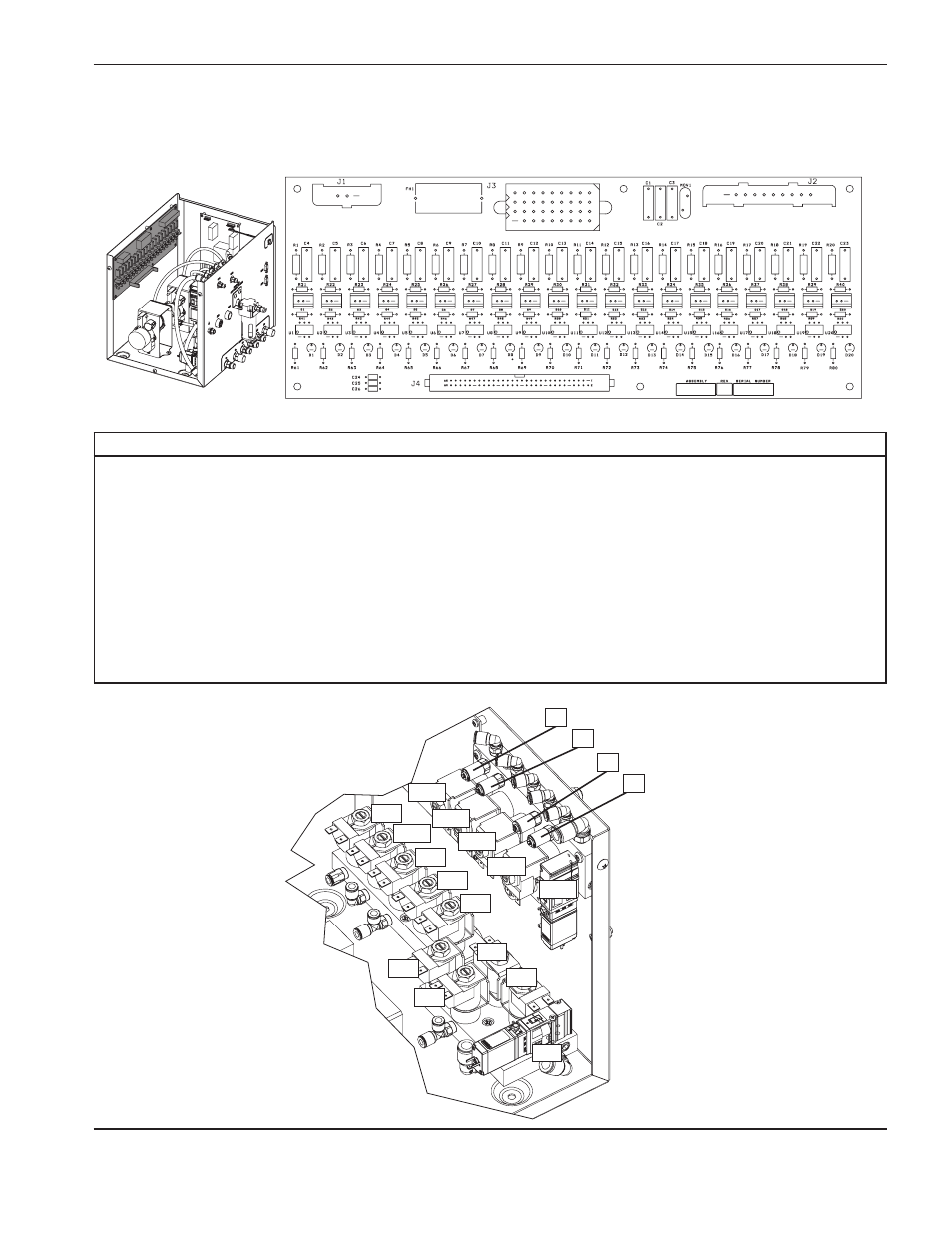

Wechselstrom-Ventiltreiber-Baukarte der Wählkonsole PCB3
SV4
LED Signalname Farbe LED Signalname Farbe
D1 SV1 Rot D11 SV11 Rot
D2 SV2 Rot D12 SV12 Rot
D3 SV3 Rot D13 SV13 Rot
D4 SV4 Rot D14 SV14 Rot
D5 SV5 Rot D15 (nicht verwendet) Rot
D6 SV6 Rot D16
Entlüftungsmagnetventil der
Dosierkonsole
Rot
D7 SV7 Rot D17 Motorventil 1 schließen Rot
D8 SV8 Rot D18 Motorventil 1 öffnen Rot
D9 SV9 Rot D19 Motorventil 2 schließen Rot
D10 SV10 Rot D20 Motorventil 2 öffnen Rot
