InstallatIon
HPR800XD Auto Gas
– 806501 Revision 1
3-21

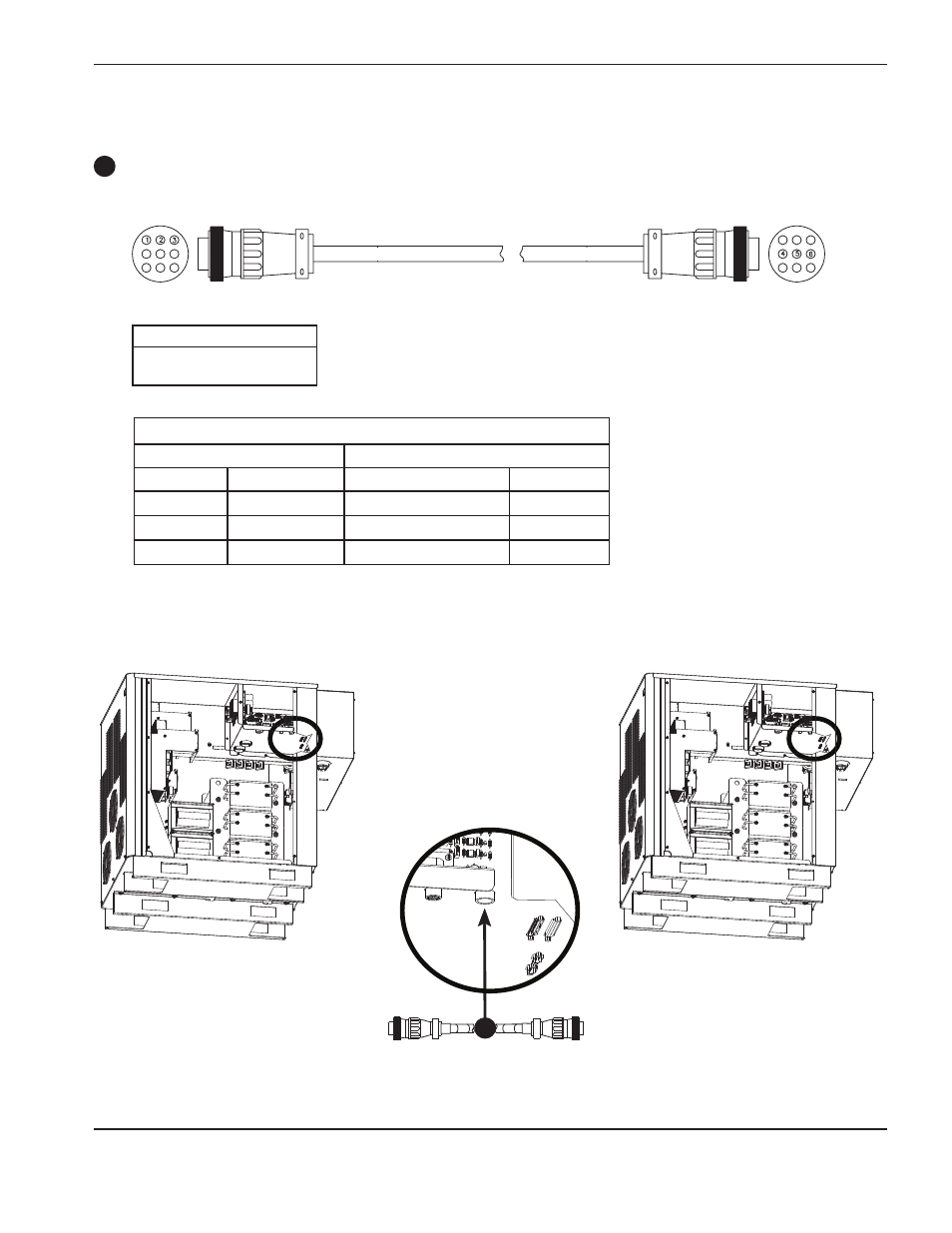

Kabel von der primären zur sekundären Stromquelle
Schnittstellenkabel (on/off (ein/aus))
Primär 1X7
1
Teile-Nr.
Länge
223071
4,5 m
223098
7,5 m
Sekundär 1X7
1
Liste der Kabelsignale – primäre zur sekundären Stromquelle
Seite der primären Stromquelle
Seite der sekundären Stromquelle
Drahtfarbe
Stift-Nr.
Beschreibung
Stift-Nr.
Rot
1
120 VAC spannungsführend
4
Schwarz
2
120 VAC Rückleiter
5
Schutzschild
3
Masse
6
