Wartung
5-40 HPR800XD Auto Gas – 806501 Revision 1

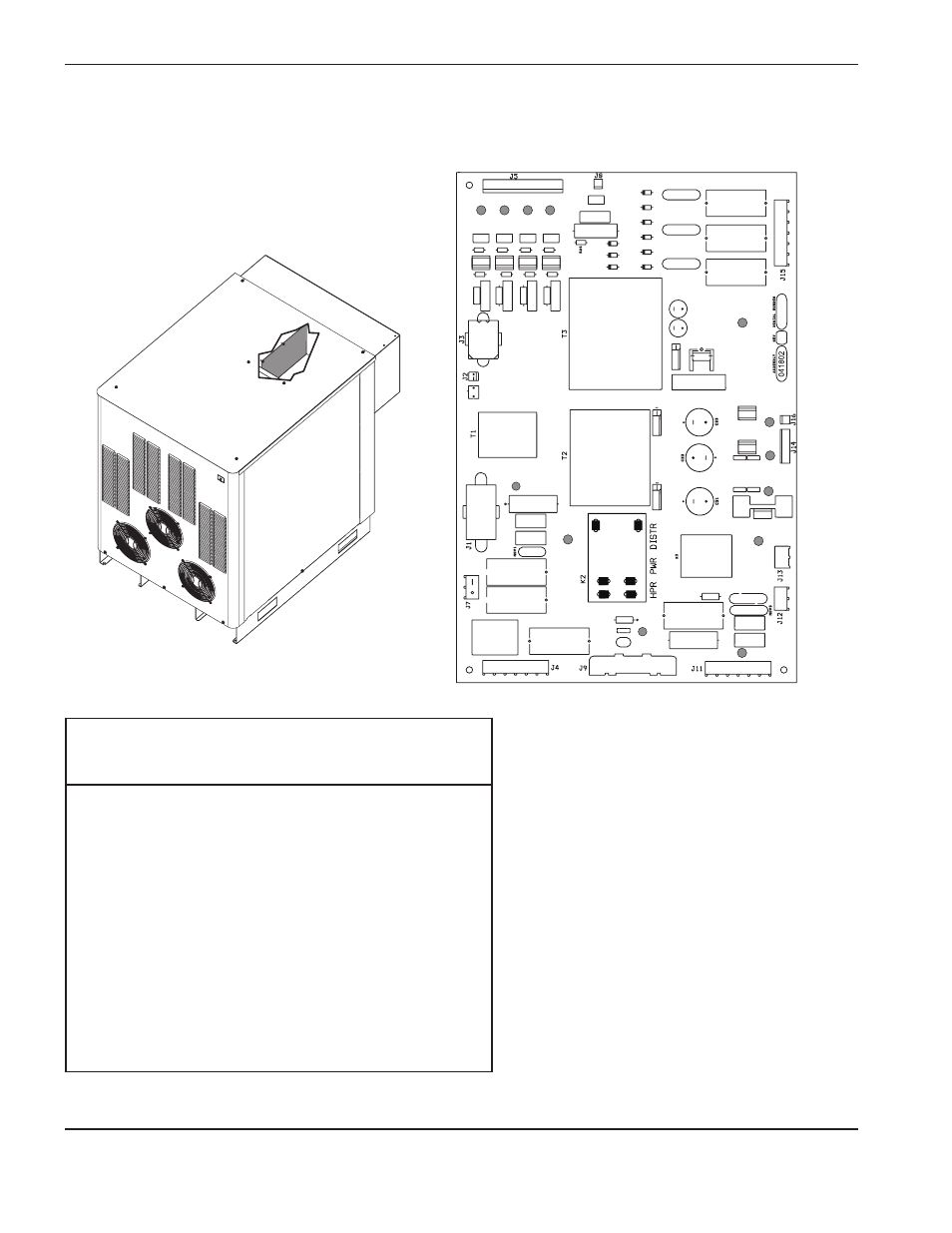

Stromquellen-Stromverteiler-Baukarte PCB2
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35
Liste der LEDs der Stromverteiler-Baukarte
LED Ausgang Farbe
D1 Schütz Rot
D2 Pilotlichtbogenrelais Rot
D3 120 VAC (geschaltet) Grün
D5 HF-Zündung Rot
D7 Überspannungsauswahl Rot
D12 24 VAC (geschaltet) Grün
D23 240 VAC (geschaltet) Grün
D25 + 24 VDC Rot
D26 Pumpenmotor Grün
D31 + 5 VDC Rot
D32 – 15 VDC Rot
D33 + 15 VDC Rot
D35 24 VAC Grün
