Seite 240
Wartung
5-46
HPR800XD Auto Gas
– 806501 Revision 1

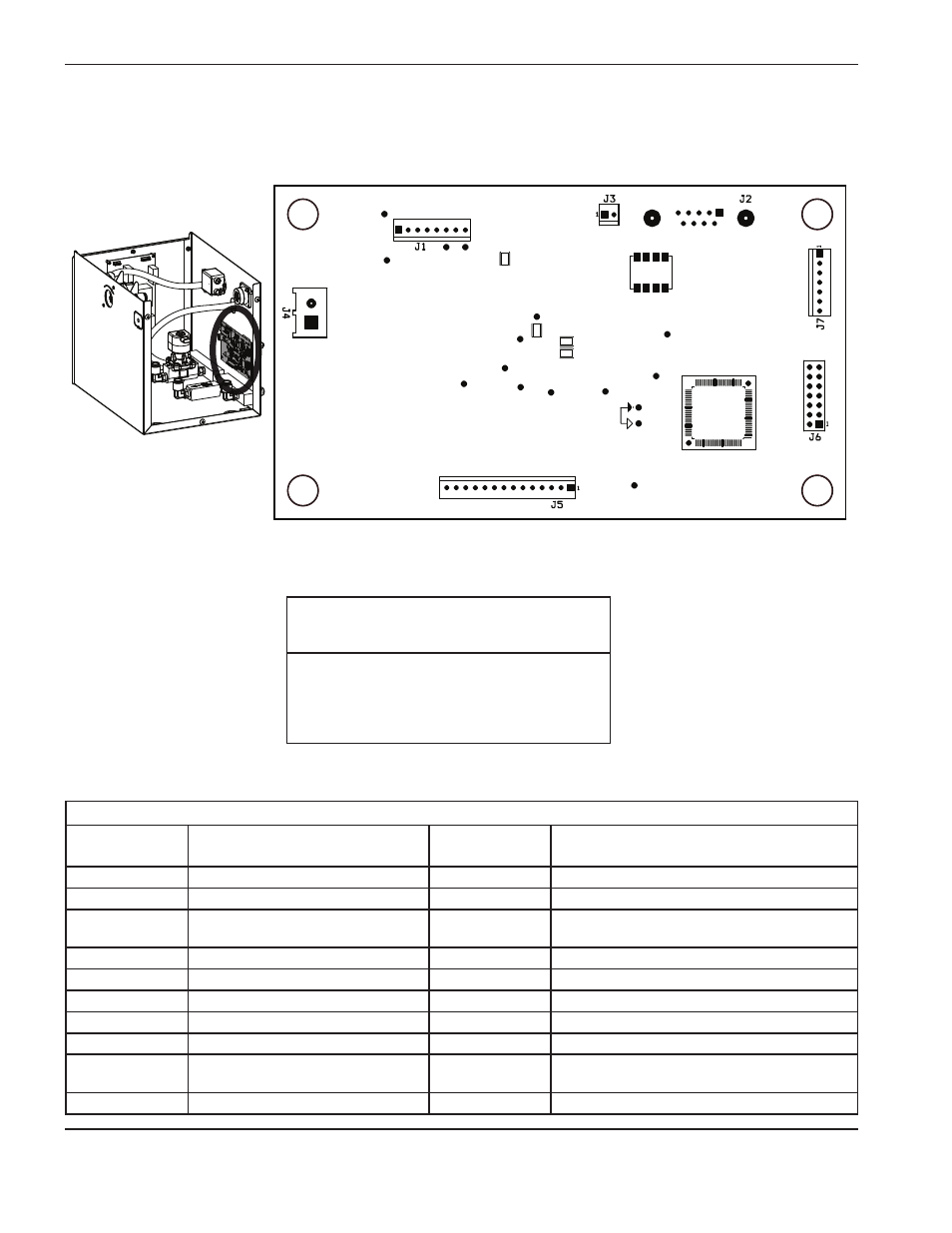

Kühlmittelsensorkarte PCB2
TP8
D
1
PWR GND
TP7
+24
V
TP21
TP22
+
15
V
–
15
V
+
5
V
S2
CA
N
SW
0
WD
I
SW
1
TP18
TP6
+
3.3
V
D
2
D
8
D
7
RX
TX
TP4
+
5
V
TP23
TP1
+A
3.3
V
TP16
TP10
TP3
TP17
TP15
RESET
TP2
TP9
Testpunkte der Steuerbaukarte
Testpunkt
Nummer
Beschreibung
Testpunkt
Nummer
Beschreibung
TP1
A + 3,3 V
TP12
Digital Masse
TP2
Analog Masse
TP13
+ 3,3 V
TP3
Drucksensor
(für zukünftige Verwendung)
TP14
SCIRXD (RS422-Übertragung)
TP4
+ 5 V
TP15
Digital Masse
TP6
+ 3,3 V
TP16
Analog Masse
TP7
+ 24 V
TP17
Zurücksetzen\
TP8
Stromversorgungsmasse
TP18
Zurücksetzen
TP9
Eingang Kühlmitteldurchflusssensor
TP21
+ 15 V
TP10
Eingang Kühlmitteldurchfluss
(für zukünftige Verwendung)
TP22
– 15 V
TP11
SCIRXD (RS422-Empfang)
TP23
Eingang Netzspannung
Liste der LEDs der Dosierkonsolen-
Steuerbaukarte
LED
Signalname
Farbe
D1
+ 5 VDC
Rot
D2
+ 3,3 VDC
Grün
D7
CAN TX
D8
CAN RX
