InstallatIon
3-32
HPR800XD Auto Gas
– 806501 Revision 1

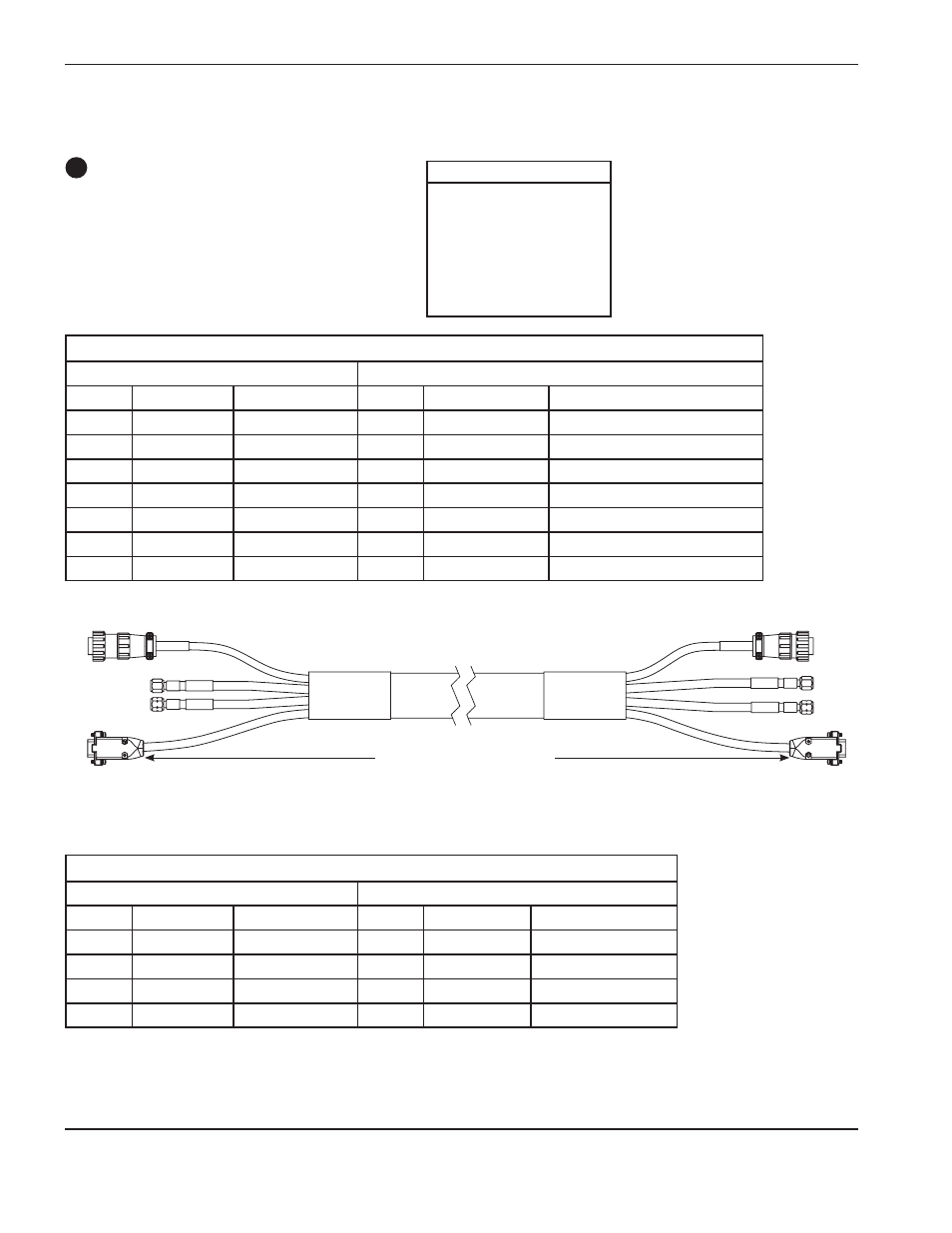

Kabel- und Gasschlauchbaugruppe
Schlauch- und Leitungspaket zwischen Wählkonsole und Dosierkonsole
Dosierkonsolenseite (Kupplung)
Wählkonsolenseite (Stecker)
Typische D-Sub-Kupplung
Teile-Nr.
Länge
128992
3 m
128993
4,5 m
228338
6 m
128952
7,5 m
128994
10 m
128930
15 m
128995
20 m
Signalliste Stromkabel – 9-polige Steckverbinder
Dosierkonsolenseite
Wählkonsolenseite
Stift-Nr.
Eingang/Ausgang Beschreibung
Stift-Nr.
Eingang/Ausgang
Funktion
1
Eingang
120 VAC Stromnetz
1
Ausgang
Wechselstrom ein, Rückleiter
2
Eingang
120 VAC Stromnetz
2
Ausgang
Wechselstrom ein, spannungsführend
3
Eingang
Gehäuseerdung
3
Ausgang
Gehäuseerdung
4
Nicht verwendet
4
Nicht verwendet
5
Nicht verwendet
5
Nicht verwendet
6
Nicht verwendet
6
Nicht verwendet
7
Nicht verwendet
7
Nicht verwendet
Signalliste Kommunikationskabel – 9-polige DSUB-Steckverbinder
Dosierkonsolenseite
Wählkonsolenseite
Stift-Nr.
Eingang/Ausgang Beschreibung
Stift-Nr.
Eingang/Ausgang Funktion
2
Eingang/Ausgang CAN L
2
Eingang/Ausgang CAN-Kommunikation
3
Eingang
CAN Masse
3
Ausgang
Stromversorgungsmasse
7
Eingang/Ausgang CAN H
7
Eingang/Ausgang CAN-Kommunikation
9
Eingang
Nicht verwendet
9
Ausgang
Nicht verwendet
