Wartung
5-10 HPR800XD Auto Gas – 806501 Revision 1

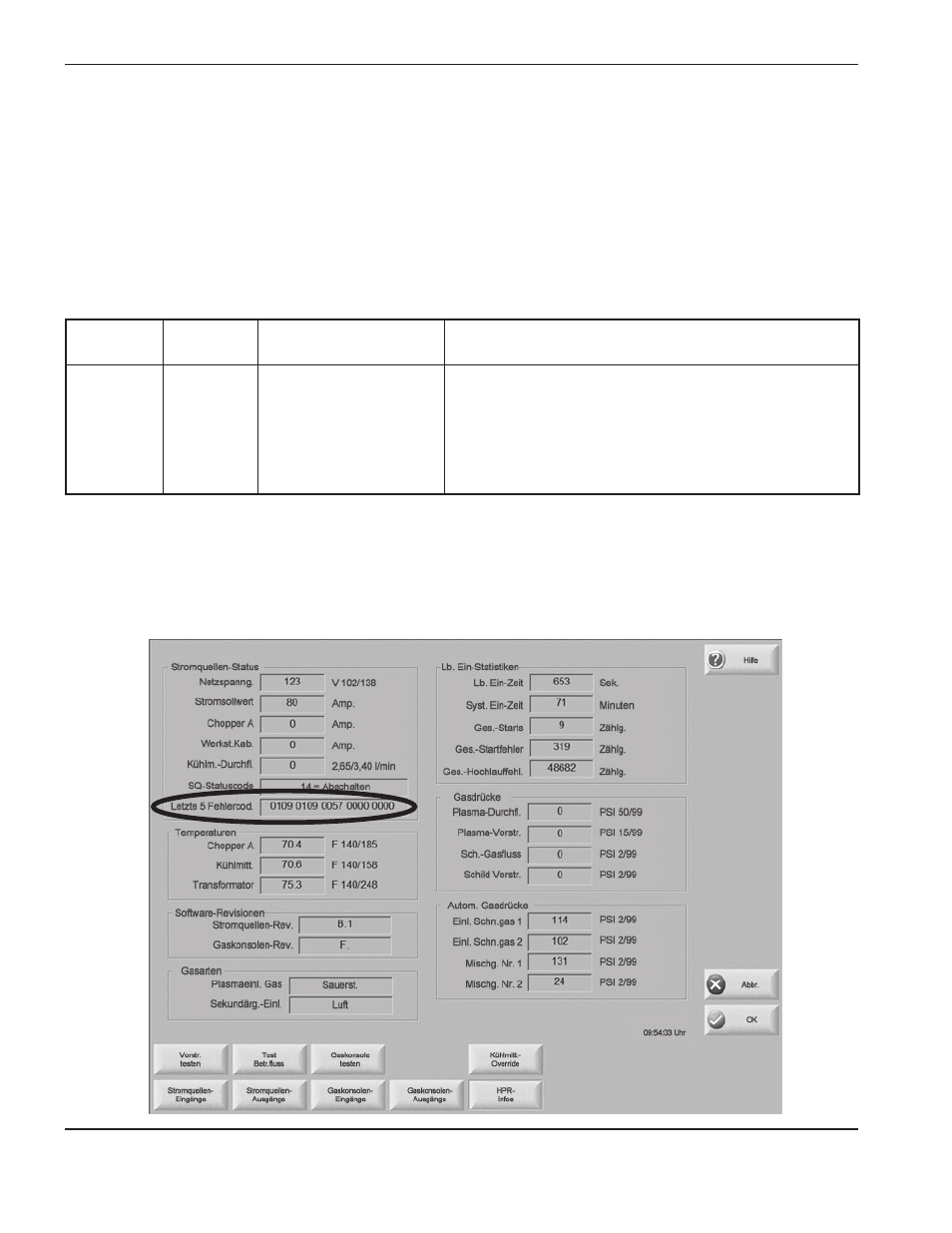

Die Fehlercodes werden auf dem CNC-Bildschirm angezeigt. Der unten dargestellte Diagnosebildschirm dient lediglich
zur Veranschaulichung. Die Bildschirme, mit denen gearbeitet wird, können anders aussehen, sie sollten jedoch die
im Kapitel Bedienung dieses Handbuchs aufgelisteten Funktionen enthalten.
Fehlercodes
Fehler, die entweder von der primären oder sekundären Stromquelle verursacht werden können, haben in der Spalte der
Fehlercod-enummer zwei Einträge. Die erste Nummer steht für die primäre Stromquelle und die zweite für die sekundäre
Stromquelle. Der sekundäre Fehlercode entspricht der primären Fehlercod-enummer plus 200.
Siehe das Beispiel unten:
Fehlercode-
nummer
Name Beschreibung Korrekturmaßnahme
102
Primär
302
Sekundär
Chopper 1
Strom beim
Einschalten
Das Stromsignal von
Chopper 1 ist beim
Einschalten aktiv
Siehe Schaltpläne in Kapitel 7
1. Richtigkeit der Spannung an CS1 prüfen.
2. Prüfen, ob die Verdrahtung zwischen CS1 und PCB3
in Ordnung und unbeschädigt ist.
3. CS1 mit CS2 tauschen. Wenn sich der Fehlercode in 156
ändert, ursprünglichen CS1 ersetzen.
