ErsatztEillistE
HPR800XD Auto Gas – 806501 Revision 1 6-3

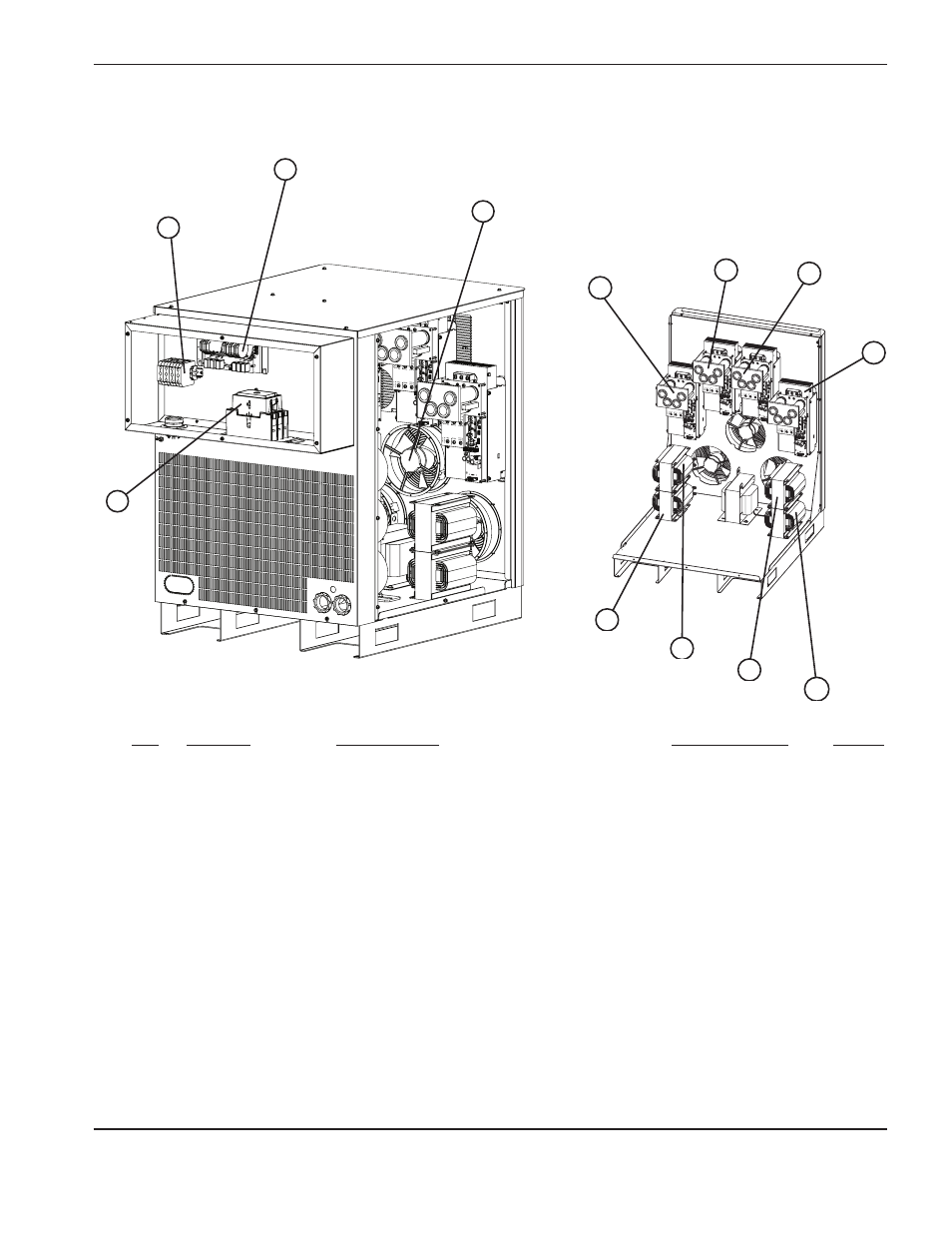

Stromquelle
1
3
2
4a
4b 4c
5a
5d
5c
5b
6
Teile-
Teil Nummer Beschreibung Kennzeichnung Menge
1 229214* Reihenklemme: Eingangsstrom TB1 1
229033** Reihenklemme: Eingangsstrom TB1 1
2 229195 EMI-Filter (nur 400 V-Stromquelle) 1
3 027079 Lüfter: 10 Zoll, 450–550 CFM, 120 VAC 50–60 Hz 3
4a 129792 Chopper-Baugruppe CHA 1
4b 129792 Chopper-Baugruppe CHB 1
4c 129792 Chopper-Baugruppe CHC 1
4d 129792 Chopper-Baugruppe CHD 1
127039 Lüfter: 6 Zoll, 230 CFM, 115 VAC 50–60 Hz 8
5a 014080 Induktor: 100 A, 4 mH L1 1
5b 014080 Induktor: 100 A, 4 mH L2 1
5c 014080 Induktor: 100 A, 4 mH L3 1
5d 014080 Induktor: 100 A, 4 mH L4 1
6 003218* Schaltschütz CON1 1
003233** Schaltschütz CON1 1
* 200-, 220- und 240-V-Stromquellen
** 380-, 400-, 440-, 480- und 600-V-Stromquellen
4 d
