InstallatIon
HPR800XD Auto Gas – 806501 Revision 1 3-43

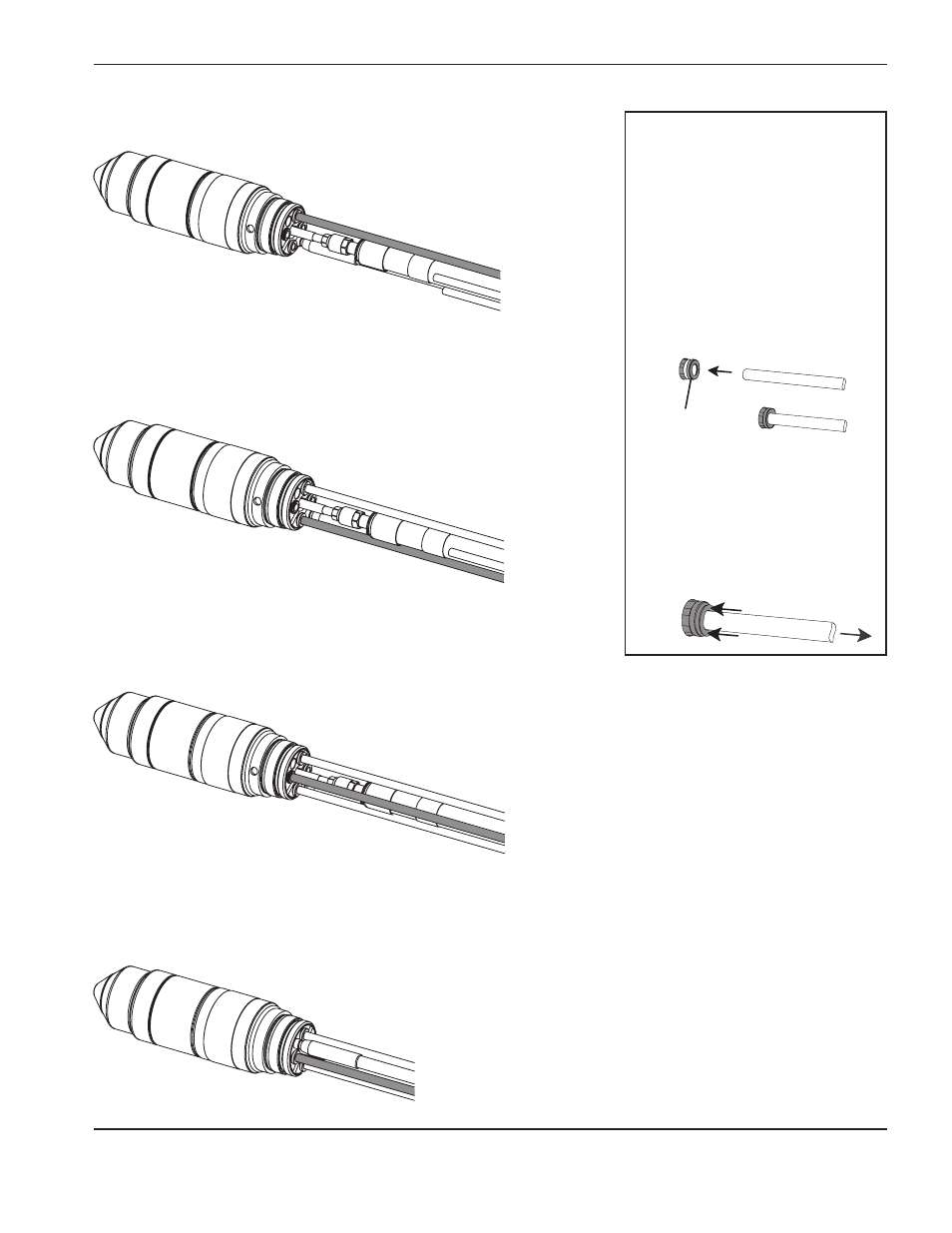

10. Sekundärgasschlauch (blau) anschließen.
7. Plasmagas-Entlüftungsschlauch (weiß) anschließen.
Anmerkung: Die Anschlüsse in den
Schritten 7–10 sind
Einschubanschlüsse.
Schlauchverbindung
in den entsprechenden
Anschluss (13 mm)
drücken, bis sie
einrastet, um eine
Verbindung
herzustellen.
Um eine Verbindung
zu trennen,
Anschlussmuffe
in Richtung Brenner
drücken und die
Schlauchverbindung
vom Brenner wegziehen.
Anschlussmuffe
8. Kühlmittel-Versorgungsschlauch (grün) anschließen.
9. Plasmagasschlauch (schwarz) anschließen.
