Spezifikationen
HPR800XD Auto Gas – 806501 Revision 1 2-11

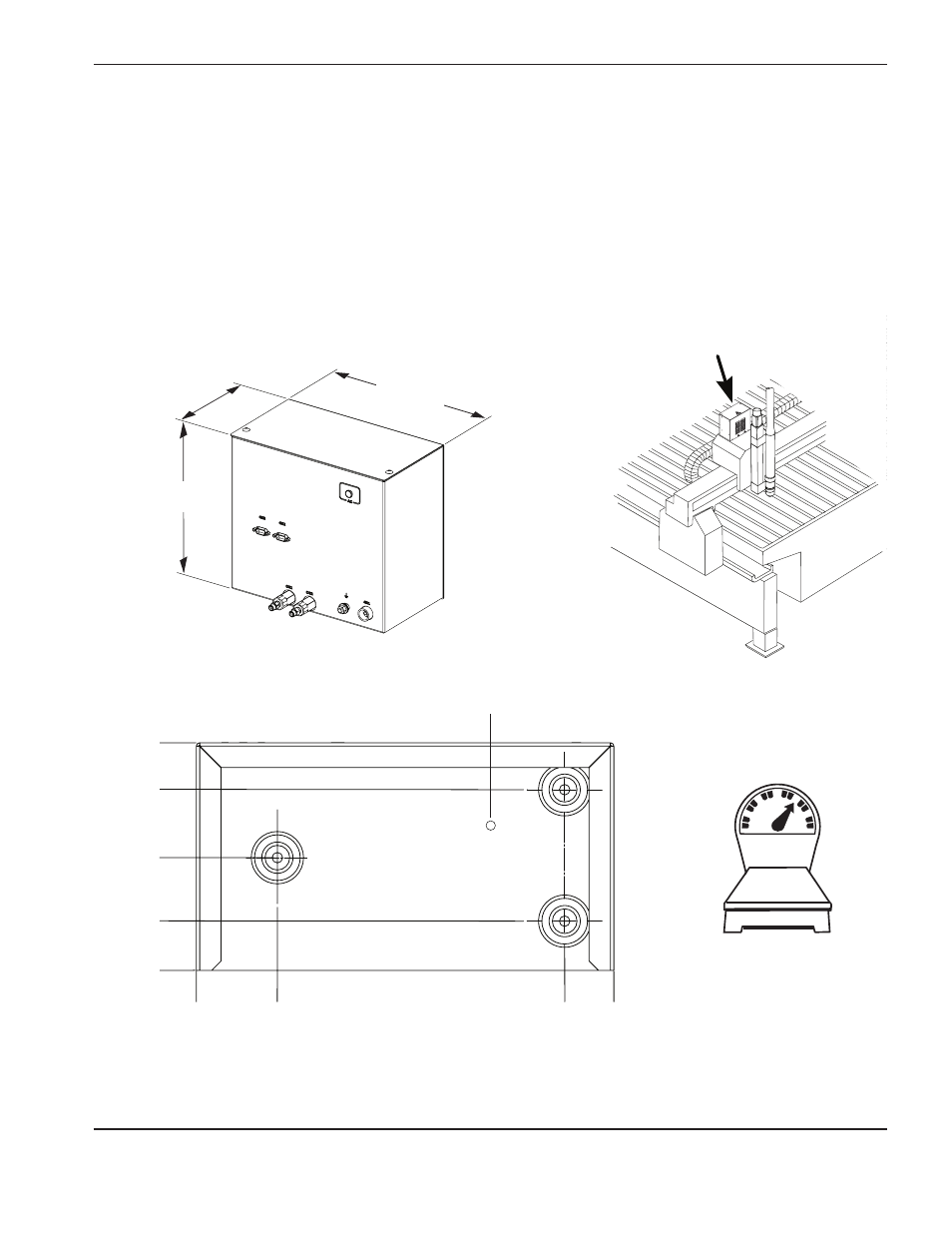

Dosierkonsole – 078535
• Die maximale Kabellänge von der Dosierkonsole zur Brenner-Höhenverstellungsstation beträgt 1,8 m.
• Die Dosierkonsole muss bei größeren Tischen auf dem Brennerverfahrschlitten montiert werden. Bei kleineren
Tischen kann sie an einer Halterung direkt über der Brücke montiert werden.
• Die Lüftungsöffnung an der Konsole muss immer frei gehalten werden.
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
6,4 kg
282,5 mm 0 248,9 mm
Lüftungsöffnung: Nicht blockieren.
263,53 mm
155,58 mm
285,75 mm
