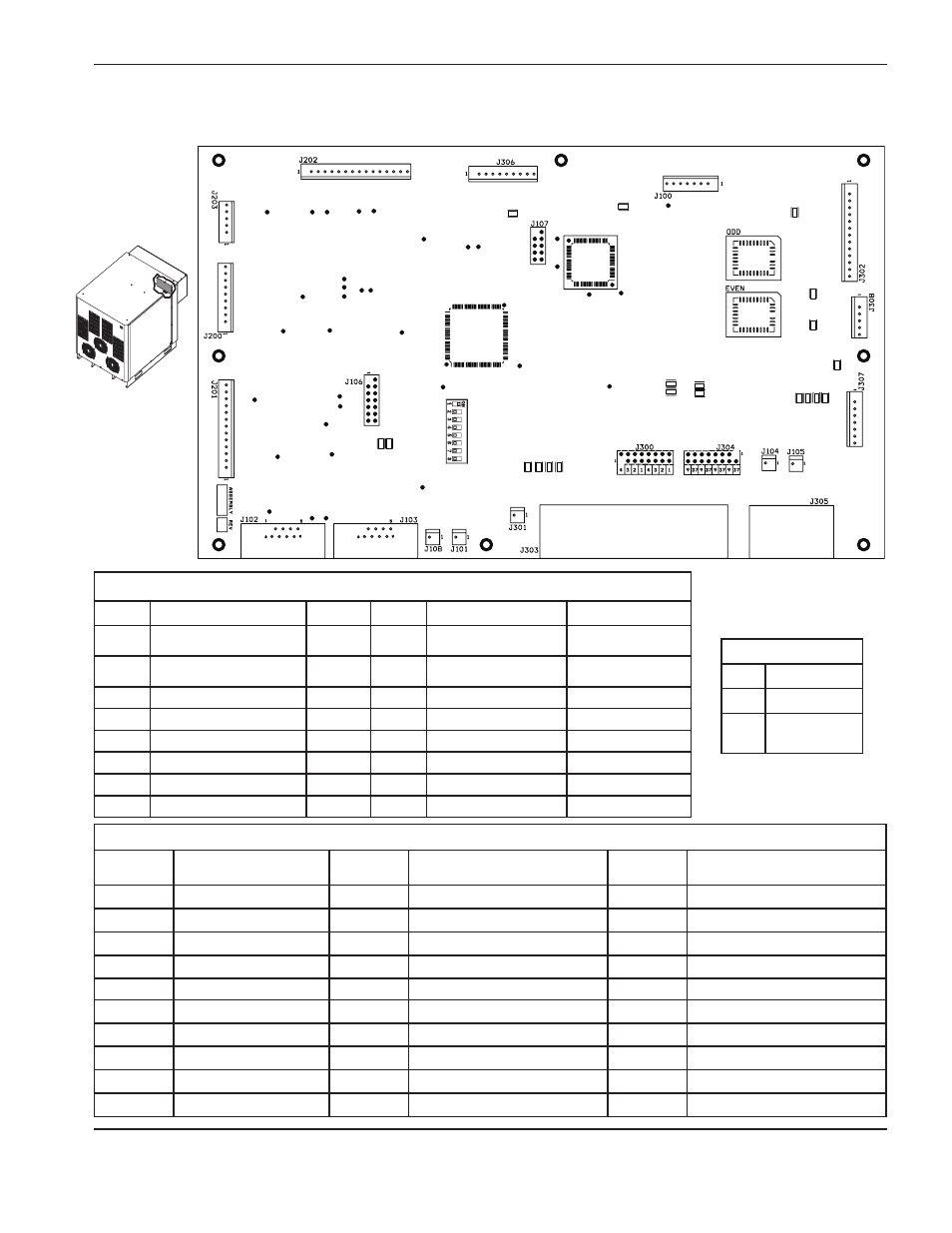

Stromquellen-Steuerbaukarte PCB3
1410
30
TP214
TP210
TP211
TP212
TP213
TP112
TP203
TP208
TP118
TP202
TP200
TP201
TP11
1
TP110
TP109
TP104 TP102
D329
1
TP100
TP113
TP107
TP106
TP101
TP103
TP105
TP206
TP209
TP119
TP204
TP207
TP205
TP116
TP115
TP120
TP117
Tx Rx
D111
D110
D107
+5V
HOL
D
D313
D314
PI
E
RCE
CO
RNER
ST
AR
T
D312
D315
MOTION
ERROR
Rd ERROR
NOT READY
D308
D311
D310
D309
TP114
D108
+3.3V
D317
SPARE
PA
PILOT ARC
D316
PHASE
LOST
D324
D323
D322
D321
D320
MA
RK
RE
LA
Y
CON
TA
CT
OR
HF
PI
LO
T
RE
LA
Y
Testpunkte der Steuerbaukarte
Testpunkt
Nummer
Beschreibung
Testpunkt
Nummer
Beschreibung
Testpunkt
Nummer
Beschreibung
TP105
WDI
TP117
CAN Masse
TP206
Analoger Eingang Chopper 4
TP108
Zurücksetzen
TP118
CCA+
TP207
Chopper-Steuerung D
TP109
Zurücksetzen
TP119
CCC+
TP208
DAC-Ausgang A
TP110
Digital Masse
TP120
CRXD (CAN L)
TP209
DAC-Ausgang B
TP111
Analog Masse
TP200
Analoger Eingang Chopper 1
TP210
Chopper A Temperatursensor
TP112
A + 3,3 V
TP201
Chopper-Steuerung A
TP211
Chopper B Temperatursensor
TP113
+ 3,3 V
TP202
Analoger Eingang Chopper 2
TP212
Chopper C Temperatursensor
TP114
+ 5 V
TP203
Chopper-Steuerung B
TP213
Chopper D Temperatursensor
TP115
CAN H
TP204
Analoger Eingang Chopper 3
TP214
Analoger Eingang Werkstückkabel
TP116
CAN L
TP205
Chopper-Steuerung C
Firmware
Teil
Teile-Nummer
U110
081135 GERADE
U109
081135
UNGERADE
LED-Liste der Steuerbaukarte
LED
Beschreibung
Status
LED
Beschreibung
Status
D107
+ 5 V OK
Dauer-
betrieb
D312
Halten
D108
+ 3,3 V OK
Dauer-
betrieb
D313
Lochstechen
D110
LED CAN-Übertragung
Blinkt
D314
Ecke
D111
LED CAN-Empfang
Blinkt
D315
Redundanter Start
D308
Bewegung
D316
Pilotlichtbogenaktivierung
D309
Fehler
D317
Reserve
D310
Fehler beim Herunterfahren
D324
Phasenverlust
D311
Nicht bereit
D329
Pumpenmotorantrieb OK
Dauerbetrieb, wenn OK
