InstallatIon
3-30 HPR800XD Auto Gas – 806501 Revision 1

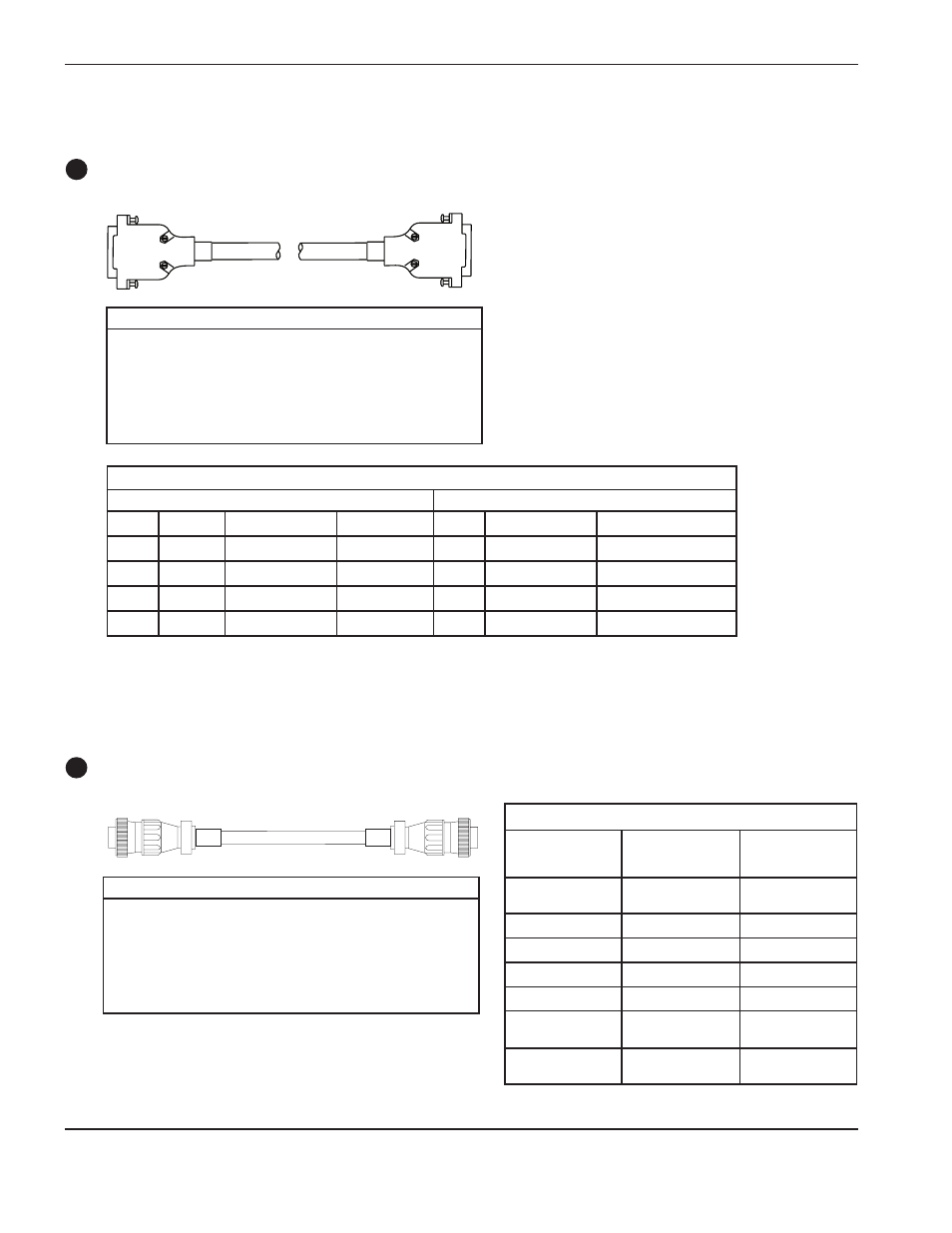

Kabel zwischen primärer Stromquelle und Wählkonsole
Wählkonsolen-Kommunikationskabel
Netzkabel der Wählkonsole
* Die Kabel-Nummern 123784 und 123785 sind für den Einsatz in Anlagen bestimmt, bei denen die Gaskonsole auf der Stromquelle montiert ist.
Teile-Nr. Länge Teile-Nr. Länge
123784* 3 m 123841 20 m
123839 4,5 m 123737 25 m
123963 6 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
Teile-Nr. Länge Teile-Nr. Länge
123785* 3 m 123848 20 m
123846 4,5 m 123740 25 m
123964 6 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m
Liste der Kabelsignale – primäre Stromquelle zur Gaskonsole
Stromquellenseite Gaskonsolenseite
Stift-Nr. Beschreibung Stift-Nr.
1
120 VAC
spannungsführend
1
2 120 VAC Rückleiter 2
3 Masse 3
4 Nicht verwendet 4
5 Nicht verwendet 5
6
24 VAC
spannungsführend
6
7
24 VAC
Rückleitung
7
10
11
Seite mit Buchsen
zu Wählkonsole
Liste der Kabelsignale – primäre Stromquelle zur Wählkonsole (9-polige DSUB-Steckverbinder)
Stromquellenseite Wählkonsolenseite
Stift-Nr. Drahtfarbe Eingang/Ausgang Beschreibung Stift-Nr. Eingang/Ausgang Funktion
2 Schwarz Eingang/Ausgang CAN L 2 Eingang/Ausgang CAN-Kommunikation
3 Schwarz Eingang CAN Masse 3 Ausgang Stromversorgungsmasse
7 Rot Eingang/Ausgang CAN H 7 Eingang/Ausgang CAN-Kommunikation
9 Rot Ausgang Nicht verwendet 9 Ausgang Nicht verwendet
