AnhAng C – RoboteRAnwendungen
HPR800XD Auto Gas – 806501 Revision 1 c-3
Rotierende Montagemuffe (optional) – 220864
Die Rotationsmuffe wurde für den Einsatz in Anwendungen konzipiert, bei
denen die Brennerschlauchpakete wiederholt verdreht werden. Sie ist eine
optionale Komponente und muss nicht für den Einsatz der oben aufgelisteten
Brennerschlauchpakete verwendet werden. Die Länge der Rotationsmuffe beträgt
114,3 mm.
Klemme für Rotationsmontagemuffe – 220900
Die Rotationsmuffe hat einen größeren Durchmesser als Standardmuffen (57 mm).
Lederüberzug – 024866
Die Lederumwicklung ist 3 m lang und wird über die Leitungen geschoben und
dann am Brenner angebracht. Dies bietet zusätzlichen Schutz in Anwendungen, bei
denen geschmolzenes Metall zurück auf die Leitungen spritzt.
Roboter-Lehrbrenner (Laserzeiger) – 228394
• Den Laseranzeiger im Brennerschaft montieren, um eine präzise Positionierung
und Ausrichtung des Laserstrahls am Werkzeugmittelpunkt zu ermöglichen.
• Verwendungsmöglichkeit in angeschlossenen Programmier-/Lernsystemen und
robotergesteuerten Ausrichtungssystemen.

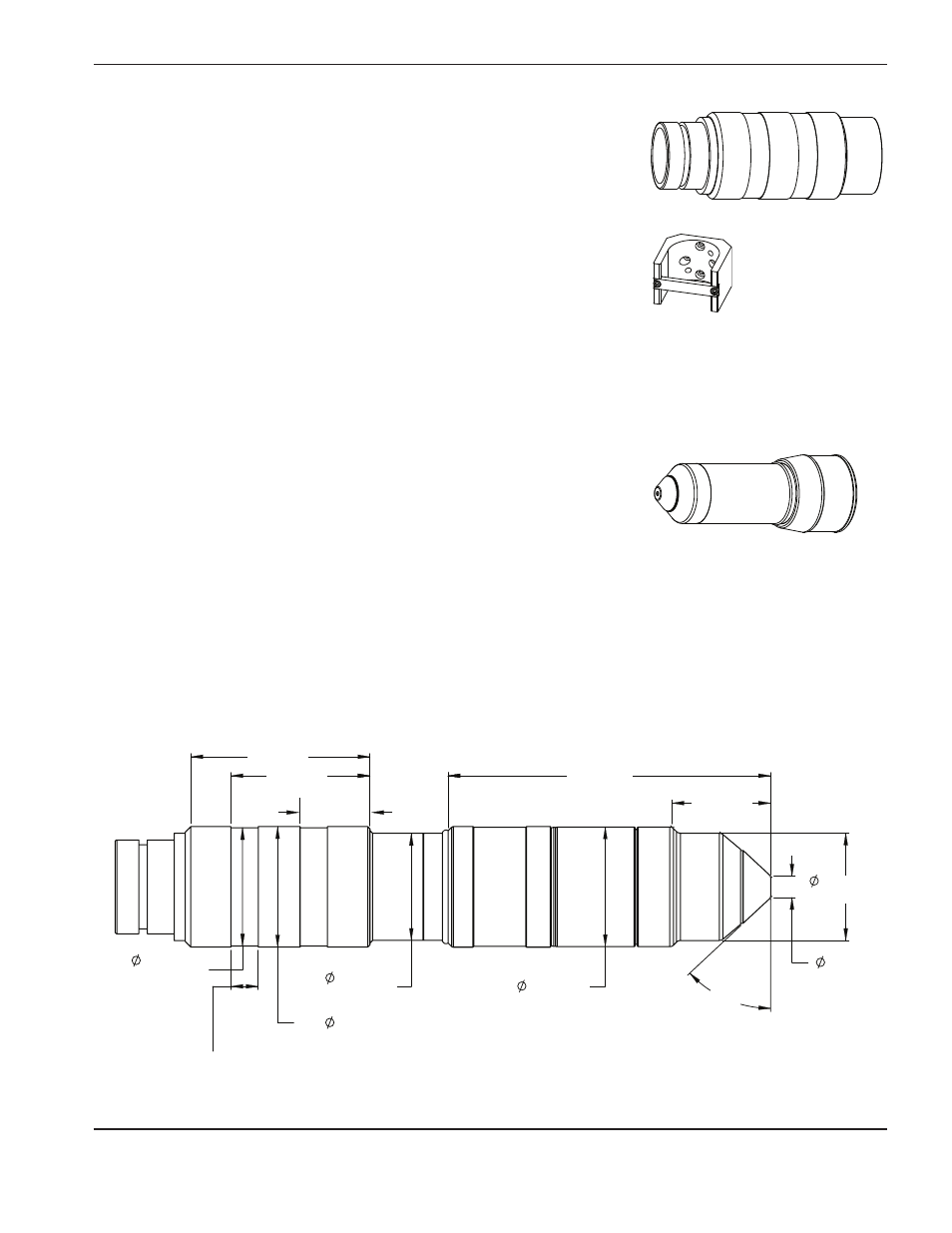

Abmessungen des Brenners und der Rotationsmontagemuffe
47°
65,79 mm
33,02 mm
152,65 mm 37,08 mm
46,74 mm
10,16 mm
50,80 mm
56,64 mm
57,02 mm 3 X
50,67 mm
56,01 mm 2 X
2 X 12,95 mm
84,84 mm
