InstallatIon
HPR800XD Auto Gas – 806501 Revision 1 3-25

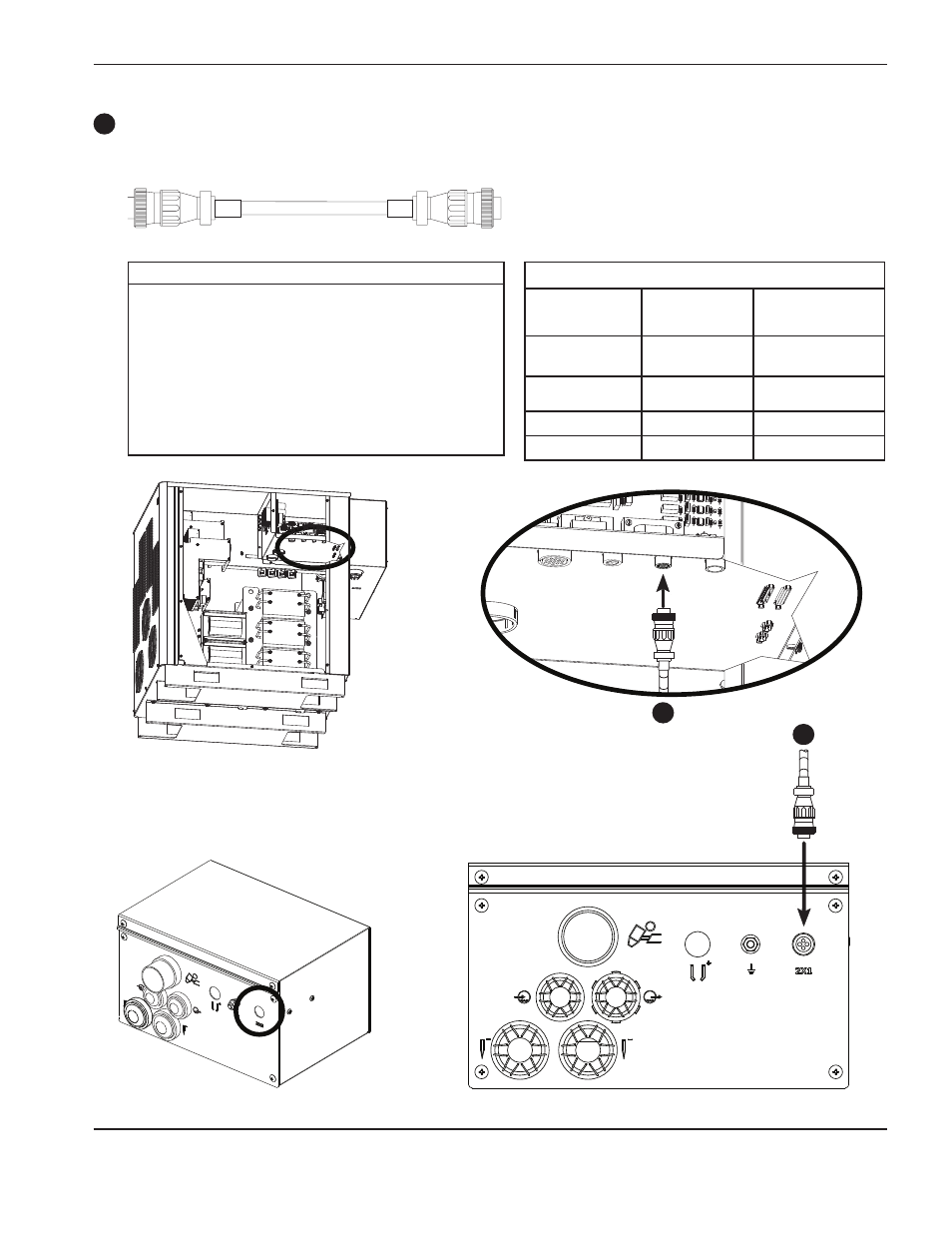

Netzkabel für Zündkonsole (von primärer Stromquelle)
Zündkonsolenseite mit Buchsen
Teile-Nr. Länge Teile-Nr. Länge
123419 3 m 123425 22,5 m
123834 4,5 m 123736 25 m
123420 6 m 123426 30 m
123670 7,5 m 123672 35 m
123422 9 m 123938 37,5 m
123835 10 m 123673 45 m
123423 12 m 123837 60 m
123671 15 m 123838 75 m
123836 20 m
Liste der Kabelsignale – Stromquelle zur Zündkonsole
Stromquellenseite Zündkonsolenseite
Stift-Nr. Beschreibung Stift-Nr.
1
120 VAC
spannungsführend
1
2
120 VAC
Rückleiter
2
3 Masse 3
4 Nicht verwendet 4
5
5
5
Buchsen
Stifte
Primäre Stromquelle
