InstallatIon
HPR800XD Auto Gas
– 806501 Revision 1
3-15

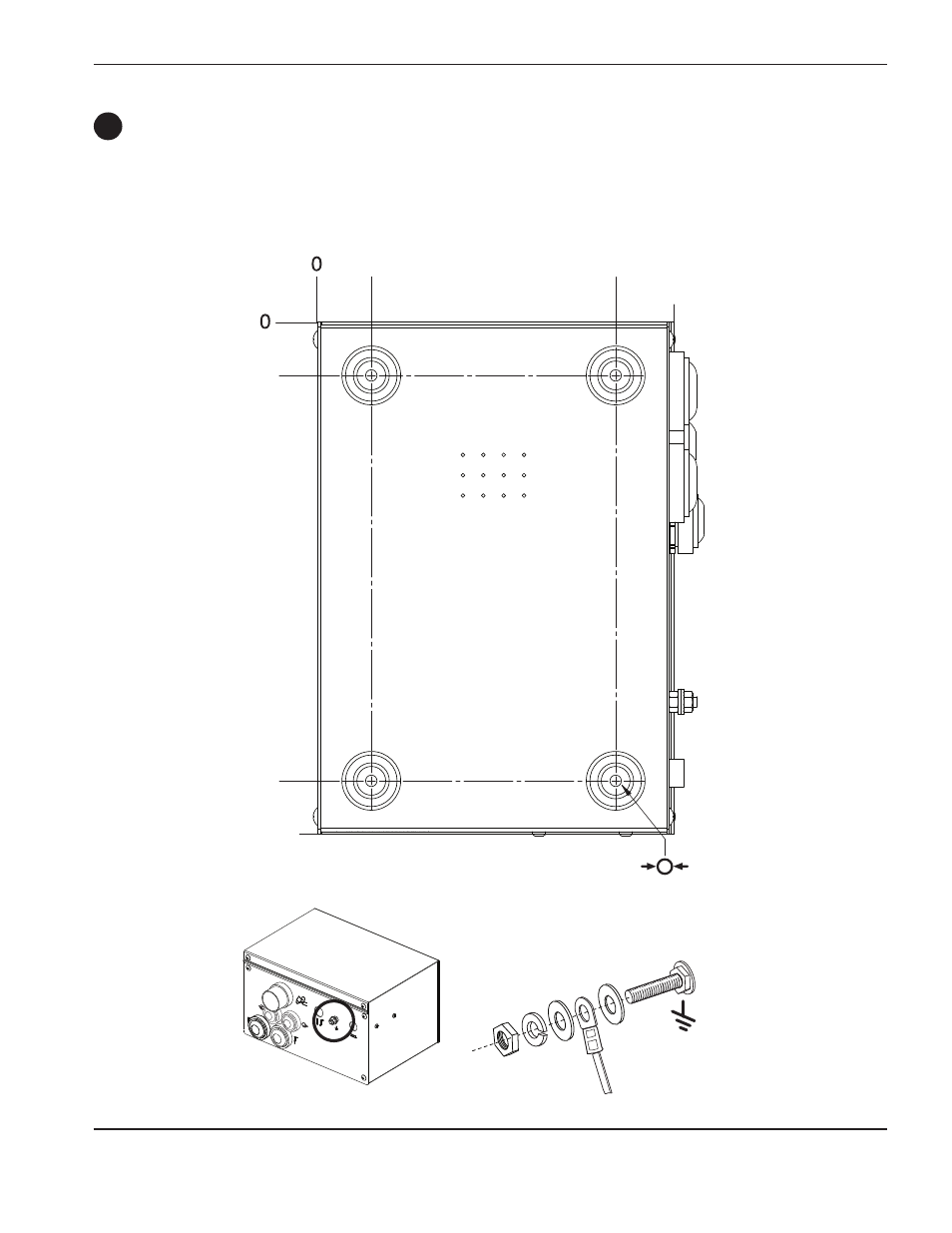

Installation der Zündkonsole
•
Die Zündkonsole in vertikaler oder horizontaler Position montieren.
•
Für Wartungszwecke ist genügend Platz zum Abnehmen der Konsolenabdeckung einzuplanen.
Erdung der Zündkonsole
7 mm
(4 Stellen)
32 mm
32 mm
184 mm
279 mm
248 mm
216 mm
C
