Seite 268: Brennerbaugruppe -12
ErsatztEillistE
6-12
HPR800XD Auto Gas –
806501 Revision 1
HyPerformance-Brenner

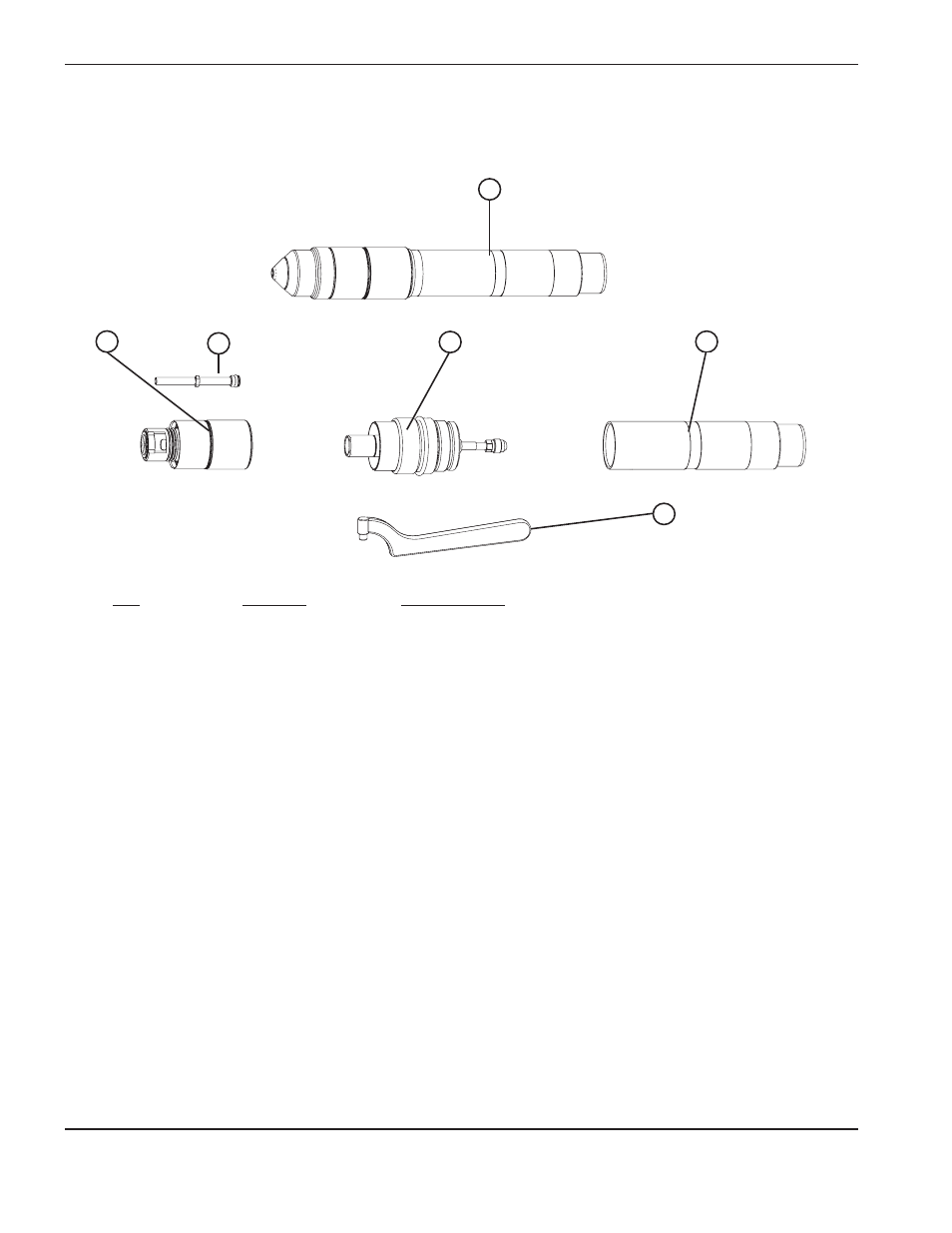

Brennerbaugruppe
Teile-
Teil
Nummer
Beschreibung
1
228599
HPR800XD Maschinenbrenner-Baugruppe
2
220706
Brenner mit Schnellkupplung (ohne Wasserrohr)
3
220881
Wasserrohr*
4
220705
Schnellkupplungssteckdose
5
220789
Brenner-Montagemuffen-Baugruppe: Standard, 181 mm
220788
Brenner-Montagemuffen-Baugruppe: Kurz, 114 mm
220790
Brenner-Montagemuffen-Baugruppe: Lang, 248 mm
6
104269
2 Zoll Hakenschlüssel
128879
Brennerset: O-Ringe, Wasserrohr und Dichtung
128880
Schnellkupplungsbaugruppe: O-Ring und Anschluss
* Wasserrohr Nr. 220881 ist in der Brennerbaugruppe Nr. 228599 enthalten. Weitere Teile-Nummern des Wasserrohrs
finden Sie unter Auswahl der Verschleißteile oder den Schneidtabellen im Kapitel Betrieb dieser Betriebsanleitung.
2
4
6
5
1
3
