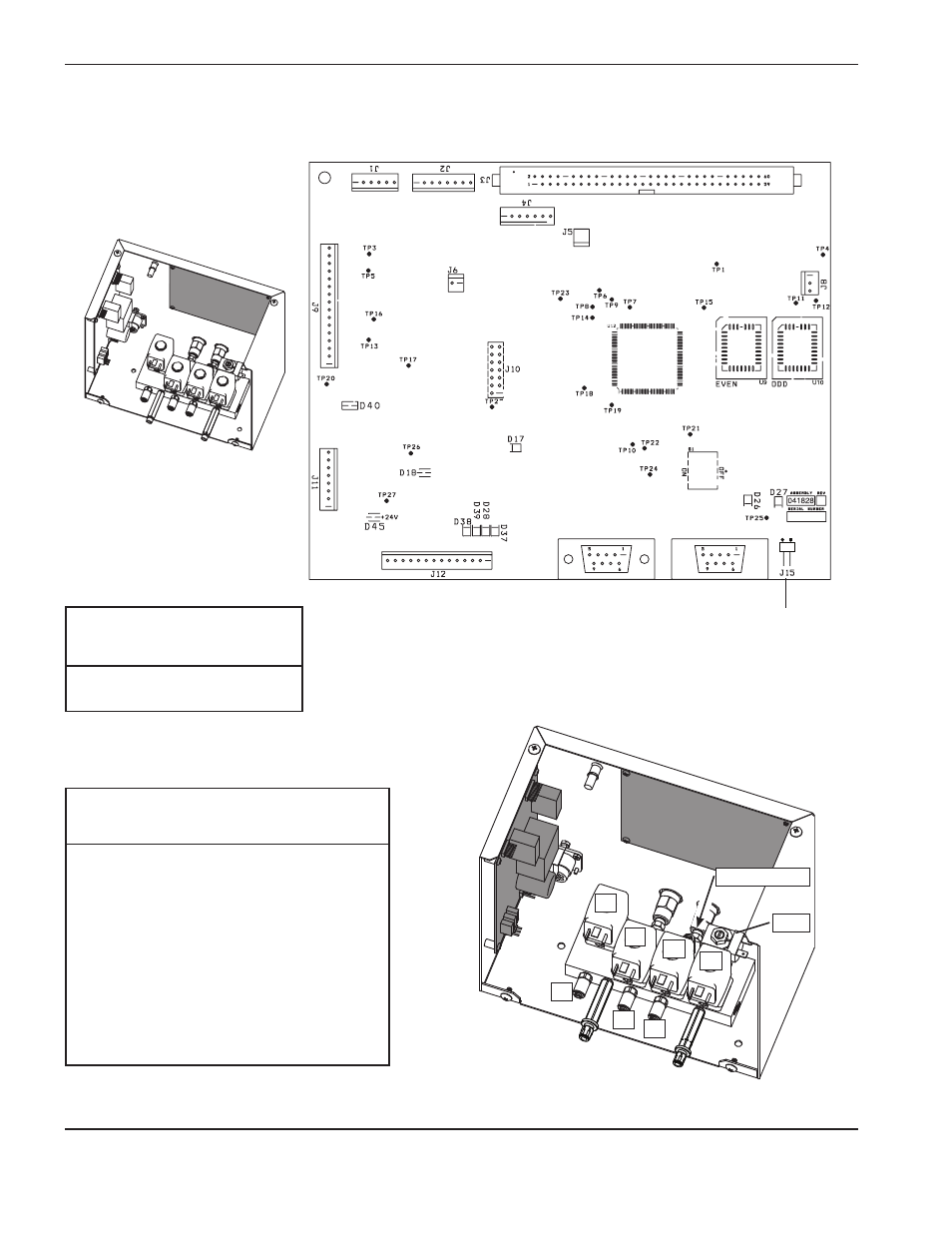

Dosierkonsolen-Steuerbaukarte PCB2
Anmerkung: CAN-Abschlusswiderstand. Die
Brücke muss installiert sein.
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (nicht sichtbar)
Firmware-Liste für die
Steuerbaukarte PCB2
Teil Teile-Nummer
U9 081110 GERADE
U10 081110 UNGERADE
LED-Liste für die Gaskonsolen-
Steuerbaukarte
LED Signalname Farbe
D17 + 3,3 VDC Grün
D18 + 5 VDC Grün
D26 CAN – RX Grün
D27 CAN – TX Grün
D28 Burkert-Ventil 2 Rot
D37 Burkert-Ventil 1 Rot
D38 Burkert-Ventil 4 Rot
D39 Burkert-Ventil 3 Rot
D40 + 15 VDC Grün
D45 + 24 VDC Grün
