InstallatIon
3-46
HPR800XD Auto Gas
– 806501 Revision 1

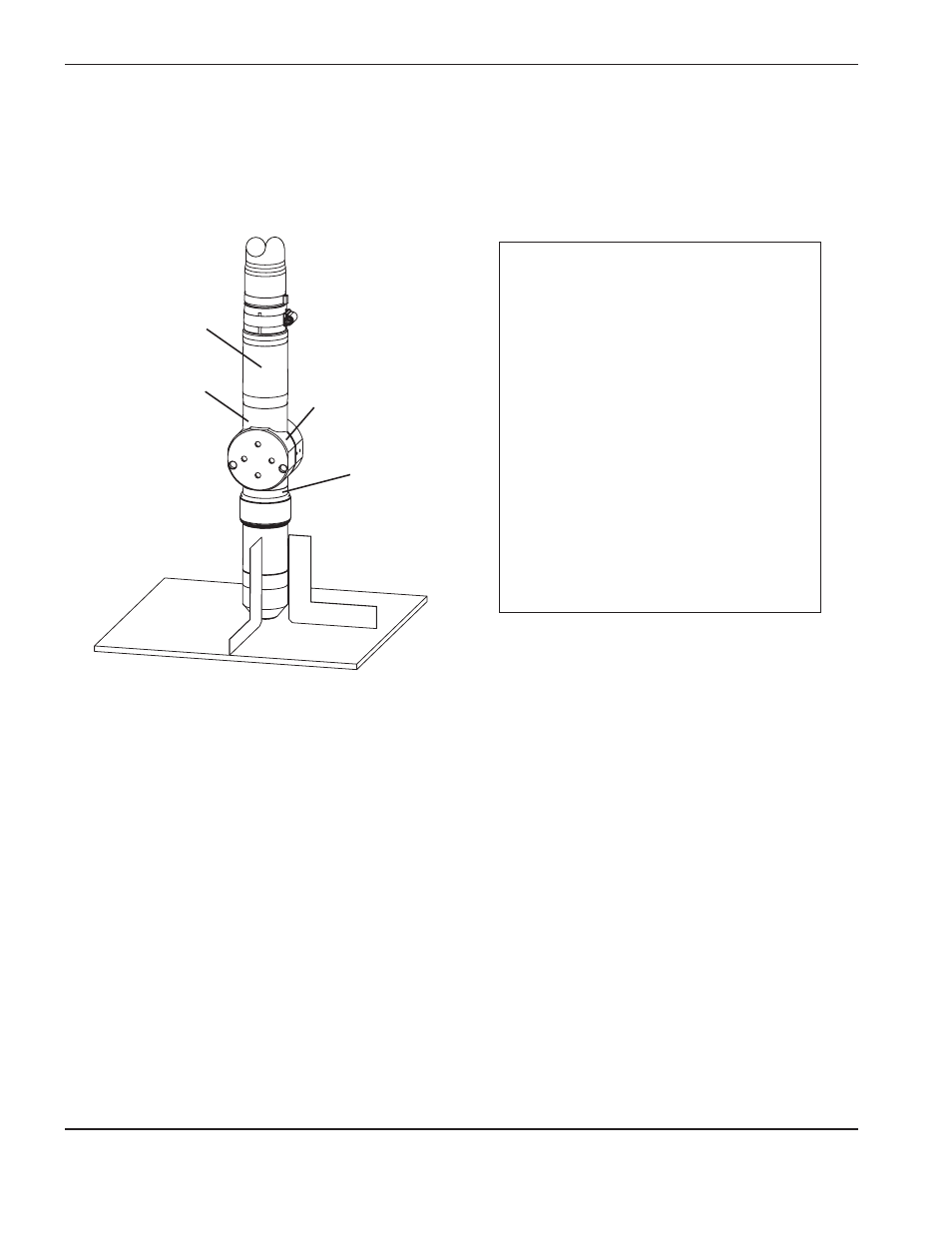

Brennermontage und -ausrichtung
Montage des Brenners
Brennerausrichtung
D
en Brenner mit Hilfe eines Winkels rechtwinklig zum Werkstück ausrichten. Siehe Abbildung oben.
Installation
1.
Brenner (mit angeschlossenem
Brennerschlauchpaket) in der
Brennermontagehalterung installieren.
2.
Brenner
unter
der
Montage
halterung
so positionieren, dass die Klammer
den
unteren Teil des
Brennerschafts
umschließt,
aber
nicht die
Brenner-
Schnellkupplung berührt
.
3.
Sicherungsschrauben festziehen.
Anmerkung:
Die Klammer muss so weit
unten wie möglich angebracht
werden, um Vibrationen
an der Brennerspitze
zu minimieren.
Unterer
Brennerschaft
Brennermontagehalterung
(Bereitstellung durch den
Kunden)
Oberer
Brennerschaft
Schnellkupplungs-
steckdose
