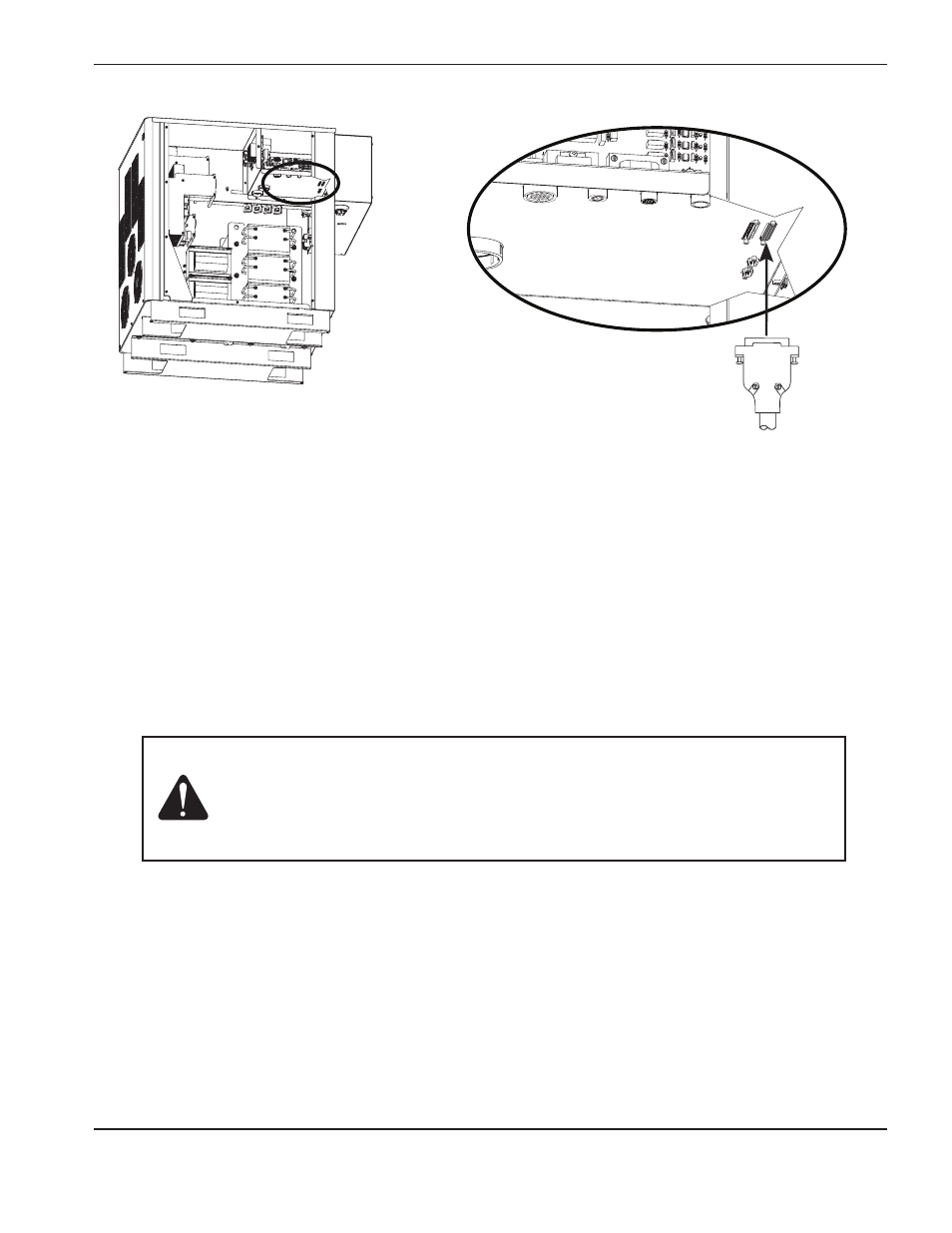

Anmerkungen zur Liste für die CNC-Schnittstellenkabelführung
Anmerkung 1:
Die Eingänge sind optisch isoliert. Sie benötigen 24 VDC bei 7,3 mA oder einen potenzialfreien
Schließer.
Die Standzeit des externen Relais kann verlängert werden, indem ein Metall-Polyester-
Kondensator (0,022 µF, 100 V oder höher) parallel zu den Relaiskontakten hinzugefügt wird.
Anmerkung 2:
Die Ausgänge sind optisch isolierte Transistoren mit offenem Kollektor. Die maximale Nennspannung
beträgt 24 VDC bei 10 mA.
Anmerkung 3: Der Maschinenvorschub ist wählbar und wird bei Konfigurationen mit mehreren Plasmaanlagen eingesetzt.
Anmerkung 4:*
Der +24 VDC-Pol der CNC liefert maximal 24 VDC bei 200 mA. Bei J304 ist eine Drahtbrücke
erforderlich, damit die 24 V-Stromversorgung verwendet werden kann.
*Siehe Beispiele auf den Seiten 3-36 und 3-37
Vorsicht:
Das CNC-Kabel muss so aufgebaut sein, dass es über eine 360°-Abschirmung
und an jeder Seite Steckverbinder mit Metallgehäuse verfügt.
Die Abschirmung
muss an den Metallgehäusen an jedem Ende abgeschlossen werden, um eine
ordnungsgemäße Erdung sicherzustellen und eine optimale Abschirmung
zu gewährleisten.
