Wartung
5-44 HPR800XD Auto Gas – 806501 Revision 1

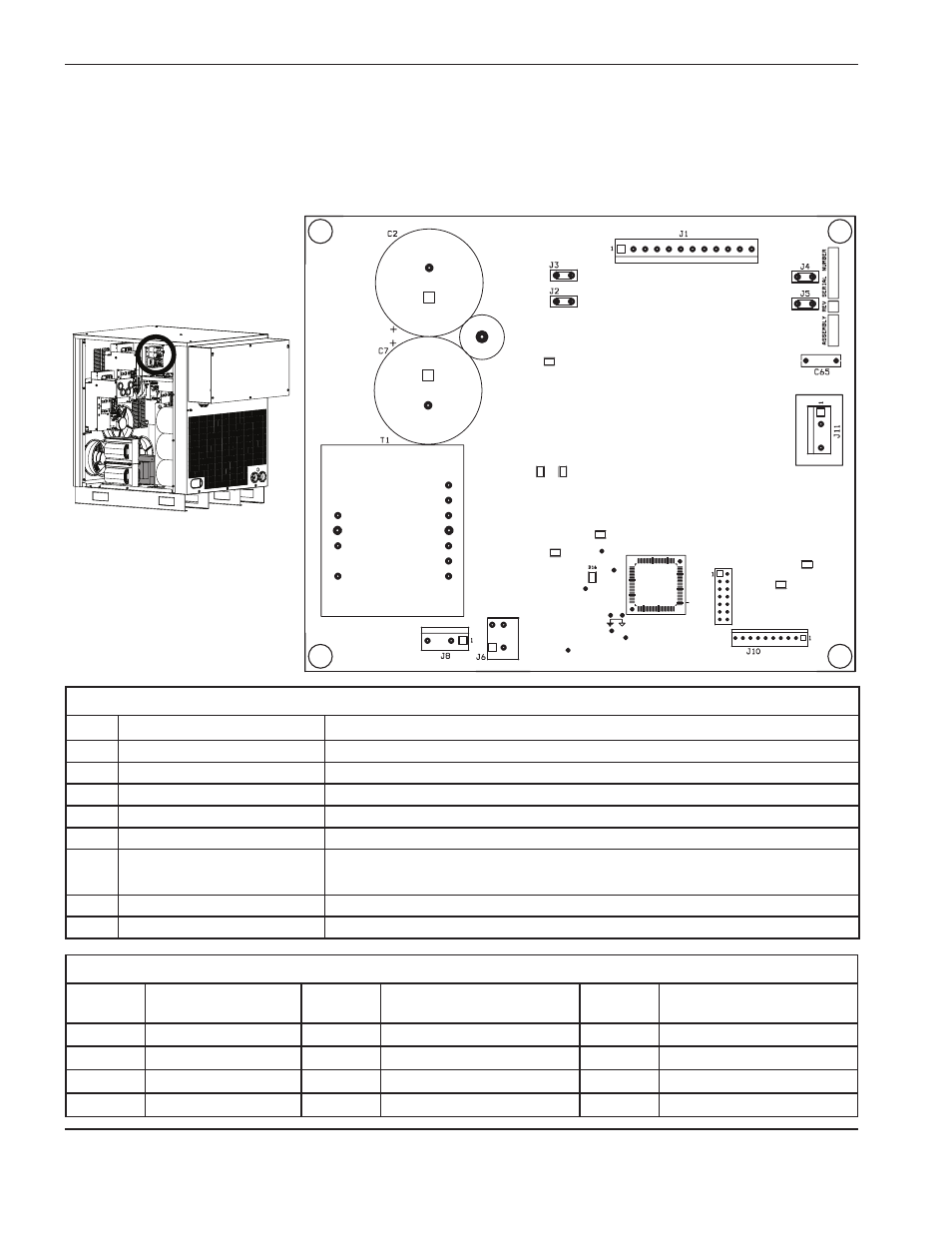

Karte des Pumpenmotorantriebs PCB7
D1
D30 D32
D10
D31
TP3
TP10
TP4
TP2
TP1
TP6
TP12 TP5
D35
D36
14102
7
Testpunkte der Steuerbaukarte
Testpunkt
Nummer Beschreibung
Testpunkt
Nummer Beschreibung
Testpunkt
Nummer Beschreibung
TP1 Analog Masse TP5 + 5 V TP9 Digital Masse
TP2 Digital Masse TP6 A + 3,3 V TP10 + 3,3 V
TP3 Zurücksetzen\ TP7 + 3,3 V TP11 SCIRXD
TP4 Zurücksetzen TP8 SCITXD TP12 LINEFB +
LED-Liste der Steuerbaukarte
LED Beschreibung Status
D1 + 15 V OK Ein, wenn +15-V-Spannung OK ist
D10 + 5 V OK Leuchtet, wenn +5-V-Spannung OK ist
D16 + 3,3 V OK Ein, wenn + 3,3-V-Spannung OK ist
D30 Ausgang IPM-Temperaturalarm Aus, wenn OK. Ein, wenn dauerhafte Überspannungsbedingung
D31 Temperatur Aus, wenn OK. Ein, wenn Temperaturfehler vorliegt
D32 IPM-Alarmausgabe
Aus, wenn OK. Leuchtet, wenn interne Übertemperatur, Überspannung oder schlechte
Gate-Versorgungsspannung vorliegt.
D35 Pumpenmotorantrieb OK Leuchtet, wenn Pumpenmotorantrieb OK ist
D36 Aktivierung Pumpenmotorantrieb Leuchtet, wenn aktiviert
Anmerkung: Die Spule an der Karte des Pumpenmotorantriebs kann während des Betriebs ein
Geräusch machen, das wie „Summen“, „Singen“ oder „Klicken“ klingen kann. Dies ist
normal und kann ignoriert werden.
