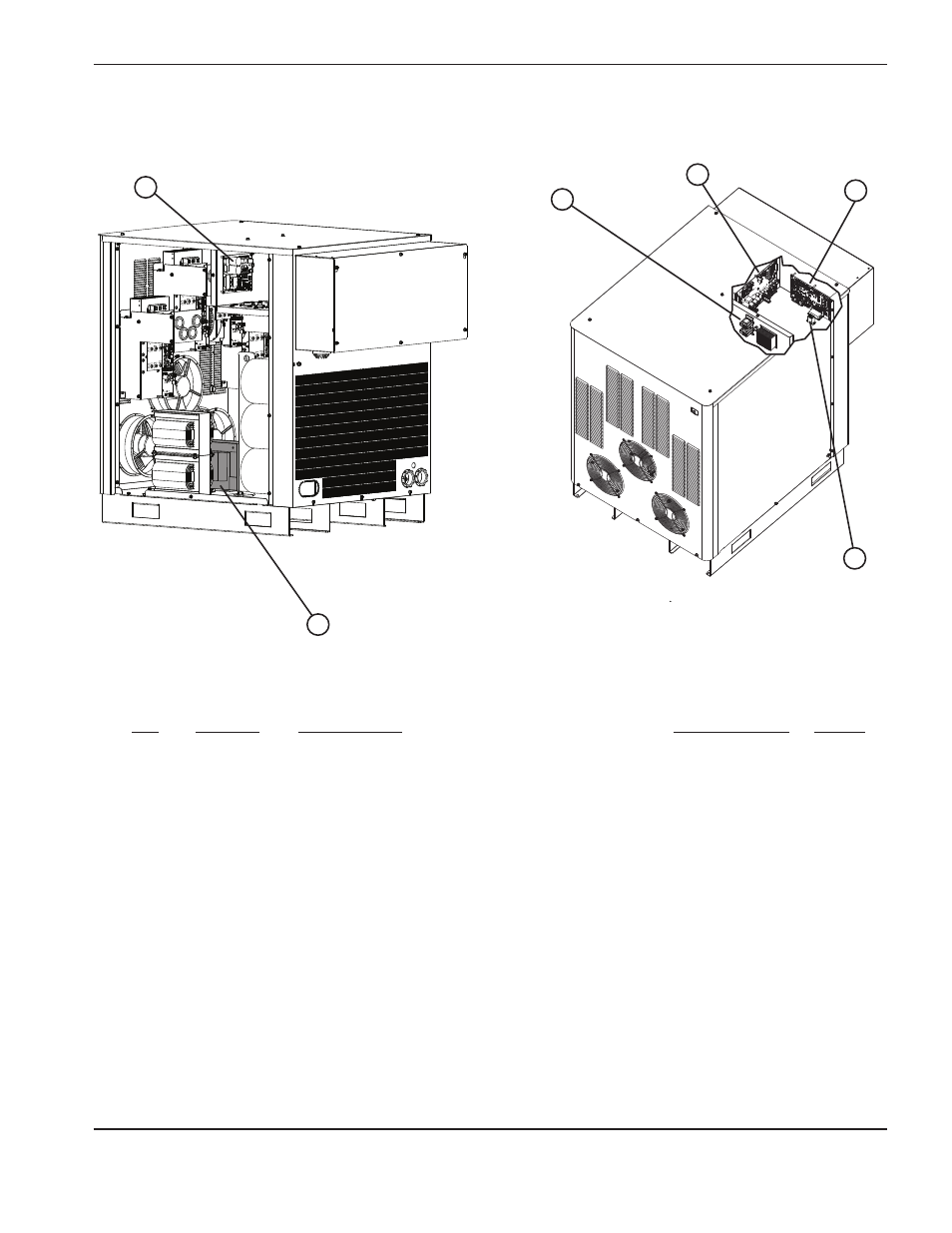

ErsatztEillistE
HPR800XD Auto Gas – 806501 Revision 1 6-5
Stromquelle
Teile-
Teil Nummer Beschreibung Kennzeichnung Menge
1 141027 Baukarte: Pumpenmotorantrieb PCB7 1
2 229212 Induktor: 5 A, 1,4 mH 2
3 041802 Baukarte: Stromverteilung PCB2 1
108028 Sicherung: 3 A, 250 V F5, F6, F7 3
108075 Sicherung: 6,3 A, 250 V (träge) F1, F2, F3 3
108709 Sicherung: 10 A, 250 V F4 1
4 141030 Baukarte: Steuerung (Primäre Stromquelle) PCB3 1
141144 Baukarte: Steuerung (Sekundäre Stromquelle) PCB3 1
5 003142 Relais: 120 V, zweipolige Umschaltung K1 1
6 229225 Steuertransformator: 400 V, 50–60 Hz T2 1
229226 Steuertransformator: 380 V, 50–60 Hz 1
229227 Steuertransformator: 480 V, 60 Hz 1
229228 Steuertransformator: 600 V, 60 Hz 1
229230 Steuertransformator: 240 V, 60 Hz 1
229231 Steuertransformator: 200 und 208 V, 50–60 Hz 1
229232 Steuertransformator: 440 V, 50–60 Hz 1
229233 Steuertransformator: 220 V, 50–60 Hz 1
