1 Grundlagen für Positionsangaben
TNC 124 11
1
Grundlagen für Positionsangaben
Bezugssystem und Koordinatenachsen
Bezugssystem
Um Positionen angeben zu können, braucht man grundsätzlich
ein Bezugssystem.
Beispielsweise können Orte auf der Erde durch ihre geo-
graphischen Koordinaten (Koordinaten: lat. „die Zugeordneten“;
Größen zur Angabe bzw. Festlegung von Positionen) „Länge“
und „Breite“ „absolut“ angegeben werden: das Netz der Längen-
und Breitenkreise stellt ein „absolutes Bezugssystem“ dar –
im Gegensatz zu einer „relativen“ Positionsangabe, d.h. mit Bezug
auf einen anderen, bekannten Ort.
Der 0°-Längenkreis im Bild rechts verläuft durch die Sternwarte
von Greenwich, der 0°-Breitenkreis ist der Äquator.
0° 90° 90°
0°
30°
30°
60°
60°
Greenwich
+X
+Y
+Z
+X
+Z
+Y
Y
B+
V+
X
Z
C+
A+
W+
U+
Achsbezeichnung
X, Y und Z sind die Hauptachsen des rechtwinkligen Koordinaten-
systems. Die Zusatzachsen U, V und W liegen zu den Hauptachsen
parallel.
Drehachsen werden mit A, B und C bezeichnet (siehe Bild 1.3).
Rechtwinkliges Koordinatensystem
Zur Bearbeitung eines Werkstücks auf einer Fräs- oder Bohr-
maschine, die mit einer TNC-Steuerung ausgerüstet ist, geht man
generell von einem werkstückfesten kartesischen ( = recht-
winkligen, nach dem französischen Mathematiker und Philosophen
René Descartes, lateinisch Renatus Cartesius; 1596 bis 1650)
Koordinatensystem aus, das aus den drei, zu den Maschinen-
achsen parallelen Koordinatenachsen X, Y und Z besteht; denkt
man sich den Mittelfinger der rechten Hand in Richtung der
Werkzeugachse vom Werkstück zum Werkzeug zeigend, so weist
er in Richtung der positiven Z-Achse, der Daumen in Richtung der
positiven X-Achse und der Zeigefinger in Richtung der positiven
Y-Achse.

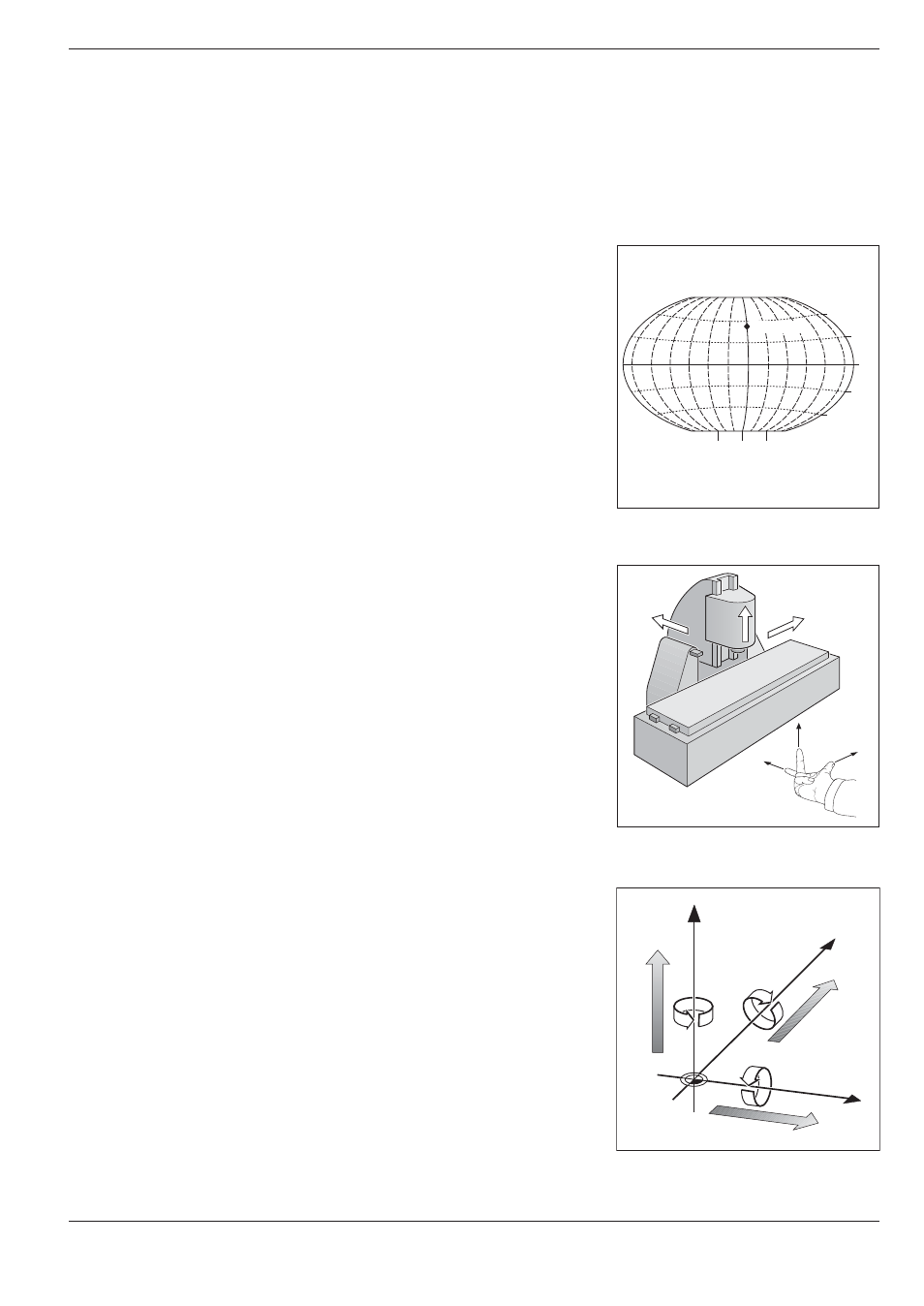

Bild 1.3: Haupt-, Zusatz- und Drehachsen im
rechtwinkligen Koordinatensystem
Bild 1.2: Benennung und Richtungen der
Maschinenachsen an einer Fräs-
maschine
Bild 1.1: Das geographische Koordinaten-
system ist ein absolutes Bezugs-
system
