7 Bohrzyklen, Bohrbilder und Fräszyklen im Programm
TNC 124 85
Bohrbilder im Programm
Die Angaben zu den Bohrbildern Lochkreis und Lochreihen
(siehe Kapitel 4) können Sie auch in ein Programm schreiben.
Bohrungen im Bohrbild
Die TNC bohrt an den Positionen des Bohrbilds entweder
Bohrungen oder Gewinde. Die Angaben für die Bohrung oder das
Gewinde, z.B. Sicherheitsabstand und Bohrtiefe, müssen Sie in
einem Zyklus ins Programm schreiben.
Die TNC bohrt die Bohrungen entsprechend dem gewählten
Zyklus, der im Porgramm vor dem Bohrbild-Zyklus steht.
Bohrbild-Grafik
Die Bohrbilder im Programm lassen sich grafisch darstellen.

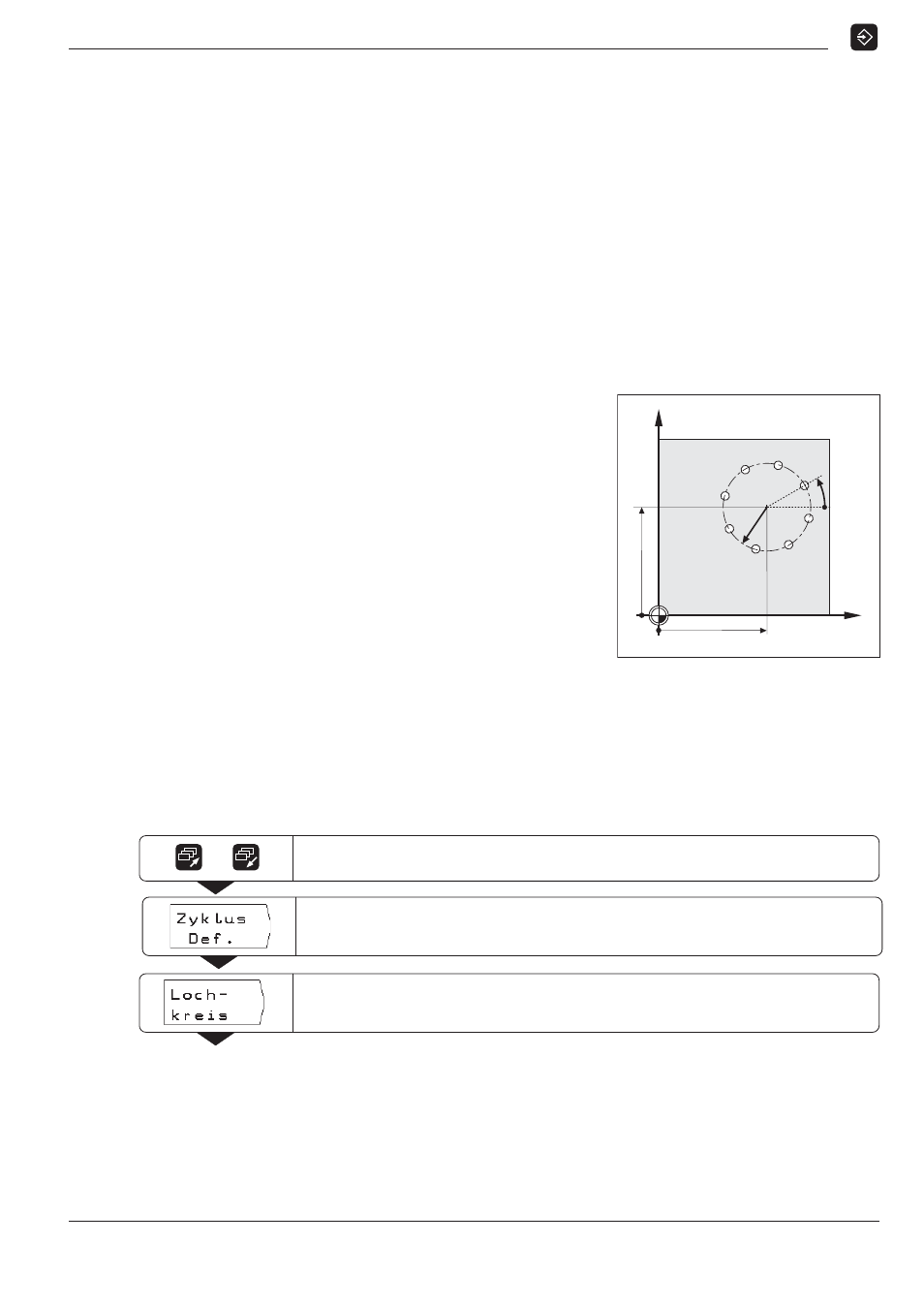

Programm-Beispiel: Zyklus 5.0 Lochkreis (Vollkreis)
Anzahl der Bohrungen ANZ : 8
Mittelpunkts-Koordinaten:
CCX
= 50 mm
CCY
= 50 mm
Lochkreis-Radius RAD : 20 mm
Startwinkel zwischen X-Achse
und erster Bohrung START : 3 0°
Angaben zu den Bohrungen
Informationen zum Zyklus 1.0 Tiefbohren
finden Sie ab Seite 75.
Sichere Höhe HÖHE :
+ 50 mm
Sicherheitsabstand ABST : 2 mm
Koordinate der
Werkstück-Oberfläche OBERFL : 0 mm
Bohrtiefe TIEFE : – 15 mm
Zustelltiefe ZUSTLG : 5 mm
Verweilzeit V.ZEIT : 0.5 s
Vorschub F : 80 mm/min
Beispiel: Lochkreis-Daten in ein Programm eingeben
Betriebsart: PROGRAMM-EINSPEICHERN/EDITIEREN
Y
X
30°
R20
50
50
0
0
Zur dritten Softkey-Leiste blättern.
/
Zyklus-Definition
wählen.
Lochkreis-
Daten sollen in ein Programm eingegeben werden.
Die Softkey-Leiste schaltet um.
