3Handbetrieb und Einrichten
TNC 124
27
Maschinenachsen verfahren
Schrittmaß-Positionierung
Bei der Schrittmaß-Positionierung geben Sie eine feste Zustellung
ein, das Schrittmaß. Die TNC verfährt die Maschinenachsen um
dieses Schrittmaß.
Aktueller Wert des Schrittmaßes
Wenn Sie ein Schrittmaß eingegeben haben, speichert die TNC
den Betrag dieses Schrittmaßes und zeigt ihn rechts neben dem
hell unterlegten Eingabefeld für die Zustellung an.
Dieser Betrag gilt für das Schrittmaß, bis Sie einen neuen Wert
über die Tastatur eingeben oder mit dem Softkey wählen.
Maximaler Wert des Schrittmaßes
0,001 mm ≤ Schrittmaß ≤ 99,999 mm
Vorschub F ändern
Den Vorschub F können Sie mit dem Vorschub-Override
verringern oder erhöhen.
Beispiel: Maschinenachse mit der Schrittmaß-Positionierung in
Richtung X+ verfahren
Z
X
5
5
5
10
Betriebsart: MANUELLER BETRIEB
Funktion Schrittmaß wählen.
Zustellung
( 5 mm ) eingeben - über die Tastatur. Eingabe bestätigen.
oder
oder
Zustellung
( 5 mm ) eingeben - per Softkey.
Maschinenachse um die eingegebene Zustellung verfahren,
z.B. in Richtung X+ .
ENT
5
X+
´
Z u s t e l l u n g :
0 . 0 0 0
Z u s t e l l u n g :
0 . 0 0 0
5 . 0 0 0

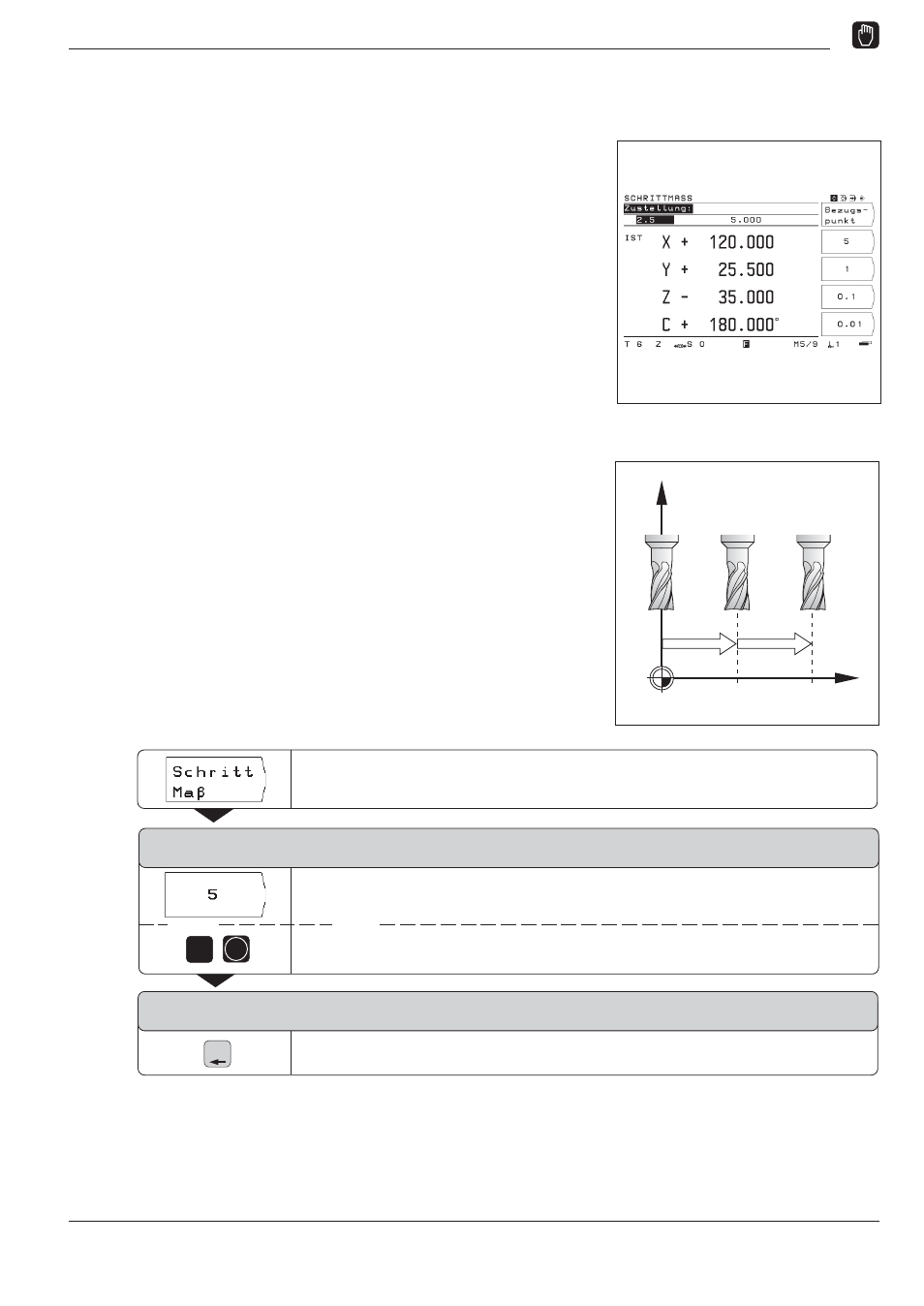

Bild 3.4:
Der TNC-Bildschirm bei der
Schrittmaß-Positionierung
