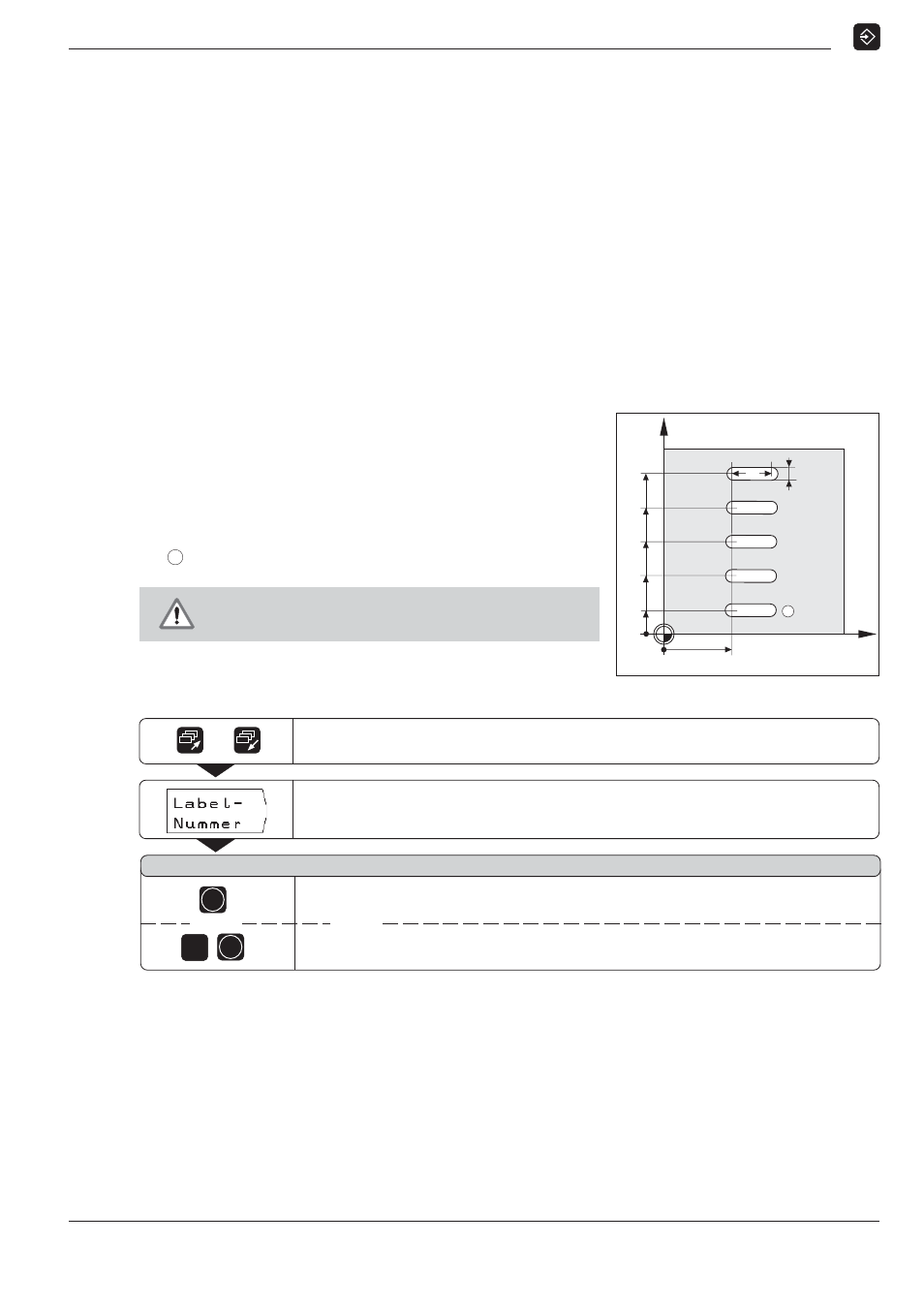

8 Unterprogramme und Programmteil-Wiederholungen
TNC 124 97
Programmteil-Wiederholung
Eine Programmteil-Wiederholung geben Sie ähnlich wie ein
Unterprogramm ein. Das Ende des Programmteils ist durch
den Befehl zur Wiederholung gekennzeichnet.
Label 0 wird also nicht gesetzt.
Anzeige des CALL LBL-Satzes bei einer Programmteil-Wiederholung
Am Bildschirm steht z.B. CALL LBL 1 REP 10 / 10 .
Die beiden Zahlen mit dem Schrägstrich zeigen an, daß es sich
um eine Programmteil-Wiederholung handelt.
Die Zahl vor dem Schrägstrich ist der eingegebene Wert für
die Anzahl der Wiederholungen.
Die Zahl hinter dem Schrägstrich gibt beim Abarbeiten die
Anzahl der noch verbleibenden Wiederholungen an.
Programm-Beispiel: Programmteil-Wiederholung mit Nuten
Länge einer Nut: 16 mm + Werkzeug-Durchmesser
Tiefe einer Nut: – 12 mm
Inkrementaler Versatz des
Einstichpunkts: 15 mm
Nut-Durchmesser: 6 mm (= Werkzeug-Durchmesser)
Koordinaten des Einstichpunkts
Nut 1 : X = 30 mm Y = 10 mm
Y
X
70
0
0
30
55
10
6
40
25
16
1
Für dieses Beispiel benötigen Sie einen Fräser
mit Stirnzahn über Mitte schneidend (DIN 844)!
Zur zweiten Softkey-Leiste blättern.
Programm-Marke ( LBL ) für eine Programmteil-Wiederholung setzen.
Die TNC schlägt die niedrigste freie Label-Nummer vor.
/
L a b e l - N u m m e r ?
ENT
1 ENT
Label-Nummer
eingeben ( 1 ). Eingabe bestätigen.
Im aktuellen Satz steht das gesetzte Label: LBL 1.
Vorgeschlagene Label-Nummer übernehmen.
oder oder
Die Programm-Sätze für die Programmteil-Wiederholung geben
Sie hinter den LBL-Satz ein.
Beispiel: Label für Programmteil-Wiederholung setzen
Betriebsart: PROGRAMM-EINSPEICHERN/EDITIEREN
