4
Positionieren mit Handeingabe
58
TNC 124
Betriebsart: POSITIONIEREN MIT HANDEINGABE

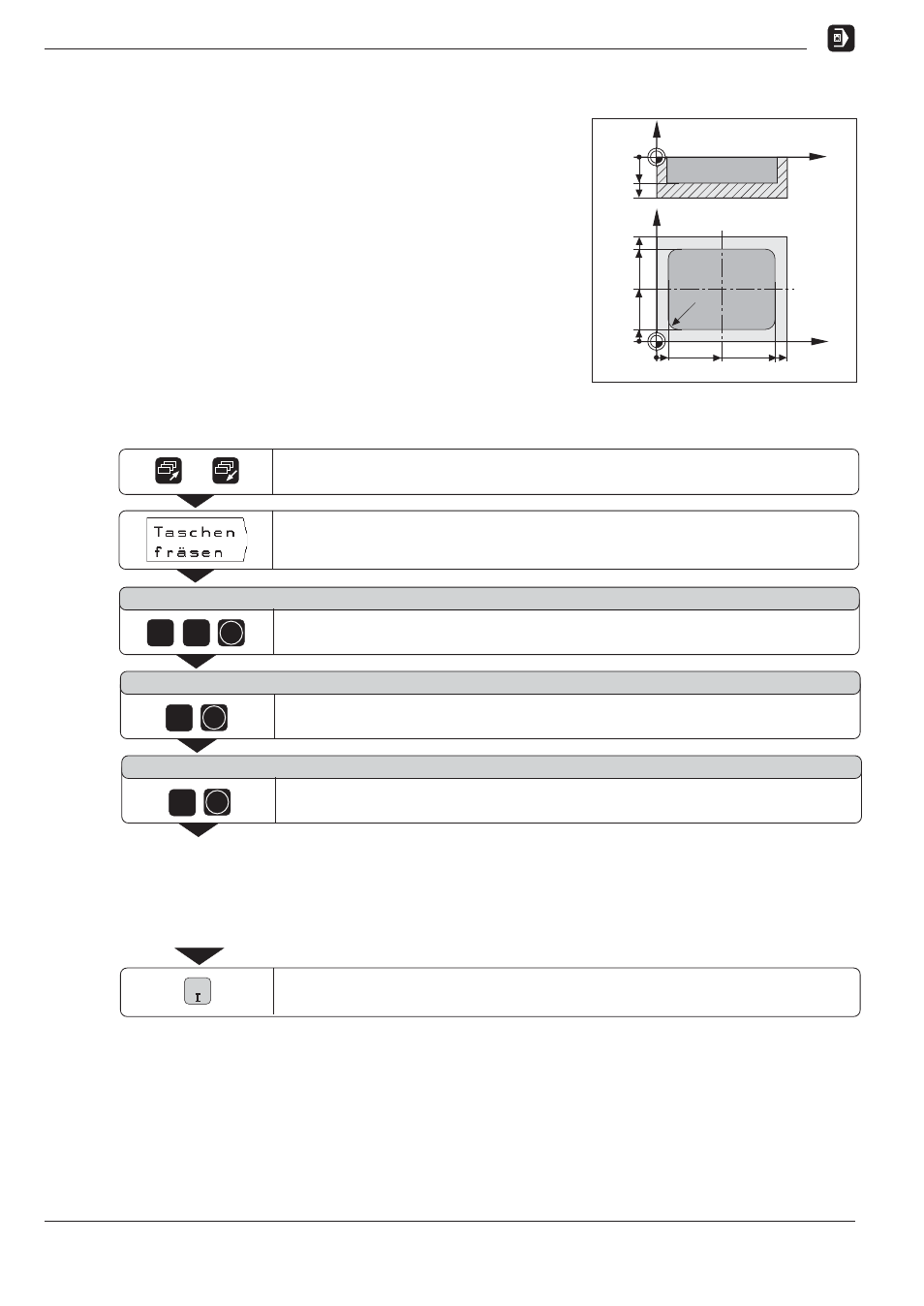

Beispiel: RECHTECKTASCHE
Sichere Höhe:
+ 80 mm
Sicherheits-Abstand:
2 mm
Werkstück-Oberfläche:
+ 0 mm
Frästiefe:
20 mm
Zustell-Tiefe:
7 mm
Zustell-Vorschub:
80 mm/min
Taschenmitte X:
50 mm
Taschenmitte Y:
40 mm
Seitenlänge X:
80 mm
Seitenlänge Y:
60 mm
Bearbeitungs-Vorschub:
100 mm/min
Richtung:
0: GLEICH
Schlichtaufmaß:
0.5 mm
Zur zweiten Softkey-Leiste blättern.
/
Zyklus Recktecktasche wählen.
S i c h e r h e i t s - A b s t a n d ?
Sicherheits-Abstand
eingeben ( ABST 2 mm ).
Eingabe bestätigen.
S i c h e r e H ö h e ?
Sichere Höhe
über dem Werkstück eingeben ( HÖHE +80 mm ).
Eingabe bestätigen.
8
0
ENT
O b e r f l ä c h e ?
Koordinate der Werkstück- Oberfläche eingeben ( OBERFL 0 mm ).
Eingabe bestätigen.
0
ENT
Nachdem Sie alle Daten eingegeben haben, starten Sie den
Zyklus Rechtecktasche.
NC
ENT
2
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
