3Handbetrieb und Einrichten
TNC 124
31
Bezugspunkt-Setzen: Positionen anfahren und Ist-Werte eingeben
Bezugspunkte setzen Sie am einfachsten mit den Antast-
funktionen der TNC.
Die Antastfunktionen sind ab Seite 32 beschrieben.
Natürlich können Sie auch ganz konventionell eine Werkstück-
Kante nach der anderen ankratzen und die Werkzeug-Position als
Bezugspunkt eingeben (Beispiel auf dieser und der nächsten
Seite).

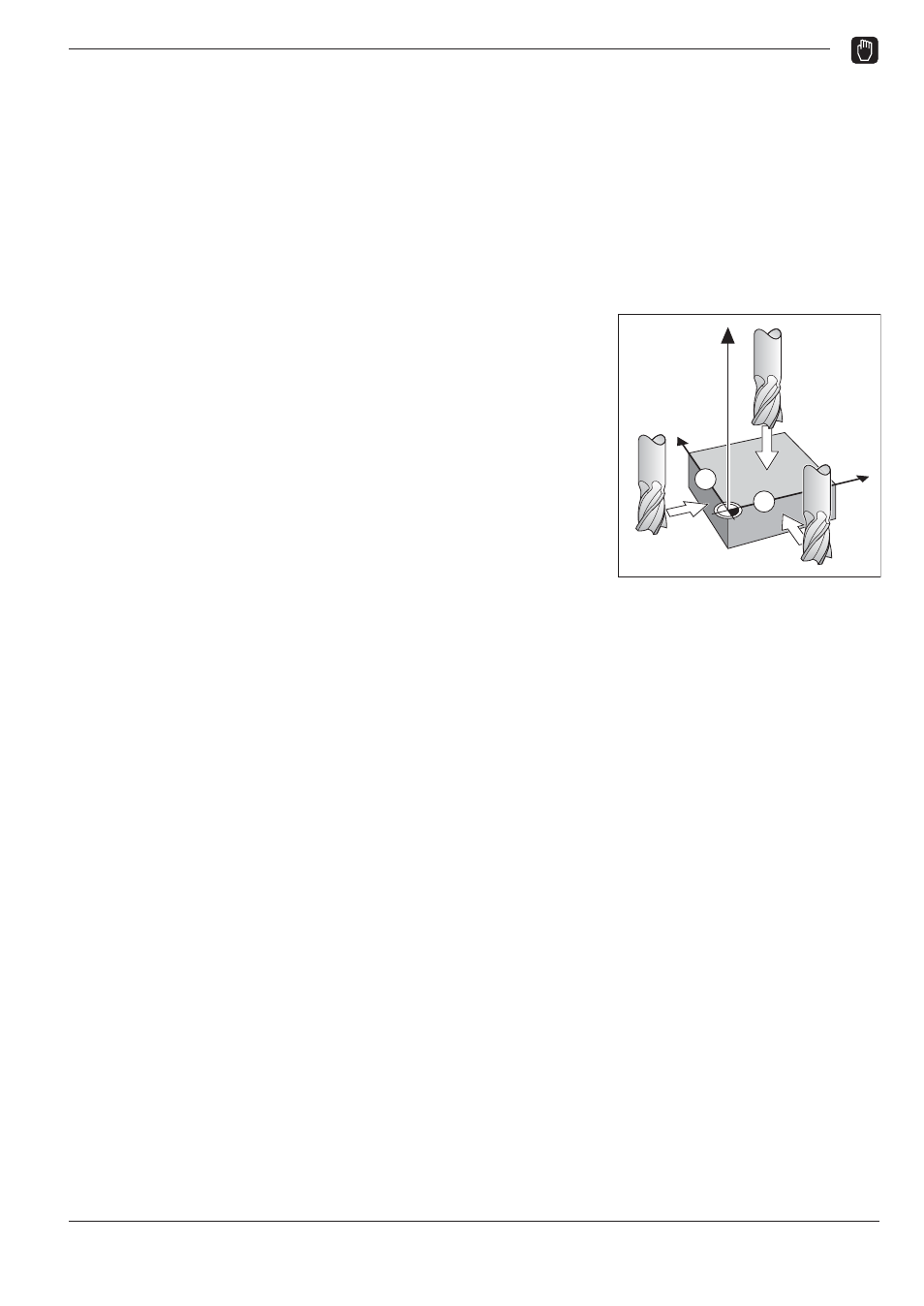

Beispiel: Werkstück-Bezugspunkt setzen ohne Antast-Funktion
Bearbeitungsebene: X / Y
Werkzeug-Achse:
Z
Werkzeug-Radius:
R = 5 mm
Reihenfolge beim
Setzen in diesem
Beispiel:
X Y Z
Vorbereitung
➤ Wählen Sie den gewünschten Bezugspunkt
(siehe Bezugspunkt wählen)
ä Setzen Sie das Werkzeug ein.
ä Drücken Sie die Taste MOD und blättern Sie zur Softkey-Leiste
mit dem Softkey Wkz.-Tabelle.
ä Wählen Sie den Anwender-Parameter Wkz.-Tabelle.
ä Wählen Sie das Werkzeug, mit dem Sie die Bezugspunkte
setzen.
ä Verlassen Sie die Werkzeug-Tabelle:
Drücken Sie den Softkey Wkz.-Aufruf.
ä Schalten Sie die Spindel ein, z.B. mit der Zusatz-Funktion M 3.
Y
X
2
1
Z
