7
Bohrzyklen, Bohrbilder und Fräszyklen im Programm
88
TNC 124
Bohrbilder im Programm
Y
X
15
20
0
0
1
10
18°
12

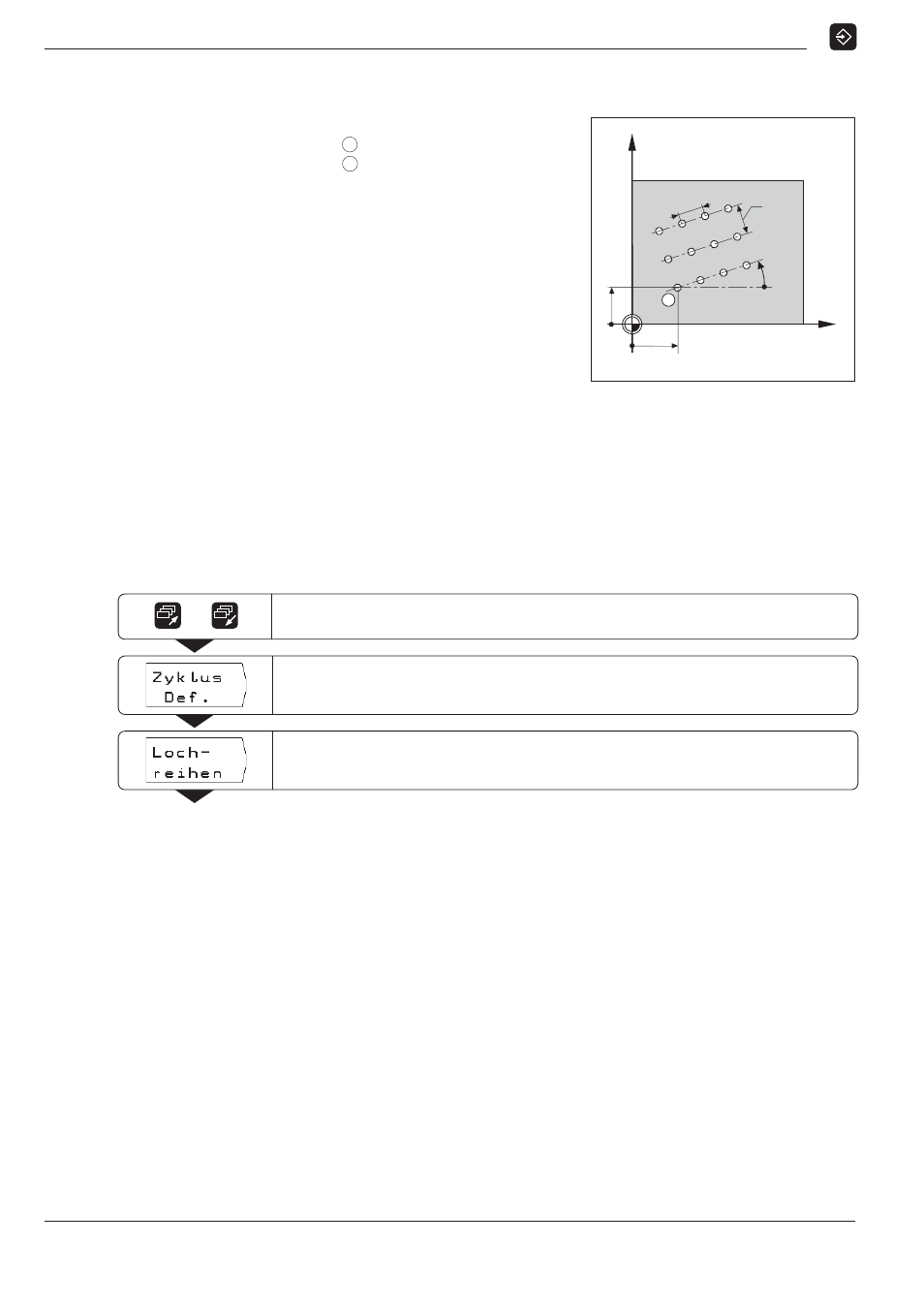

Programm-Beispiel: Zyklus 7.0 Lochreihen
X-Koordinate der ersten Bohrung
1
:
POSX
= 20 mm
Y-Koordinate der ersten Bohrung
1
:
POSY
= 15 mm
Anzahl der Bohrungen je Reihe B.ANZ : 4
Bohrungsabstand BABST :
10 mm
Winkel zwischen
Lochreihen und X-Achse WNKL :
18°
Anzahl der Reihen R.ANZ :
3
Abstand der Reihen RABST :
12 mm
Angaben zu den Bohrungen
Informationen zum Zyklus 1.0 Tiefbohren
finden Sie ab Seite 75.
Sichere Höhe HÖHE :
+ 50 mm
Sicherheitsabstand ABST :
2 mm
Koordinate der
Werkstück-Oberfläche OBERFL :
0 mm
Bohrtiefe TIEFE :
15 mm
Zustelltiefe ZUSTLG :
5 mm
Verweilzeit V.ZEIT :
0.5 s
Vorschub F :
80 mm/min
Beispiel: Lochreihen-Daten in ein Programm eingeben
Betriebsart: PROGRAMM-EINSPEICHERN/EDITIEREN
Zur dritten Softkey-Leiste blättern.
/
Zyklus-Definition
wählen.
Lochreihen-
Daten sollen in ein Programm eingegeben werden.
