4
Positionieren mit Handeingabe
50
TNC 124

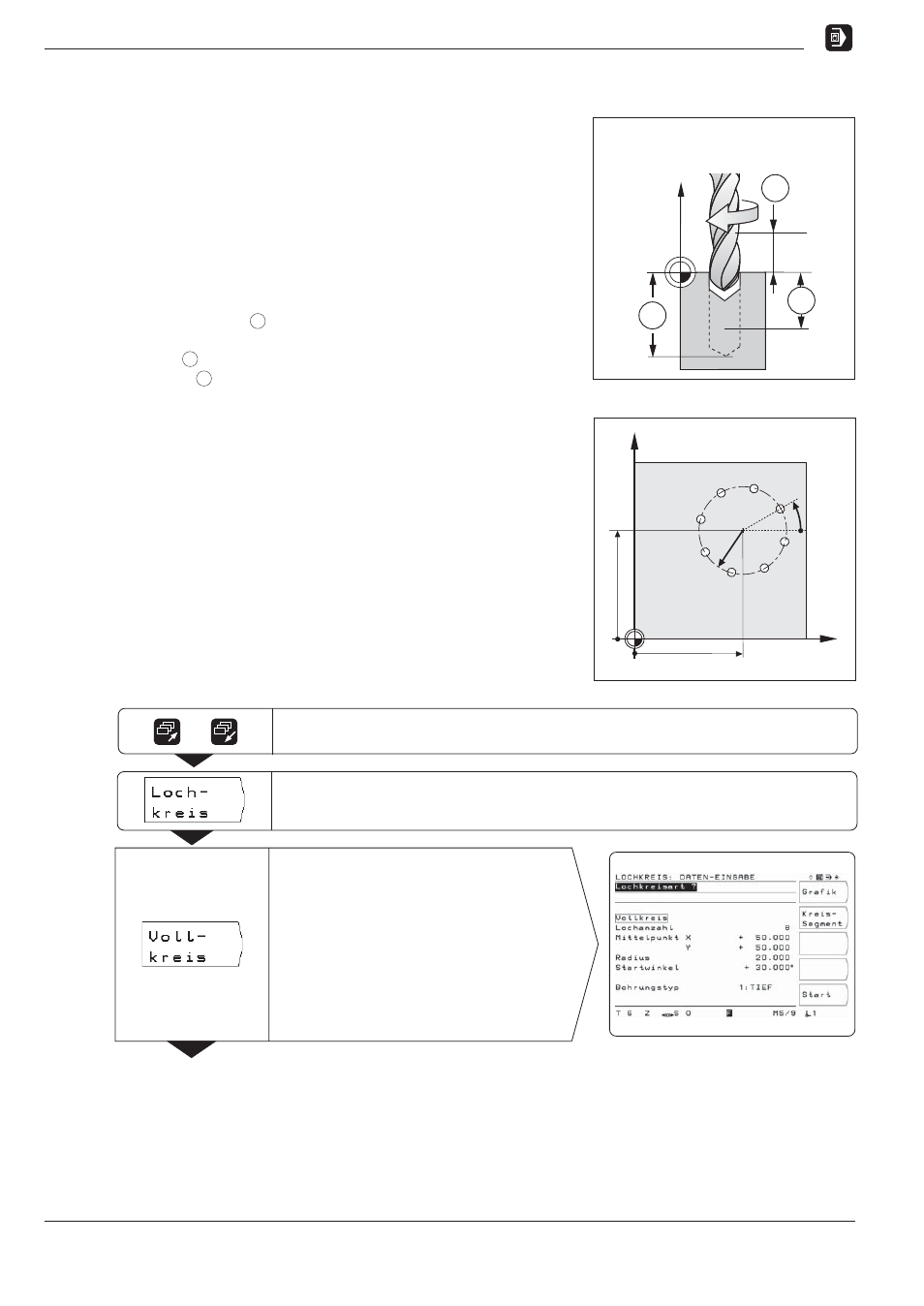

Beispiel: Lochkreis eingeben und ausführen
Die Schritte Lochkreis-Daten eingeben, Lochkreis-Grafik
anzeigen und Bohren sind in diesem Beispiel getrennt
beschrieben.
Angaben zu den Bohrungen
Die Angaben zu den Bohrungen geben Sie separat in die TNC ein
(siehe Seite 42 und Seite 43), bevor Sie die Lochkreis-Daten
eingeben.
Sichere Höhe:
+50 mm
Sicherheitsabstand
A
:
3
mm
Werkstück-Oberfläche:
0 mm
Bohrtiefe
B
:
20 mm
Zustelltiefe
C
:
5 mm
Verweilzeit:
0.4 s
Vorschub:
80 mm/min
Lochkreis-Daten
Anzahl der Bohrungen:
8
Mittelpunkts-Koordinaten:
X = 50 mm
Y = 50 mm
Lochkreis-Radius:
20 mm
Startwinkel: Winkel zwischen
X-Achse und erster Bohrung
30°
Lochkreis
Y
X
30°
R20
50
50
0
0
A
B
C
Z
1. Schritt: Lochkreis-Daten eingeben
Betriebsart: POSITIONIEREN MIT HANDEINGABE
Lochkreis
wählen.
Zur zweiten Softkey-Leiste in der Betriebsart
POSITIONIEREN MIT HANDEINGABE
umschalten.
/
Vollkreis
wählen.
