Arbeiten mit der TNC 124 Erste Schritte
TNC 124
19
Softkey-Funktionen wählen
Die Softkey-Funktionen stehen in einer oder in mehreren Softkey-
Leisten. Die TNC zeigt die Anzahl der Leisten durch ein Symbol
unten rechts am Bildschirm an. Wenn dort kein Symbol erscheint,
stehen alle wählbaren Funktionen in der angezeigten Softkey-
Leiste
Die aktuelle Softkey-Leiste wird im Symbol durch ein ausgefülltes
Rechteck dargestellt.
Funktions-Übersicht
Funktion
Taste
Softkey-Leiste blättern: vorwärts
Softkey-Leiste blättern: rückwärts
Eine Softkey-Ebene zurück springen
Die TNC zeigt die Softkeys mit den Haupt-
Funktionen einer Betriebsart immer dann an,
wenn Sie die Betriebsart-Taste drücken.

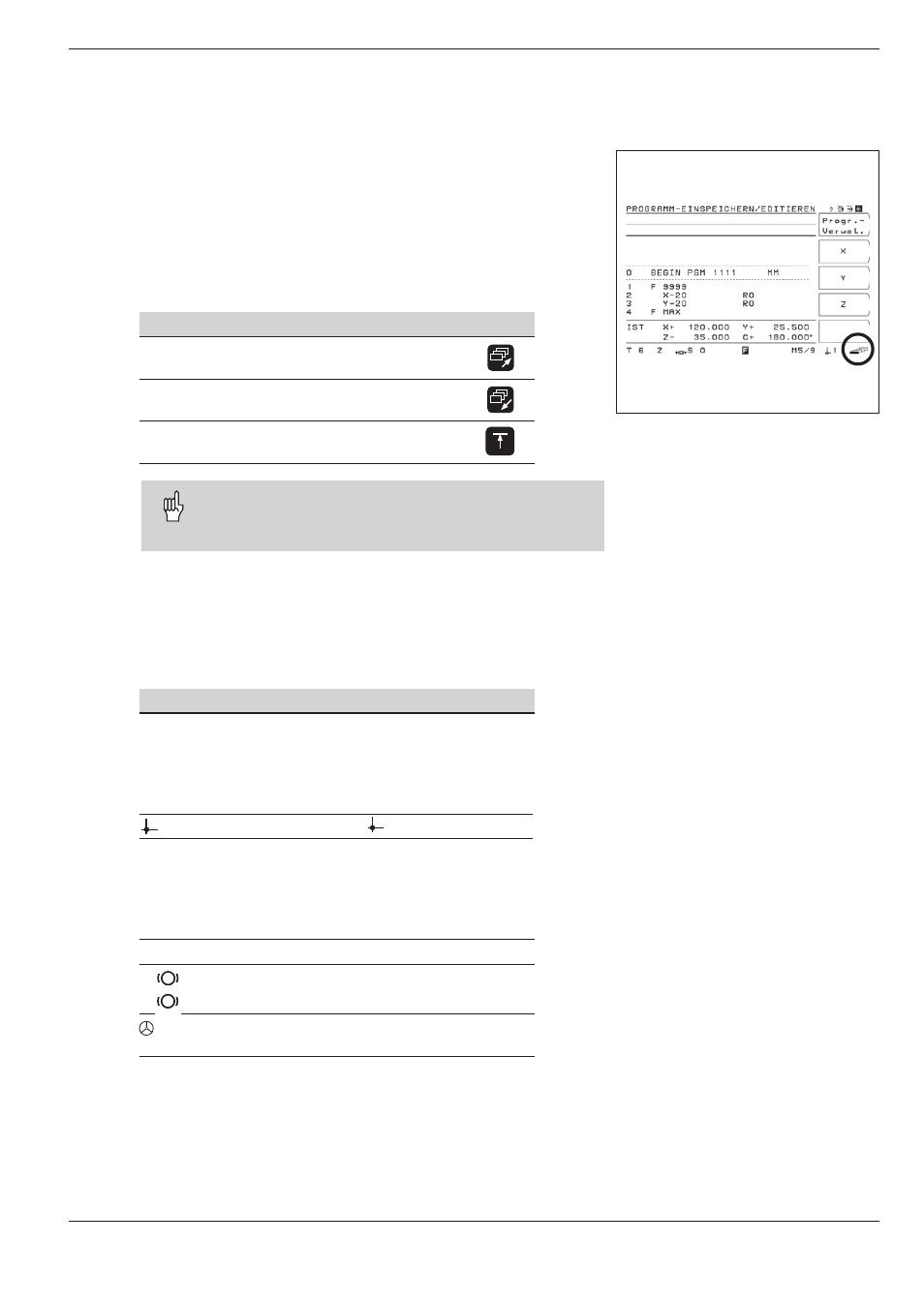

Bild 2.1: Das Softkey-Leisten-Symbol unten
rechts im Bildschirm; angezeigt wird
die erste Softkey-Leiste
Symbole am TNC-Bildschirm
Die TNC informiert Sie mit Symbolen ständig über ihren Betriebs-
zustand. Die Symbole erscheinen am Bildschirm
neben der Bezeichnung der Koordinatenachse oder
in der Statuszeile unten im Bildschirm.
Symbol
Funktion/Bedeutung
T
...
Werkzeug, z.B. T 1
S
...
*)
Spindeldrehzahl, z.B. S 1000 [U/min]
F
...
*)
Vorschub, z.B. F 200 [mm/min]
M ...
Zusatz-Funktion, z.B. M 3
Bezugspunkt z.B.: 1
IST
TNC zeigt Ist-Werte an
SOLL
TNC zeigt Soll-Werte an
REF
TNC zeigt die Referenz-Position an
SCHPF
TNC zeigt den Schleppfehler an
Steuerung aktiv
Spindelbremse aktiv
Spindelbremse nicht aktiv
Achse kann mit dem elektronischen
Handrad verfahren werden
*
)
Wenn das Symbol F oder S hell unterlegt erscheint,
fehlt die Vorschub- oder die Spindel-Freigabe von der PLC.
→
→
→
→
...
∗
