4
Positionieren mit Handeingabe
TNC 124
53
Lochreihen
Von den Lochreihen müssen Sie wissen:
Koordinaten der ersten Bohrung
Anzahl der Bohrungen je Zeile
Abstand der Bohrungen auf der Reihe
Winkel zwischen der ersten Lochreihe und der
Winkelbezugsachse
Anzahl der Lochreihen
Abstand der Lochreihen voneinander
Bohrung oder Gewinde
Die TNC berechnet die Koordinaten aller Bohrungen.
Lochreihen-Grafik
Mit einer Grafik können Sie vor der Bearbeitung prüfen, ob die
TNC die Lochreihen wie gewünscht berechnet hat.
Die Lochreihen-Grafik hilft Ihnen auch, wenn Sie Bohrungen
direkt wählen
separat ausführen
überspringen
Funktions-Übersicht
Funktion
Taste
Zur nächsthöheren Eingabezeile
springen
Zur nächsttieferen Eingabezeile
springen
Eingabewerte übernehmen
ENT

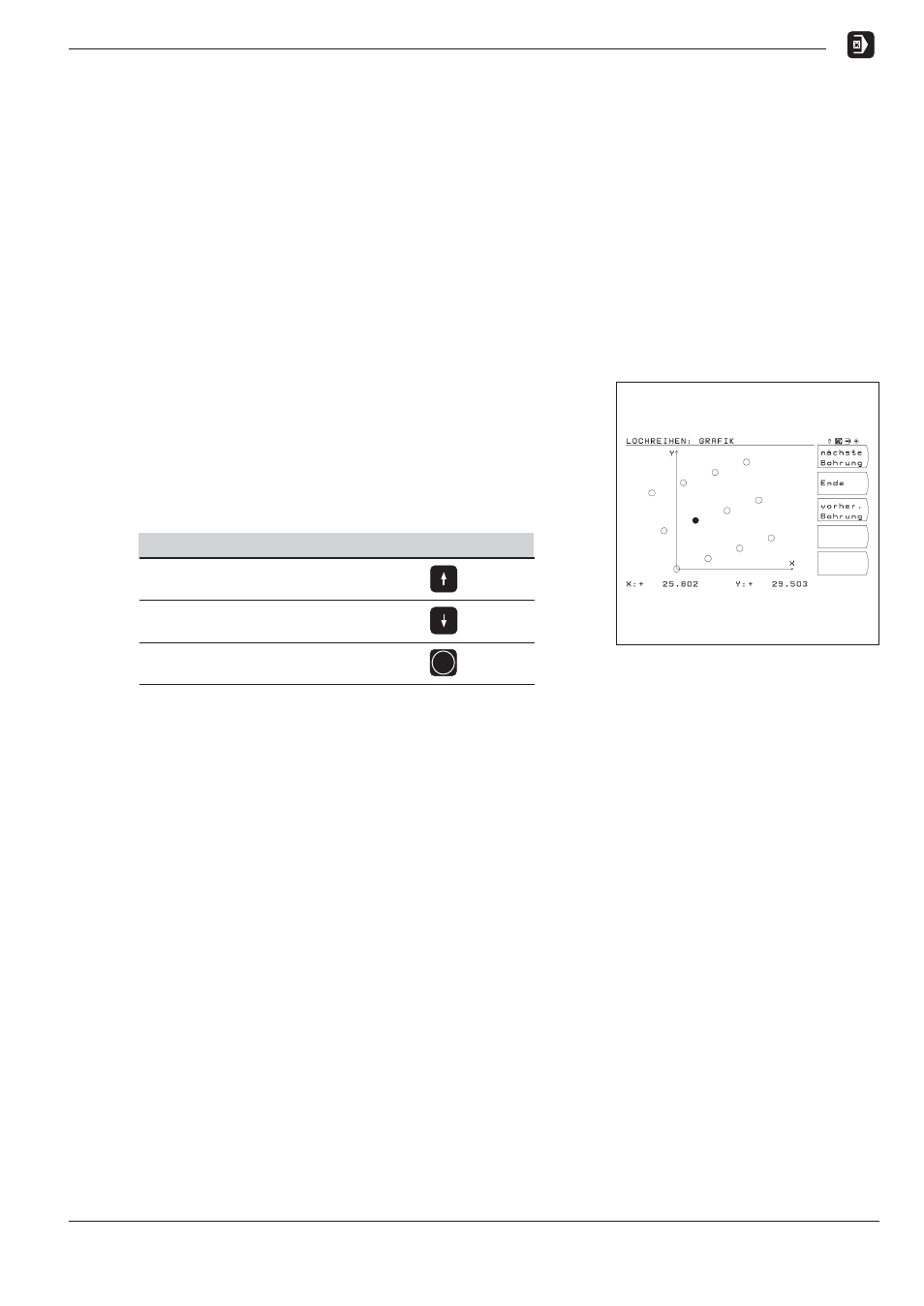

Bild 4.6:
TNC-Grafik zu Lochreihen
