1 Grundlagen für Positionsangaben
TNC 124 15
Y
X
+45°
+180°
–180°
–270°
Winkelangaben
Für Winkelangaben sind die folgenden Bezugsachsen definiert:
Ebene Winkel-Bezugsachse
X / Y + X
Y / Z + Y
Z / X + Z
Vorzeichen des Drehsinns
Positiver Drehsinn ist der Gegen-Uhrzeigersinn, wenn die
Bearbeitungsebene in Richtung der negativen Werkzeug-
Achse betrachtet wird (siehe Bild 1.11).
Beispiel: Winkel in der Bearbeitungsebene X / Y
Winkel Entspricht der ...
+ 45° ... Winkelhalbierenden zwischen +X und +Y
± 180° ... negativen X-Achse
– 270° ... positiven Y-Achse

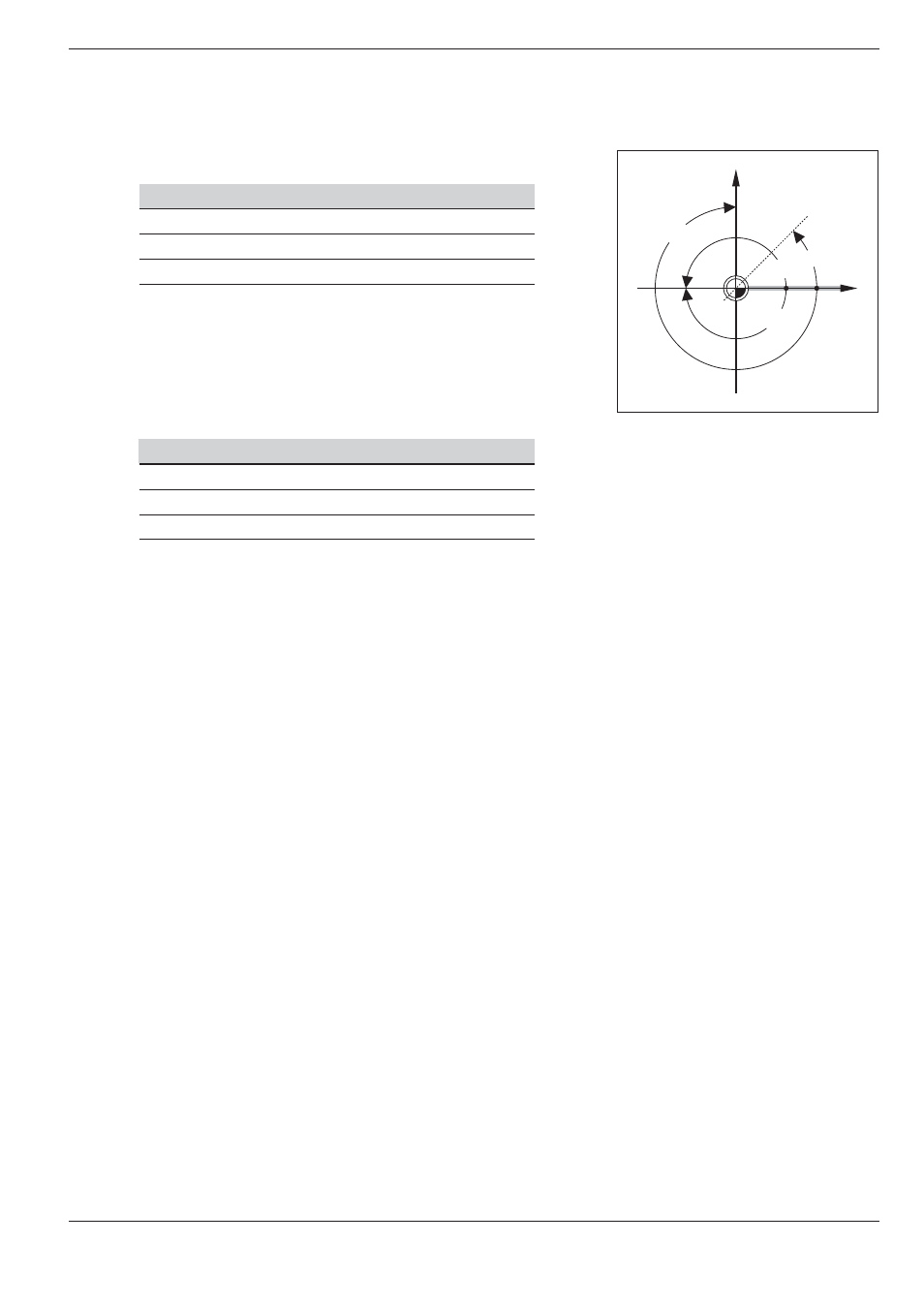

Bild 1.11: Winkel und die Winkelbezugsachse,
z.B. in der X / Y - Ebene
