Die integrierte Benutzer-Anleitung
Die integrierte Benutzer-Anleitung hilft Ihnen in jeder
Situation mit den passenden Informationen.
Integrierte Benutzer-Anleitung aufrufen:
ä Drücken Sie die Taste HELP.
ä Blättern Sie mit den Blätter-Tasten, wenn die Situation auf
mehreren Bildschirm-Seiten erklärt wird.
Integrierte Benutzer-Anleitung abwählen:
ä Drücken Sie die Taste HELP erneut.
Beispiel: Integrierte Benutzer-Anleitung zum Bezugspunkt-Setzen
( ANTASTEN MITTELLINIE )
Die Funktion ANTASTEN MITTELLINIE ist in diesem Handbuch
auf Seite 34 beschrieben.
ä Wählen Sie die Betriebsart MANUELLER BETRIEB .
ä Blättern Sie zur zweiten Bildschirm-Seite.
ä Drücken Sie die Taste HELP.
Am Bildschirm erscheint die erste Seite mit Erläuterungen
zu den Antast-Funktionen.
Rechts unten im Bildschirm steht ein Seitenhinweis:
vor dem Schrägstrich steht die angewählte Seite und hinter
ihm die Anzahl der Seiten.
Die integrierte Benutzer-Anleitung enthält jetzt auf drei
Bildschirm-Seiten folgende Informationen zum Thema
ANTAST-FUNKTIONEN
:
Übersicht über die Antast-Funktionen (Seite 1)
Grafische Darstellungen zu allen Antast-Funktionen
(Seite 2 und Seite 3)
ä Integrierte Benutzer-Anleitung wieder abwählen:
Drücken Sie die Taste HELP erneut.
Am TNC-Bildschirm erscheint wieder das Auswahlmenü
für die Antast-Funktionen.
ä Drücken Sie (z.B.) den Softkey Mittellinie .
ä Drücken Sie die Taste HELP.
Die integrierte Benutzer-Anleitung enthält jetzt auf drei
Bildschirm-Seiten spezielle Informationen zur Funktion
ANTASTEN MITTELLINIE
:
Zusammenfassung aller Arbeitsschritte (Seite 1)
Grafische Darstellung des Antastvorgangs (Seite 2)
Hinweise zum Verhalten der TNC und zum
Bezugspunkt-Setzen (Seite 3)
ä Integrierte Benutzer-Anleitung wieder abwählen:
Drücken Sie die Taste HELP erneut.

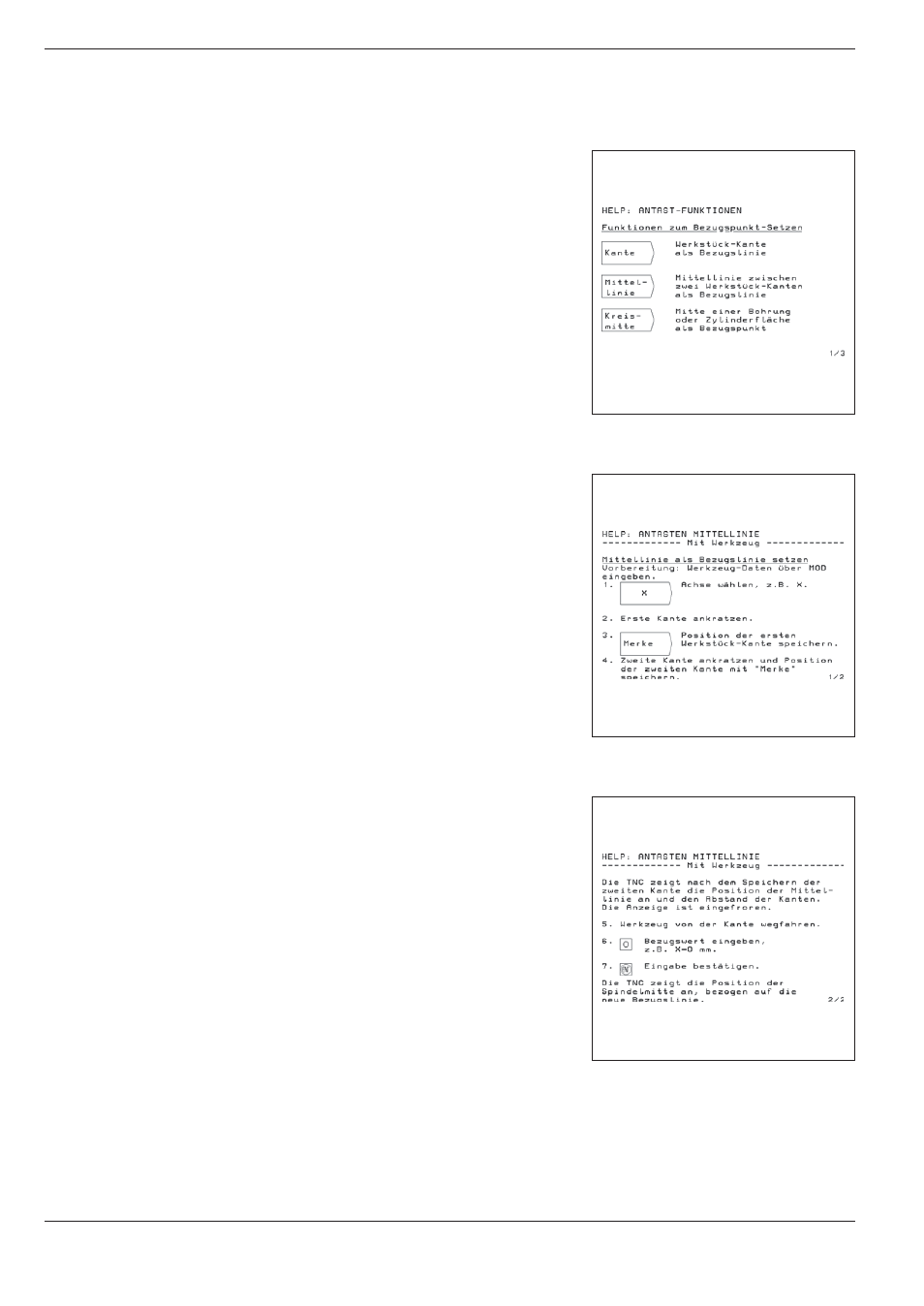

Bild 2.2:
Integrierte Benutzer-Anleitung zum
ANTASTEN
, Seite 1
Bild 2.3:
Integrierte Benutzer-Anleitung zum
ANTASTEN MITTELLINIE
, Seite 1
Bild 2.4:
Integrierte Benutzer-Anleitung zum
ANTASTEN MITTELLINIE
, Seite 2
