4
Positionieren mit Handeingabe
48
TNC 124
Bohrbilder
In der Betriebsart POSITIONIEREN MIT HANDEINGABE können Sie
die Bohrbild-Funktionen Lochkreis und Lochreihen nutzen.
Sie wählen die Bohrbild-Funktion per Softkey und geben einige
Daten ein. Diese Daten können Sie in der Regel problemlos der
Werkstück-Zeichung entnehmen (z.B. die Anzahl der Bohrungen
und die Koordinaten der ersten Bohrung).
Die TNC berechnet die Positionen aller Bohrungen, die zum
Bohrbild gehören. Sie erstellt zu jedem Bohrbild eine Grafik.
Bohrungstyp
An den Bohrpositionen, die die TNC für das Bohrbild berechnet,
können Sie entweder
Tiefbohren oder
Gewindebohren
Dazu benötigt die TNC wieder die Angaben zum Tief- oder
Gewindebohren (siehe Seite 43 bis Seite 47).
Wenn Sie an den Bohrbildpositionen nicht oder manuell bohren
wollen:
ä Beantworten Sie die Dialogfrage Bohrungstyp ? mit dem
Softkey Keine Eingabe .
Vorposition des Bohrers
In der Z-Achse positionieren Sie den Bohrer über der Werkstück-
Oberfläche vor.
In der X-Achse und Y-Achse (Bearbeitungsebene) positioniert die
TNC den Bohrer über jeder Bohrposition.
Lochkreis
Wenn Sie in der Betriebsart POSITIONIEREN MIT HAND-
EINGABE
einen Lochkreis bohren wollen, müssen Sie
folgende Angaben in die TNC eingeben:
Vollkreis oder Kreis-Segment
Anzahl der Bohrungen
Mittelpunkts-Koordinaten und Kreisradius
Startwinkel: Winkellage der ersten Bohrung
Nur bei Kreis-Segment: Winkelschritt zwischen den Bohrungen
Bohrung oder Gewinde
Lochreihen
Wenn Sie in der Betriebsart POSITIONIEREN MIT HAND-
EINGABE Lochreihen
bohren wollen, müssen Sie folgende
Angaben in die TNC eingeben:
Koordinaten der ersten Bohrung
Anzahl der Bohrungen je Zeile
Abstand der Bohrungen auf der Reihe
Winkel zwischen der ersten Lochreihe und der X-Achse
Anzahl der Lochreihen
Abstand der Lochreihen voneinander
Bohrung oder Gewinde

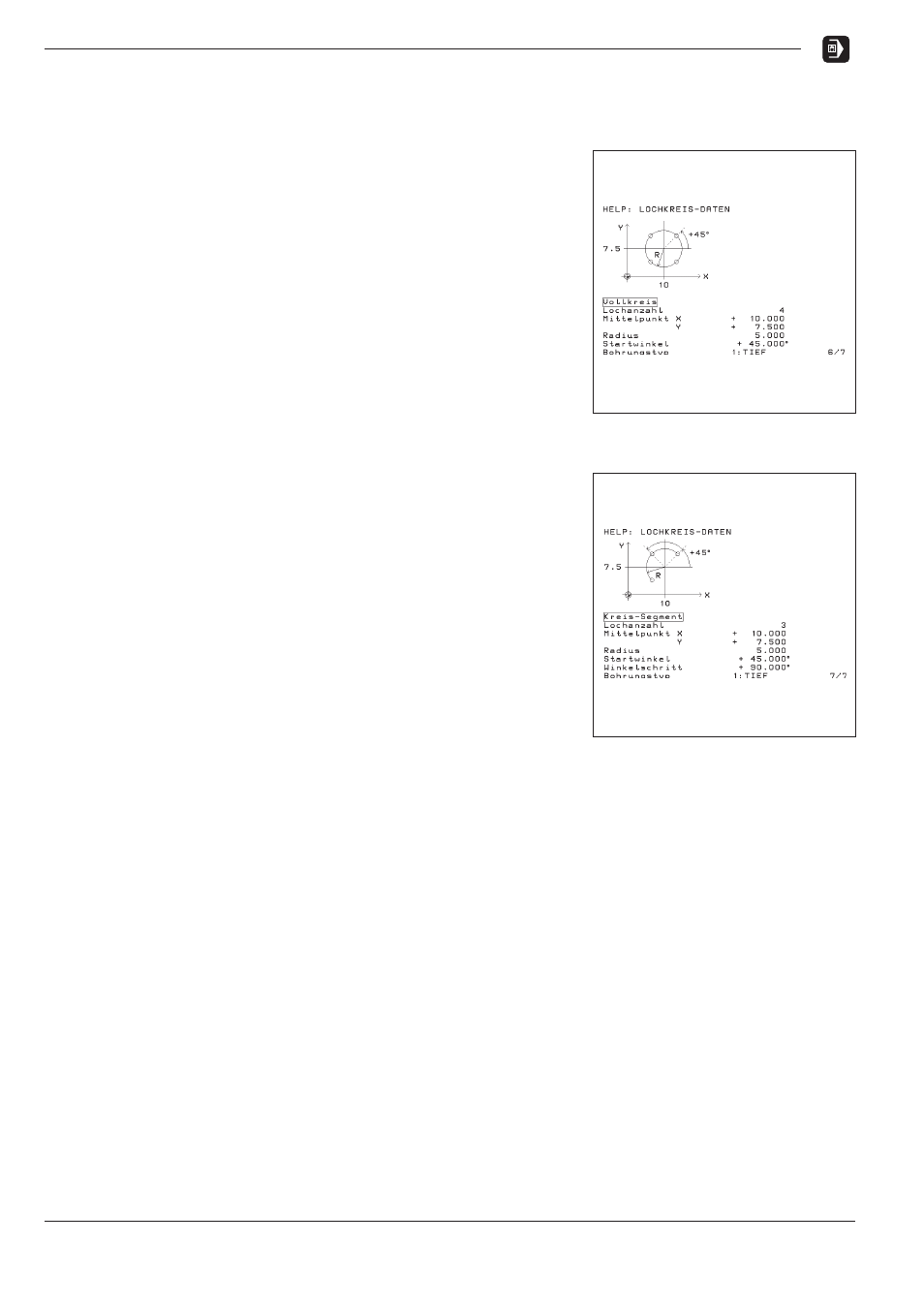

Bild 4.3:
Integrierte Benutzer-Anleitung:
Grafik zum Lochkreis (Vollkreis)
Bild 4.4:
Integrierte Benutzer-Anleitung: Grafik
zum Lochkreis (Kreis-Segment)
