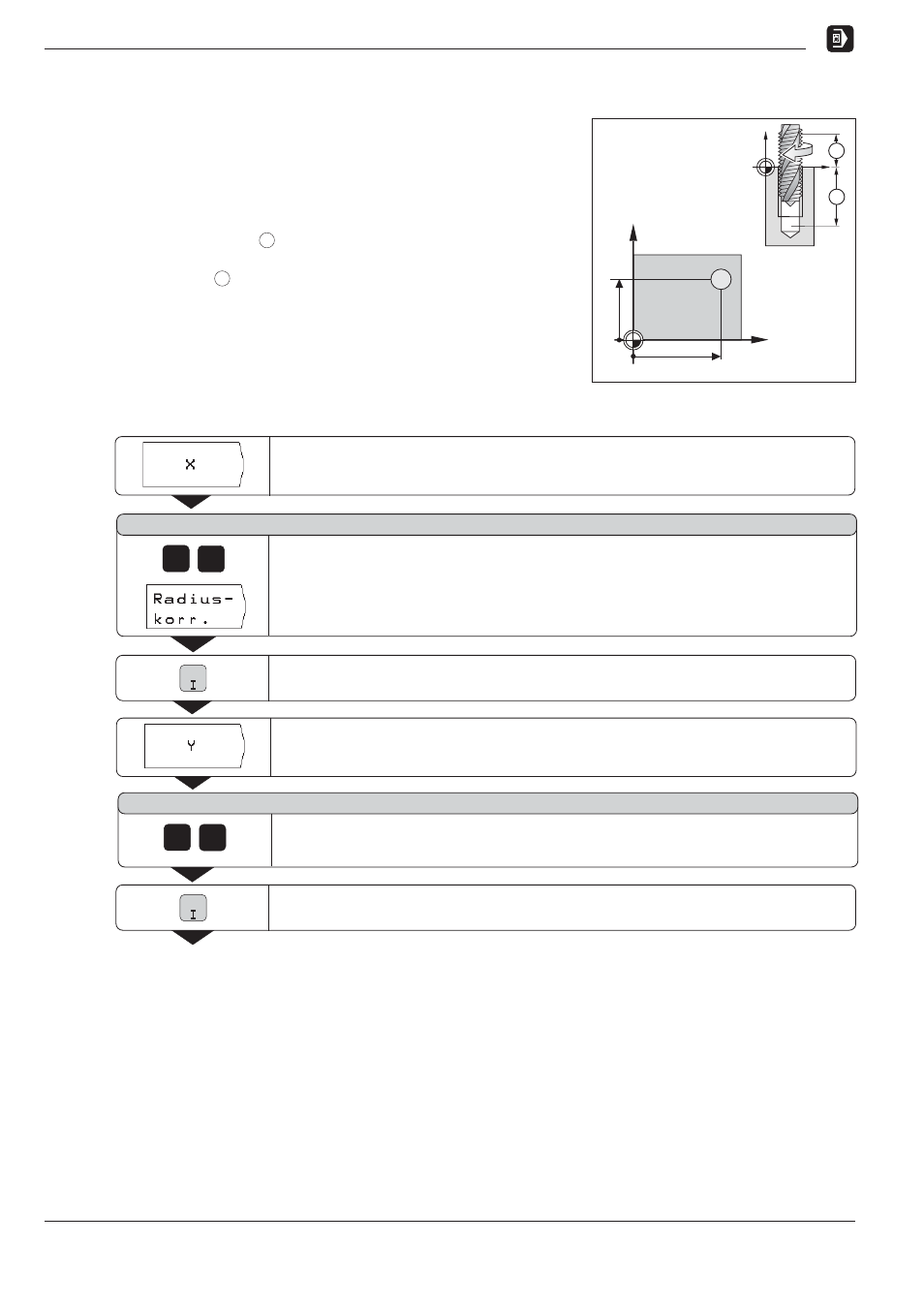

Positionieren mit Handeingabe
46
TNC 124
Werkzeug in der Y-Achse vorpositionieren.
NC
Werkzeug in der X-Achse vorpositionieren.
NC
Y-Achse wählen.
0
P o s i t i o n s - S o l l w e r t ?
2
Positions-Sollwert
eingeben zum Vorpositionieren in der Y-Achse:
Y = + 20 mm . Werkzeugradius-Korrektur ist bereits R 0 .
A
B
Y
X
30
20
0
0
Beispiel: GEWINDEBOHREN
X-Koordinate der Bohrung:
30 mm
Y-Koordinate der Bohrung:
20 mm
Steigung p:
0.8 mm
Spindeldrehzahl S:
100 U/min
Sichere Höhe:
+ 50 mm
Sicherheits-Abstand
A
:
3
mm
Werkstück-Oberfläche:
0 mm
Gewindetiefe
B
:
20 mm
Verweilzeit:
0.4 s
Vorschub F = S p:
80 mm/min
Vorbereitung
ä Werkzeug über dem Werkstück vorpositionieren.
ä Für ein Rechtsgewinde die Spindel mit M 3 aktivieren.
Betriebsart: POSITIONIEREN MIT HANDEINGABE
X-Achse wählen.
0
P o s i t i o n s - S o l l w e r t ?
3
Positions-Sollwert
eingeben zum Vorpositionieren in der X-Achse:
X = + 30 mm
und
Werkzeugradius-Korrektur wählen: R 0 .
