2 Arbeiten mit der TNC 124 – Erste Schritte
22 TNC 124
Positionsanzeige wählen
Zu einer Werkzeug-Position kann die TNC verschiedene
Positionswerte anzeigen.
Bild 2.6 enthält folgende Positionen
• Ausgangs-Position des Werkzeugs A
• Ziel-Position des Werkzeugs Z
• Werkstück-Nullpunkt W
• Maßstab-Nullpunkt M
Die Positionsanzeigen der TNC können auf folgende Anzeigewerte
gestellt werden:
• Soll-Position SOLL 1
von der TNC momentan vorgegebener Positionswert
• Ist-Position IST 2
aktuelle Position des Werkzeugs, bezogen auf den Werkstück-
Nullpunkt
• Schleppfehler SCHPF 3
Differenz zwischen Soll- und Ist-Position (SOLL – IST)
• Ist-Position bezogen auf den Maßstab-Nullpunkt REF 4
Positionsanzeige ändern
ä Drücken Sie die Taste MOD.
ä Blättern Sie zur Softkey-Leiste mit dem Anwender-Parameter
Posit
.
ä Drücken Sie den Softkey zur Wahl der Positionsanzeige.
Er wechselt in den anderen Zustand.
ä Wählen Sie die gewünschte Anzeige.
ä Drücken Sie die Taste MOD erneut.
Mehr Informationen zu den Anwender-Parametern finden
Sie in Kapitel 13.
Verfahrbereichsbegrenzungen
Der Maschinenhersteller legt den maximalen Verfahrweg der
Maschinenachsen fest.
4
2 3
1
Z
A
W
M

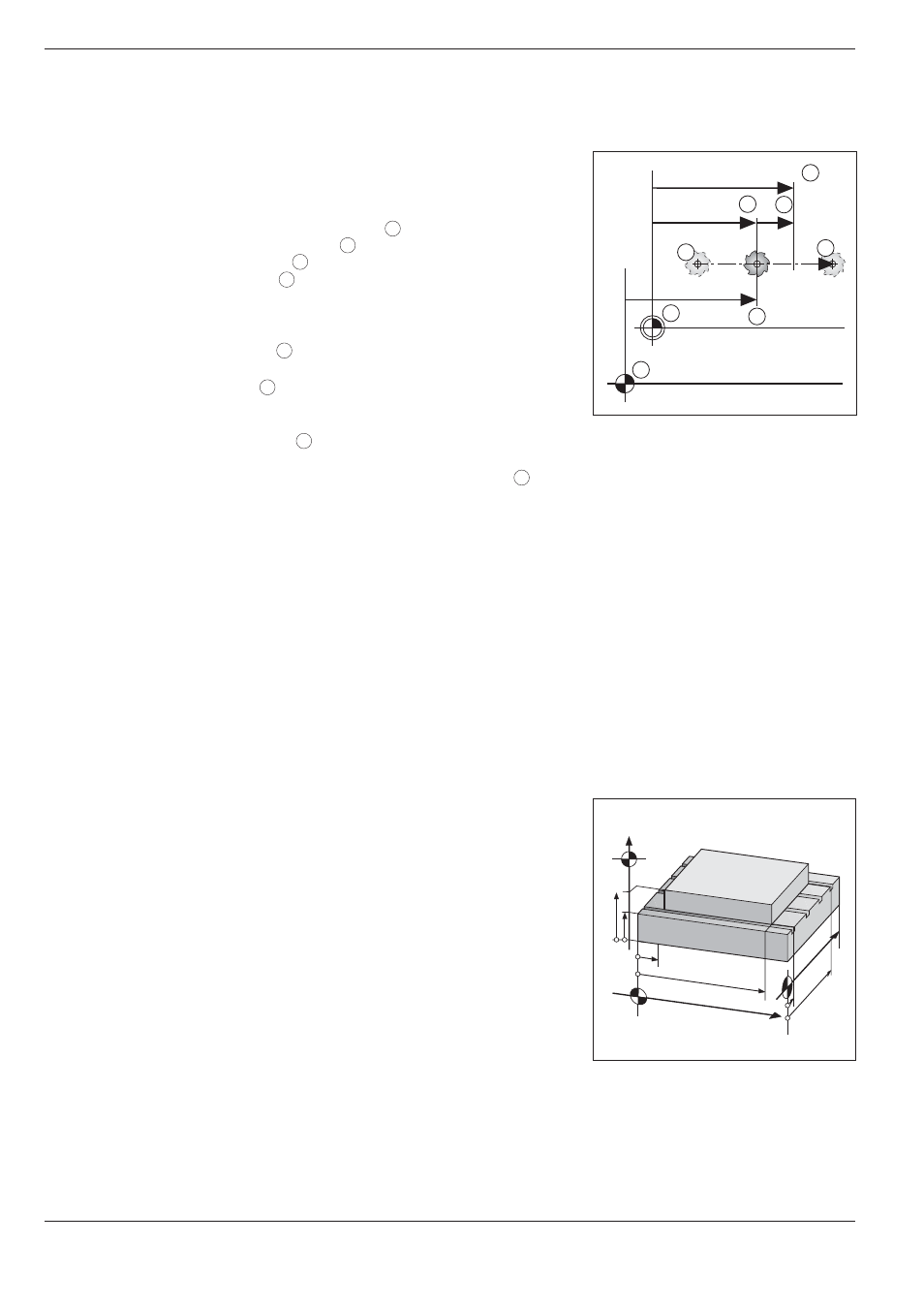

Bild 2.6: Positionen von Werkzeug und
Werkstück
Y
Z
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
Bild 2.7: Verfahrbereichsbegrenzungen legen
den Arbeitsraum fest
