4
Positionieren mit Handeingabe
TNC 124
49
Lochkreis
Vom Lochkreis müssen Sie wissen:
Vollkreis oder Kreis-Segment
Anzahl der Bohrungen
Mittelpunkts-Koordinaten und Kreisradius
Startwinkel: Winkellage der ersten Bohrung
Nur bei Kreis-Segment: Winkelschritt zwischen den Bohrungen
Bohrung oder Gewinde
Die TNC berechnet die Koordinaten aller Bohrungen.
Lochkreis-Grafik
Mit einer Grafik können Sie vor der Bearbeitung prüfen, ob die
TNC den Lochkreis wie gewünscht berechnet hat.
Die Lochkreis-Grafik hilft Ihnen auch, wenn Sie Bohrungen
direkt wählen
separat ausführen
überspringen
Funktions-Übersicht
Funktion
Softkey/Taste
Umschalten auf Vollkreis
Umschalten auf Kreis-Segment
Zur nächsthöheren Eingabezeile
springen
Zur nächsttieferen Eingabezeile
springen
Eingabewerte übernehmen
ENT

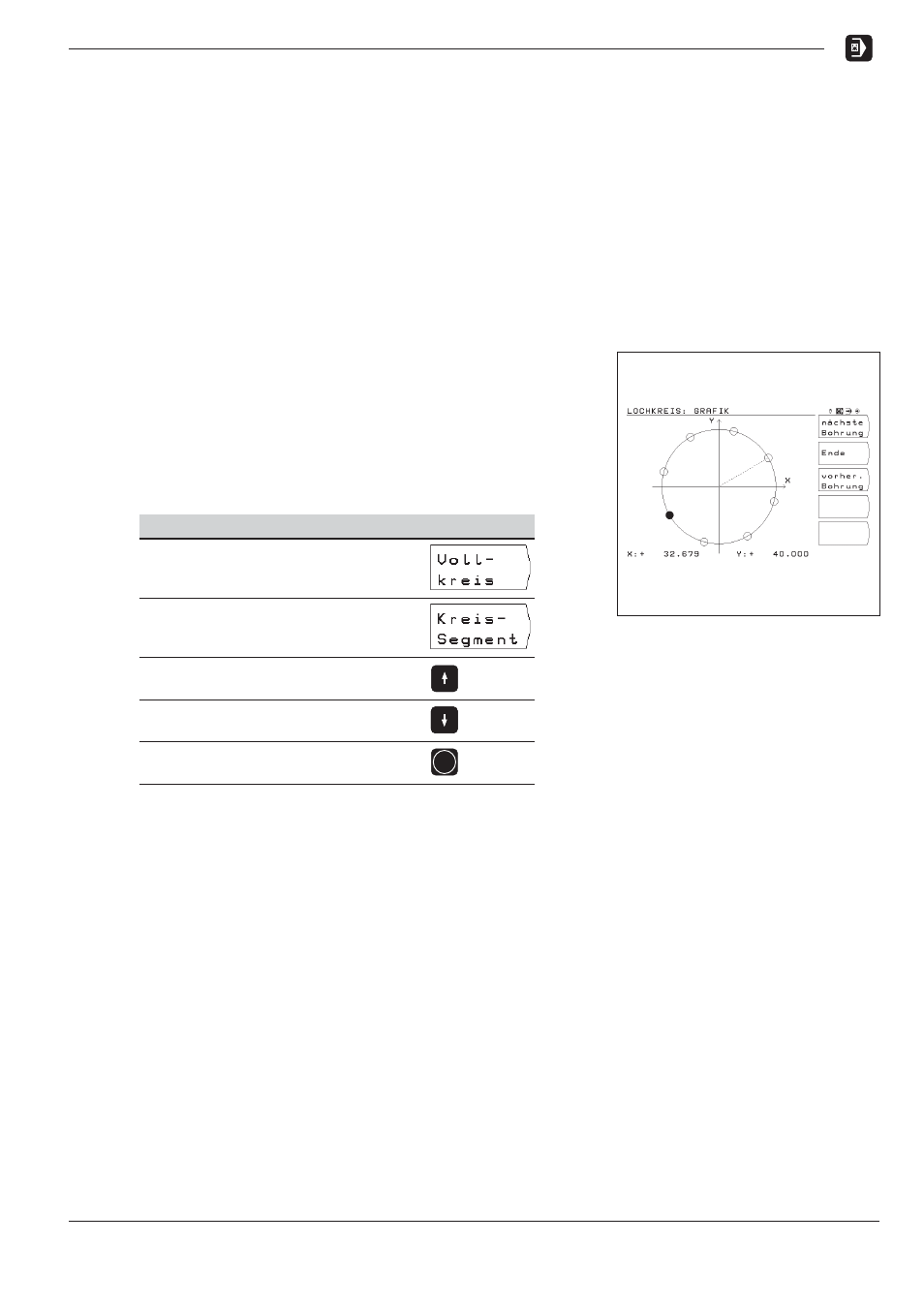

Bild 4.5:
TNC-Grafik zum Lochkreis
