3Handbetrieb und Einrichten
TNC 124 25
Maschinenachsen verfahren
Auf dem TNC-Bedienfeld befinden sich sechs Richtungstasten.
Die Tasten für die Achsen X und Z sind mit einem ' gekenn-
zeichnet. Das bedeutet, daß die auf der Taste angegebene Ver-
fahrrichtung eine Maschinentischbewegung darstellt.
Verfahren mit den Richtungstasten
Mit einer Richtungstaste wählen Sie gleichzeitig
• die Koordinatenachse, z.B. X
• die Verfahrrichtung, z.B. negativ: X–
Bei Maschinen mit Zentralantrieb können Sie Maschinenachsen
nur einzeln verfahren.
Wenn Sie Maschinenachsen mit der Richtungstaste verfahren,
stoppt die TNC die Achsen automatisch, sobald Sie die Richtungs-
tasten loslassen.
Maschinenachsen kontinuierlich verfahren
Sie können Maschinenachsen auch kontinuierlich verfahren:
Die TNC fährt dann die Achsen auch nach dem Loslassen der
Richtungstasten weiter.
Sie stoppen die Maschinenachsen per Tastendruck (siehe
Beispiel 2 unten auf dieser Seite).
Verfahren im Eilgang
Wenn Sie im Eilgang verfahren wollen:
ä Drücken Sie die Eilgangstaste gleichzeitig mit der
Richtungstaste.
Beispiel: Maschinenachse mit der Richtungstaste in Richtung Z+
verfahren (Werkzeug freifahren)
Y–
Y+
X–
´
X+
´
Z+
´
Z–´
Y
X
Z
Beispiel 1: Maschinenachsen verfahren
Betriebsart: MANUELLER BETRIEB
Drücken und halten:
Richtungstaste, z.B. für positive Z-Richtung ( Z '+ ), drücken und halten,
solange die TNC die Maschinenachse verfahren soll.
Z+
´
Beispiel 2: Maschinenachsen kontinuierlich verfahren
Betriebsart: MANUELLER BETRIEB
Achse starten: Gleichzeitig Richtungstaste drücken, z.B. für positive
Z-Richtung ( Z '+ ) und Taste NC-
I
.
Gleichzeitig:
Achse stoppen.
NC
NC
0
Z+
´

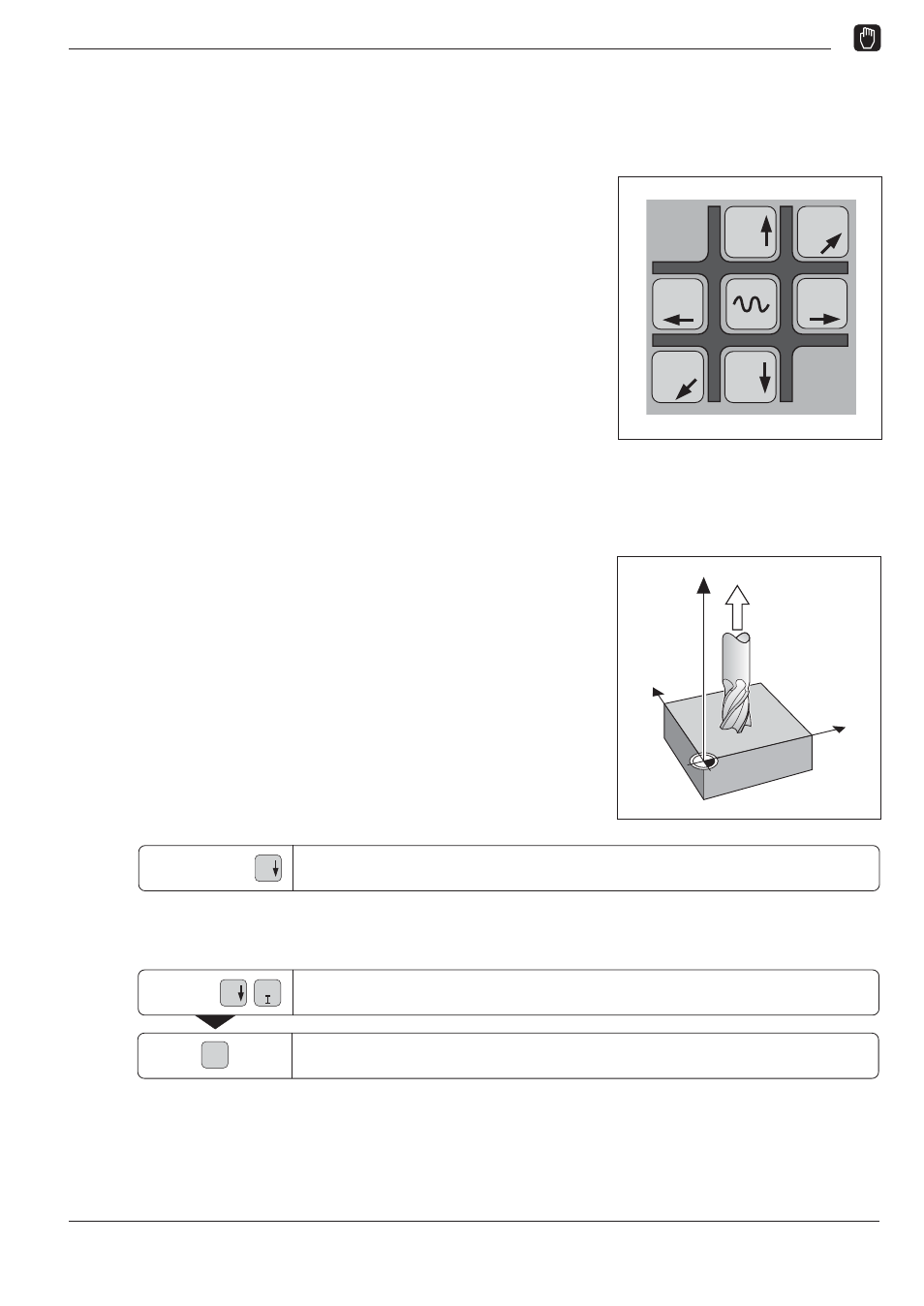

Bild 3.2: Die Richtungstasten auf dem
TNC-Bedienfeld, in der Mitte die
Eilgangstaste
