8 Unterprogramme und Programmteil-Wiederholungen
TNC 124 95
Y
X
60
50
0
0
40 20
40
10
20
8
3
2
1
Unterprogramm

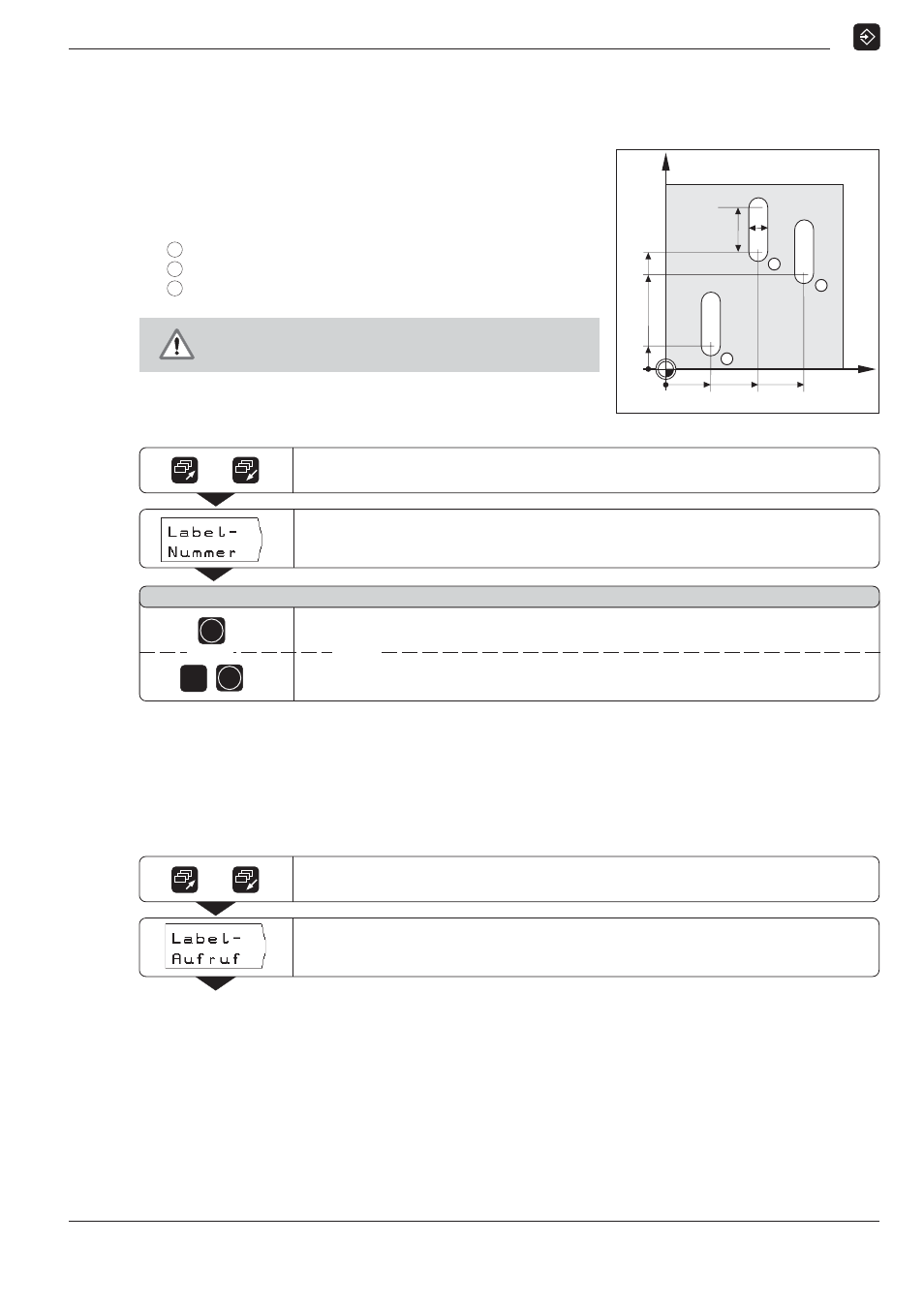

Programm-Beispiel: Unterprogramm für Nuten
Länge einer Nut: 20 mm + Werkzeug-Durchmesser
Tiefe einer Nut: – 10 mm
Nut-Durchmesser: 8 mm (= Werkzeug-Durchmesser)
Koordinaten des Einstichpunkts
Nut 1 : X = 20 mm Y = 10 mm
Nut 2 : X = 40 mm Y = 50 mm
Nut 3 : X = 60 mm Y = 40 mm
Für dieses Beispiel benötigen Sie einen Fräser
mit Stirnzahn über Mitte schneidend (DIN 844)!
Zur zweiten Softkey-Leiste blättern.
Programm-Marke ( LBL ) für ein Unterprogramm setzen.
Die TNC schlägt die niedrigste freie Label-Nummer vor.
L a b e l - N u m m e r ?
/
ENT
1
ENT
Label-Nummer
eingeben ( 1 ). Eingabe bestätigen.
Im aktuellen Satz steht das gesetzte Label: LBL 1.
Vorgeschlagene Label-Nummer übernehmen.
oder oder
Mit dem Label ist jetzt der Anfang eines Unterprogramms (oder
einer Programmteil-Wiederholung) gekennzeichnet. Die Programm-
Sätze für das Unterprogramm geben Sie hinter den LBL-Satz ein.
Label 0 ( LBL 0 ) kennzeichnet immer das Ende eines Unter-
programms!
Beispiel: Unterprogramm-Aufruf eingeben - CALL LBL
Zur zweiten Softkey-Leiste blättern.
Label aufrufen.
Die TNC schlägt die Label-Nummer vor, die zuletzt gesetzt wurde.
/
Beispiel: Label für Unterprogramm setzen
Betriebsart: PROGRAMM-EINSPEICHERN/EDITIEREN
