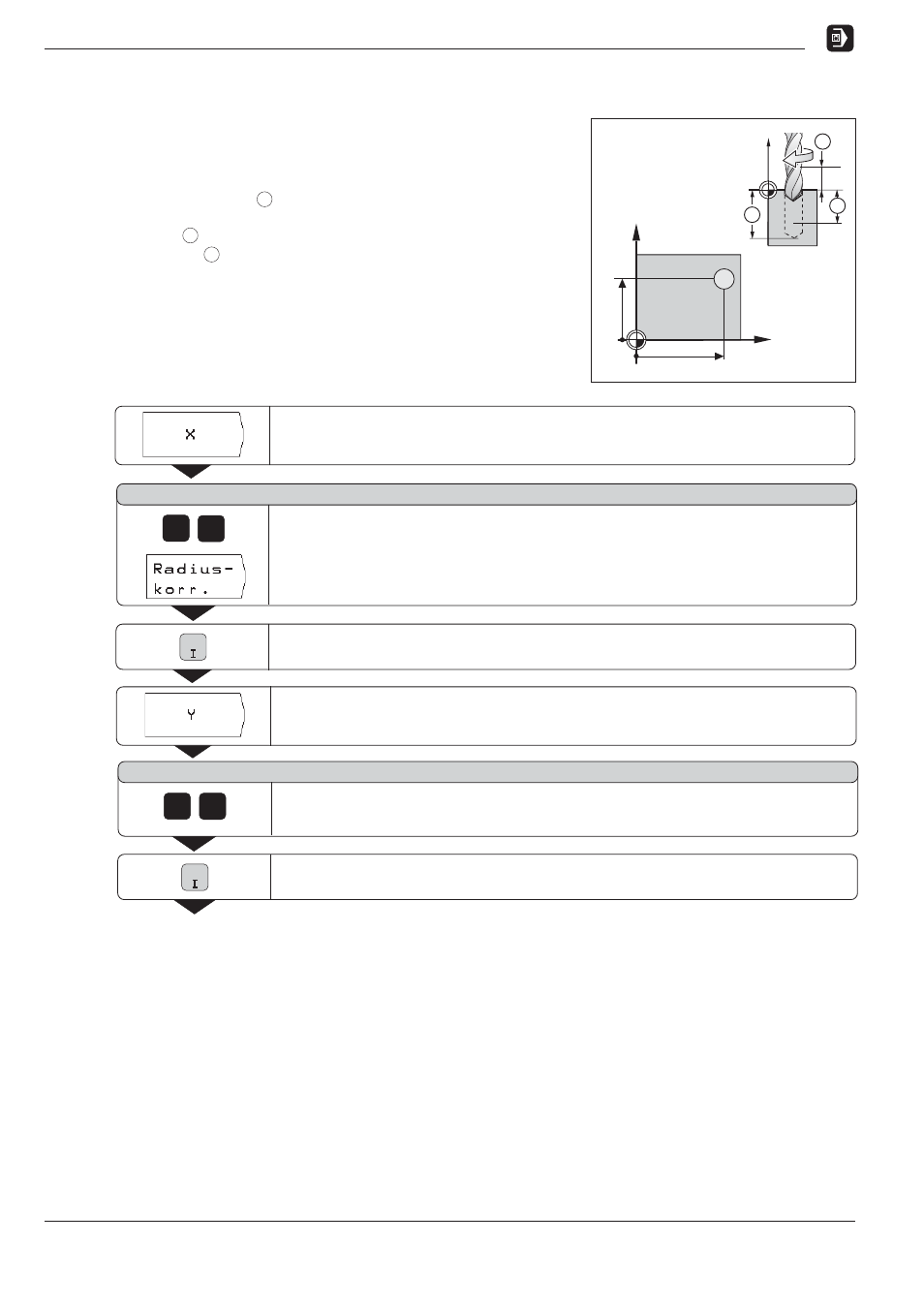

Positionieren mit Handeingabe
44
TNC 124
A
C
B
Y
X
30
20
0
0
Werkzeug in der Y-Achse vorpositionieren.
NC
Werkzeug in der X-Achse vorpositionieren.
NC
Y-Achse wählen.
0
P o s i t i o n s - S o l l w e r t ?
2
Betriebsart: POSITIONIEREN MIT HANDEINGABE
X-Achse wählen.
0
P o s i t i o n s - S o l l w e r t ?
3
Positions-Sollwert
eingeben zum Vorpositionieren in der X-Achse:
X = + 30 mm .
und
Werkzeugradius-Korrektur wählen: R 0 .
Positions-Sollwert
eingeben zum Vorpositionieren in der Y-Achse:
Y = + 20 mm . Werkzeugradius-Korrektur ist bereits R 0 .
Beispiel: TIEFBOHREN
X-Koordinate der Bohrung:
30 mm
Y-Koordinate der Bohrung:
20 mm
Sichere Höhe:
+ 50 mm
Sicherheits-Abstand
A
:
2 mm
Werkstück-Oberfläche:
+ 0 mm
Bohrtiefe
B
:
15 mm
Zustell-Tiefe
C
:
5 mm
Verweilzeit:
0.5 s
Bearbeitungsvorschub:
80 mm/min
Bohrungsdurchmesser:
z.B. 6 mm
Vorbereitung
ä Werkzeug über dem Werkstück vorpositionieren.
