3Handbetrieb und Einrichten
36 TNC 124

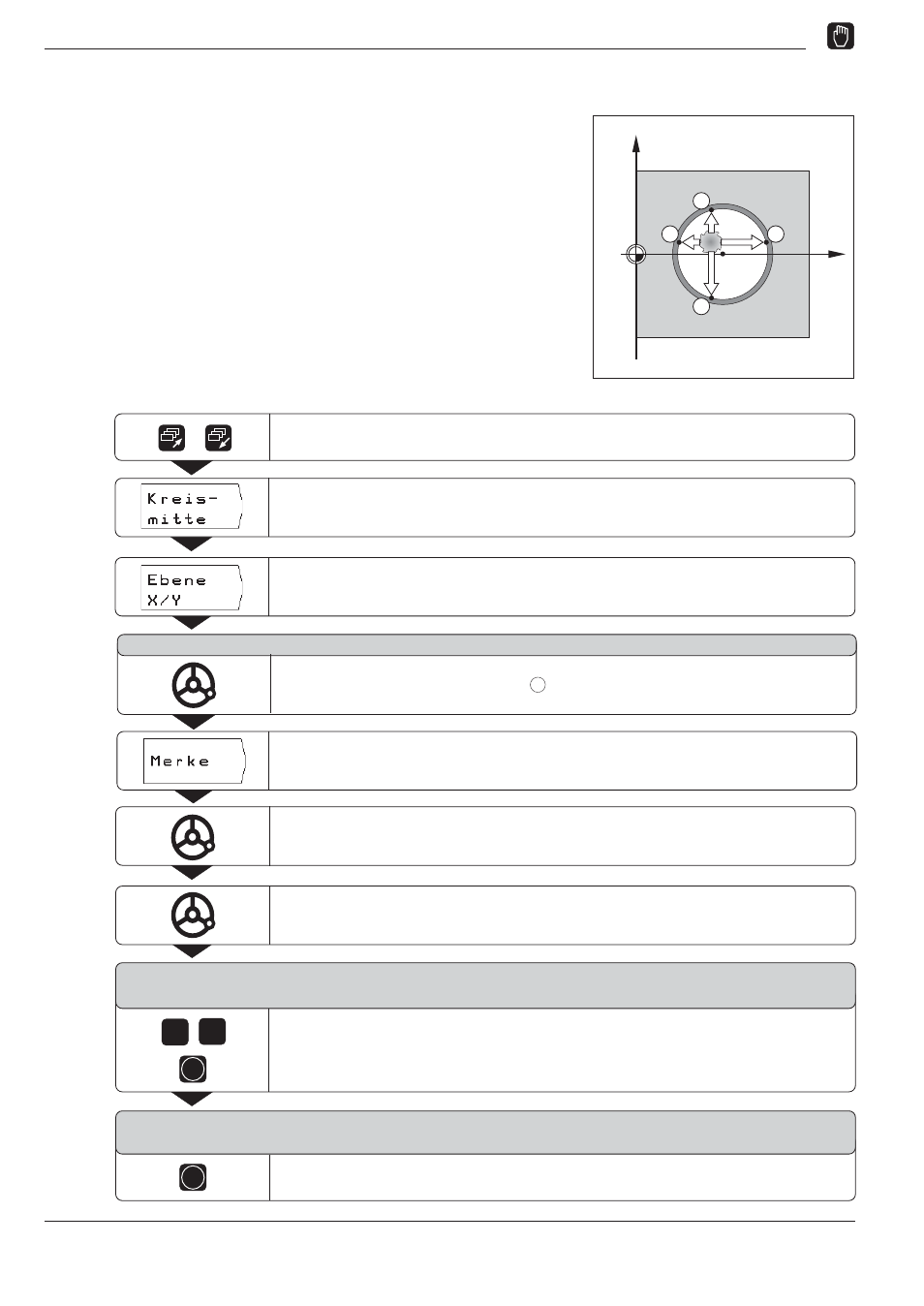

Beispiel: Innenwand einer Bohrung ankratzen
und Mittelpunkt der Bohrung als Bezugspunkt setzen
Hauptebene: X / Y - Ebene
Werkzeug - Achse: Z
X - Koordinate der
Kreismitte: X = 50 mm
Y - Koordinate der
Kreismitte: Y = 0 mm
Y
X
0
1
2
3 4
X?
Funktionen zum Bezugspunkt-Setzen
Betriebsart: MANUELLER BETRIEB/ELEKTRONISCHES
HANDRAD/SCHRITTMASS
Zur zweiten Softkey-Leiste blättern.
Kreismitte
wählen.
Ebene wählen, die den Kreis enthält (Hauptebene): X / Y - Ebene.
1 . P u n k t i n X / Y a n t a s t e n
/
Werkzeug an den ersten Punkt 1 an der Bohrungs-Innenwand fahren.
Position an der Bohrungs-Innenwand speichern.
Werkzeug von Bohrungs-Innenwand fortfahren.
Drei weitere Punkte der Bohrung ankratzen, entsprechend den Handlungs-
Aufforderungen am Bildschirm. Positionen mit Merke speichern.
0 5
ENT
Erste Koordinate ( X = 50 mm ) eingeben
und
Koordinate als Bezugspunkt für den Kreismittelpunkt übernehmen.
ENT
TNC-Vorgabe Y = 0 mm direkt übernehmen.
M i t t e l p u n k t X e i n g e b e n
X = 0
M i t t e l p u n k t Y e i n g e b e n
Y = 0
