4
Positionieren mit Handeingabe
54
TNC 124

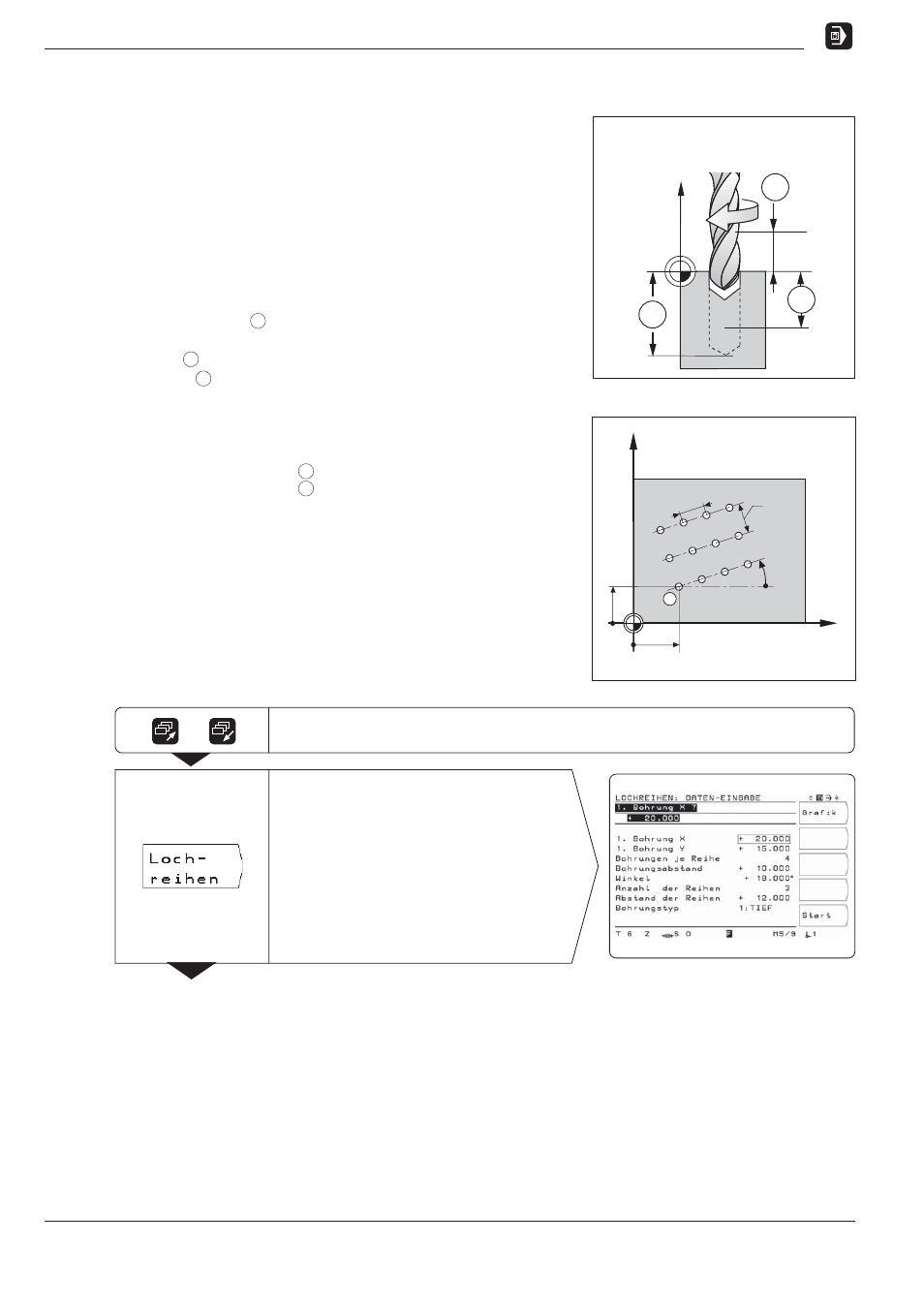

Beispiel: Lochreihen eingeben und ausführen
Die Schritte Lochreihen-Daten eingeben, Lochreihen-Grafik
anzeigen und Bohren sind in diesem Beispiel getrennt
beschrieben.
Angaben zu den Bohrungen
Die Angaben zu den Bohrungen geben Sie separat in die TNC ein
(siehe Seite 43 und Seite 44), bevor Sie die Lochreihen-Daten
eingeben.
Sichere Höhe:
+50 mm
Sicherheitsabstand
A
:
3
mm
Werkstück-Oberfläche:
0 mm
Bohrtiefe
B
:
20 mm
Zustelltiefe
C
:
5 mm
Verweilzeit:
0.4 s
Vorschub:
80 mm/min
Lochreihen-Daten
X-Koordinate der Bohrung
1
:
X = 20 mm
Y-Koordinate der Bohrung
1
:
Y = 15 mm
Anzahl der Bohrungen je Reihe: 4
Bohrungsabstand:
+10 mm
Winkel zwischen Lochreihen
und X-Achse:
18°
Anzahl der Reihen:
3
Abstand der Reihen:
+12 mm
Lochreihen
A
B
C
Z
Y
X
15
20
0
0
1
10
18°
12
1. Schritt: Lochreihen-Daten eingeben
Betriebsart: POSITIONIEREN MIT HANDEINGABE
Zur zweiten Softkey-Leiste in der Betriebsart
POSITIONIEREN MIT HANDEINGABE
umschalten.
/
Lochreihen
wählen.
