3Handbetrieb und Einrichten
34
TNC 124

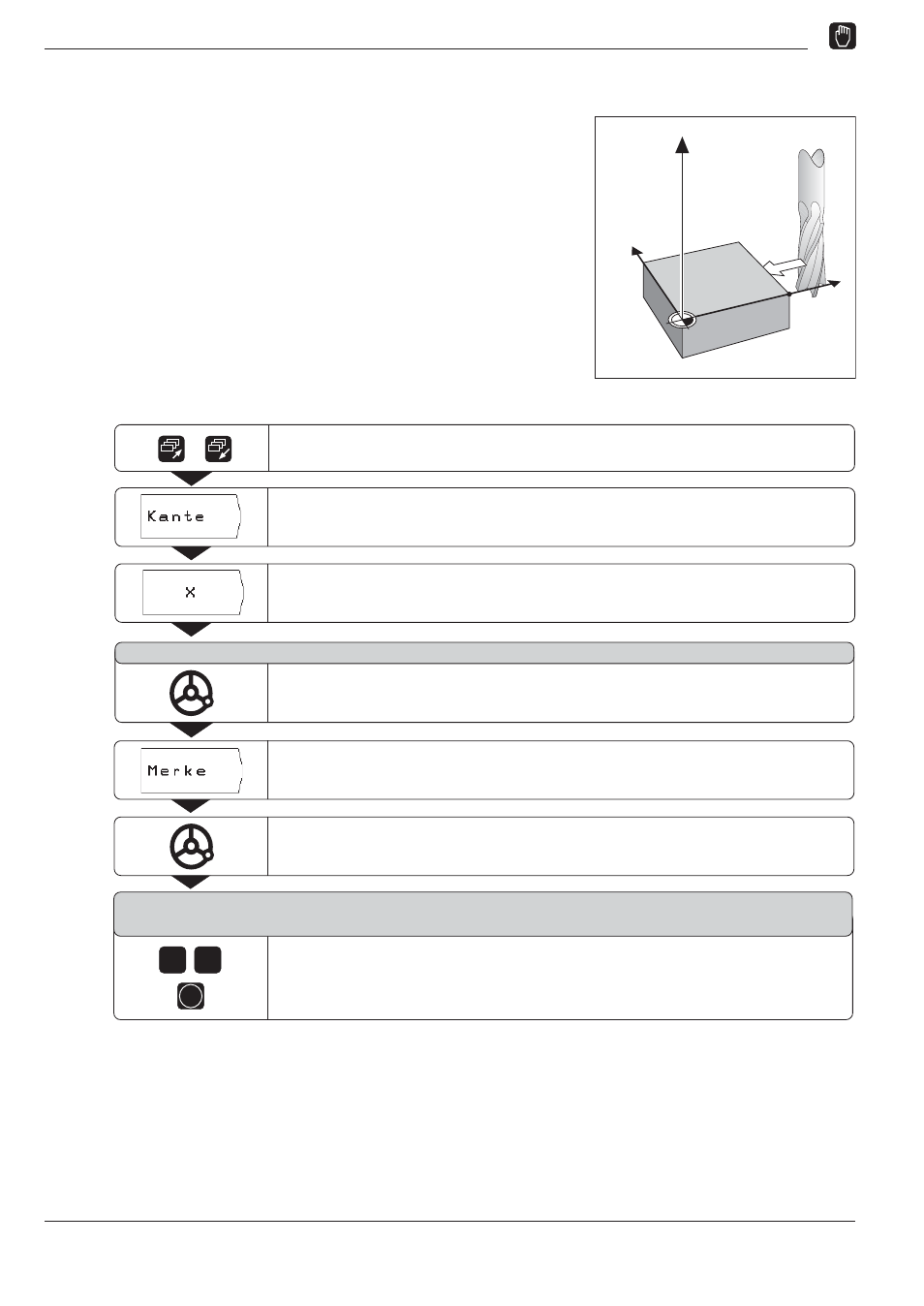

Funktionen zum Bezugspunkt-Setzen
Beispiel: Werkstück-Kante ankratzen, Position der Werkstück-Kante
anzeigen lassen und die Kante als Bezugslinie setzen
Die angetastete Kante liegt parallel zur Y-Achse.
Für alle Koordinaten eines Bezugspunkts können Sie
Kanten und Flächen ankratzen wie auf dieser Seite beschrieben
und als Bezugslinien setzen.
Y
X
Z
X?
Betriebsart: MANUELLER BETRIEB/ELEKTRONISCHES HAND-
RAD/SCHRITTMASS
Zur zweiten Softkey-Leiste blättern.
Achse wählen, für die die Koordinate gesetzt wird: X-Achse.
Kante
wählen.
A n t a s t e n i n X - A c h s e
/
Position der Werkstück-Kante speichern.
Werkzeug von der Werkstück-Kante fortfahren.
2
0
ENT
W e r t f ü r X e i n g e b e n
+ 0
Die TNC gibt den Wert 0 für die Koordinate vor.
Gewünschte Koordinate der Werkstück-Kante eingeben, z.B. X = 20 mm
und
Koordinate als Bezugswert für diese Werkstück-Kante setzen.
Werkzeug gegen die Werkstück-Kante fahren.
