8
Unterprogramme und Programmteil-Wiederholungen
98
TNC 124

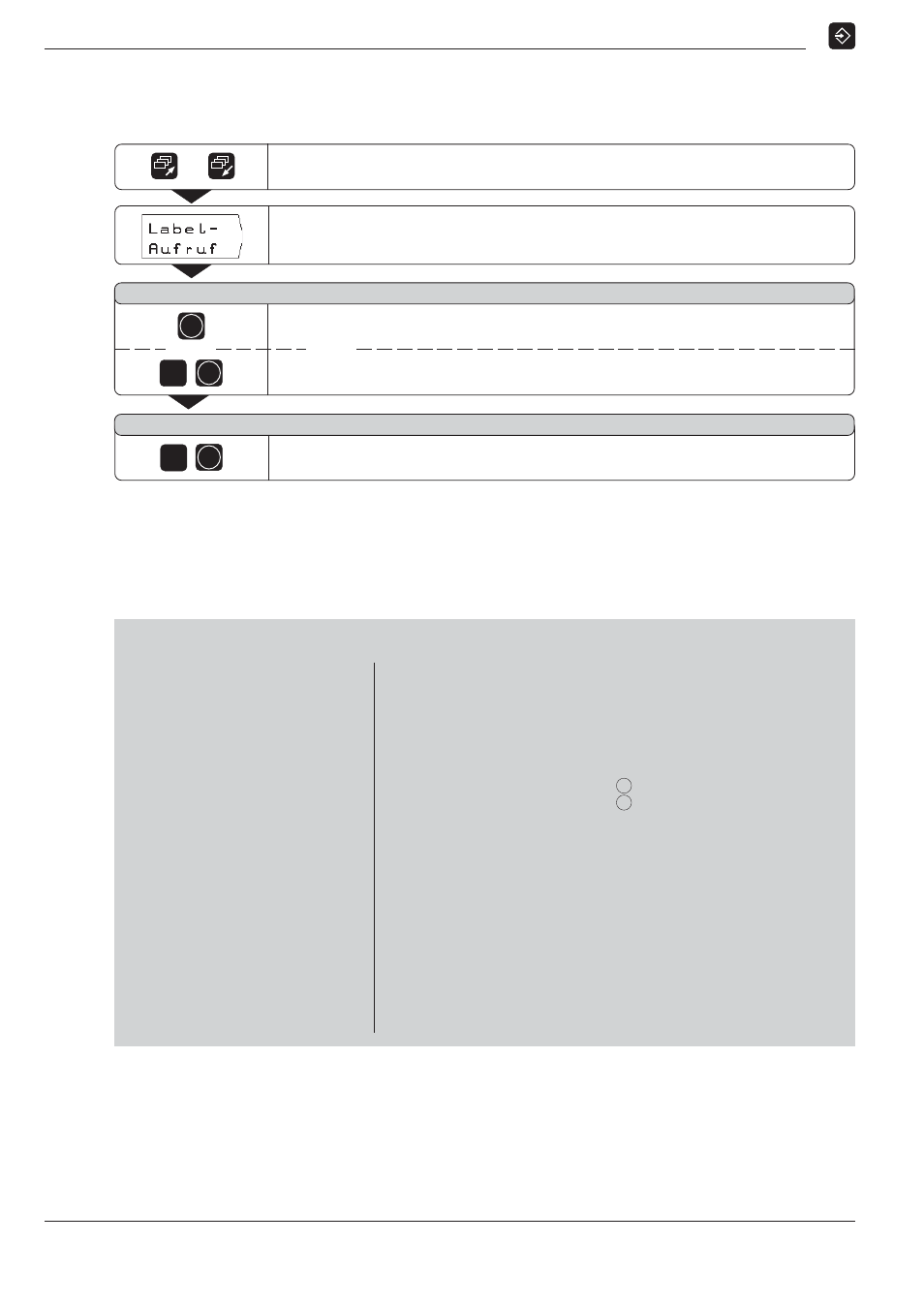

Beispiel: Programmteil-Wiederholung eingeben - CALL LBL
Programmteil-Wiederholung
Zur zweiten Softkey-Leiste blättern.
Label aufrufen.
Die TNC schlägt die Label-Nummer vor, die zuletzt gesetzt wurde.
/
W i e d e r h o l u n g R E P ?
4
ENT
L a b e l - N u m m e r ?
1
ENT
ENT
Vorgeschlagene Label-Nummer übernehmen.
Label-Nummer
eingeben ( 1 ). Eingabe bestätigen.
Im aktuellen Satz steht das aufgerufene Label: CALL LBL 1.
oder
oder
Anzahl der Wiederholungen eingeben ( 4 ).
Eingabe bestätigen.
Nach einem CALL LBL-Satz werden in der Betriebsart
PROGRAMMLAUF
die Programm-Sätze wiederholt, die
hinter dem LBL-Satz mit der aufgerufenen Nummer und vor
dem CALL LBL-Satz stehen.
Das Programmteil wird immer einmal öfter ausgeführt, als
Wiederholungen programmiert sind.
Programm-Sätze
0
BEGIN PGM 70
MM
Programm-Anfang, Programm-Nummer und Maßsystem
1
F 9999
Hoher Vorschub zum Vorpositionieren
2
Z+20
Sichere Höhe
3
TOOL CALL 9 Z
Werkzeug-Daten aufrufen, z.B. Werkzeug 9, Werkzeug-Achse Z
4
S 1800
Spindeldrehzahl
5
M 3
Spindel EIN, Rechtslauf
6
X+30
R0
X-Koordinate Einstichpunkt Nut
1
7
Y+10
R0
Y-Koordinate Einstichpunkt Nut
1
8
LBL 1
Anfang von Programmteil 1
9
F 150
Bearbeitungsvorschub während der Programmteil-Wiederholung
10
Z-12
Einstechen
11
IX+16
R0
Nut fräsen
12
F 9999
Hoher Vorschub zum Freifahren und Positionieren
13
Z+2
Freifahren
14
IX-16
R0
Positionieren in X
15
IY+15
R0
Positionieren in Y
16
CALL LBL 1 REP 4 / 4
Programmteil 1 viermal wiederholen
17
Z+20
Sichere Höhe
18
M 2
Programmlauf HALT, Spindel AUS, Kühlmittel AUS
19
END PGM 70
MM
Programm-Ende, Programm-Nummer und Maßsystem
