3Handbetrieb und Einrichten
TNC 124 35
Position der Werkstück-Kante speichern.
Die Anzeige ist eingefroren;
unter der gewählten Achse erscheint der Abstand der beiden Kanten.
Beispiel: Mittelinie zwischen zwei Werkstück-Kanten
als Bezugslinie setzen

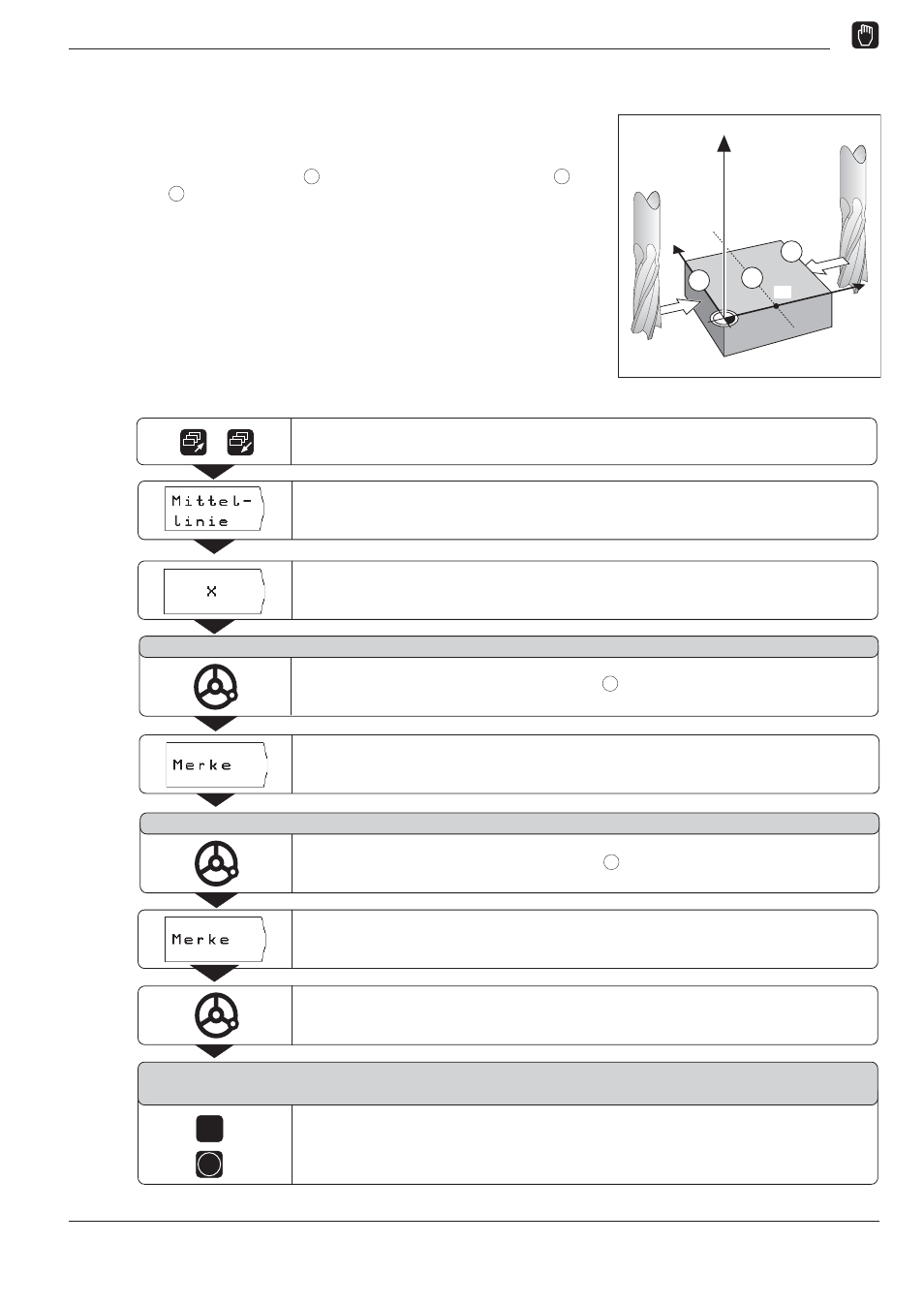

Die Lage der Mittelinie M wird durch Antasten der Kanten 1
und 2 bestimmt.
Die Mittelinie liegt parallel zur Y-Achse.
Gewünschte Koordinate
der Mittellinie: X = 5 mm
Funktionen zum Bezugspunkt-Setzen
Y
X
2
1
Z
M
X?
Betriebsart: MANUELLER BETRIEB/ELEKTRONISCHES
HANDRAD/SCHRITTMASS
Zur zweiten Softkey-Leiste blättern.
Mittellinie
wählen.
Achse wählen, für die die Koordinate gesetzt wird: X-Achse.
/
Werkzeug gegen die Werkstück-Kante 1 fahren.
Position der Werkstück-Kante speichern.
Werkzeug von der Werkstück-Kante fortfahren.
ENT
5
Koordinate eingeben ( X = 5 mm )
und
Koordinate als Bezugslinie für die Mittelinie übernehmen.
Werkzeug gegen die Werkstück-Kante 2 fahren.
1 . K a n t e i n X a n t a s t e n
2 . K a n t e i n X a n t a s t e n
W e r t f ü r X e i n g e b e n
+ 0
