7 Bohrzyklen, Bohrbilder und Fräszyklen im Programm
92 TNC 124

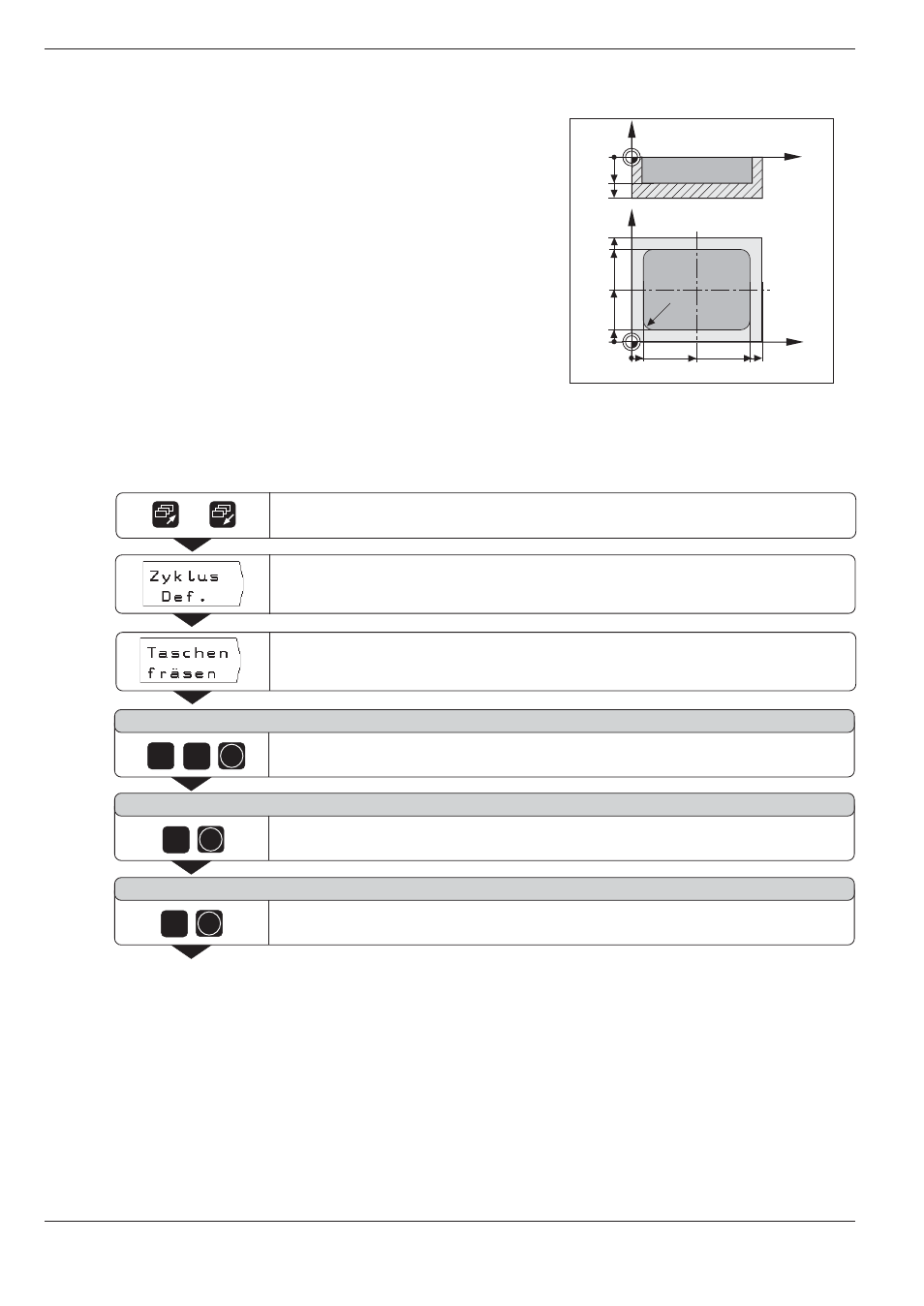

Beispiel: Zyklus 4.0 RECHTECKTASCHE
Sichere Höhe: + 80 mm
Sicherheits-Abstand: 2 mm
Werkstück-Oberfläche: + 0 mm
Frästiefe: – 20 mm
Zustell-Tiefe: 7 mm
Zustell-Vorschub: 80 mm/min
Taschenmitte X: 50 mm
Taschenmitte Y: 40 mm
Seitenlänge X: 80 mm
Seitenlänge Y: 60 mm
Bearbeitungs-Vorschub: 100 mm/min
Richtung: 0: GLEICH
Schlichtaufmaß: 0.5 mm
Beispiel: Zyklus 4.0
RECHTECKTASCHE
in ein Programm eingeben
Betriebsart: PROGRAMM-EINSPEICHERN/EDITIEREN
Zur dritten Softkey-Leiste blättern.
/
Zyklus 4.0 RECHTECKTASCHE in ein Programm eingeben.
S i c h e r h e i t s - A b s t a n d ?
Sicherheits-Abstand
eingeben ( ABST = 2 mm ).
Eingabe bestätigen.
S i c h e r e H ö h e ?
Sichere Höhe
eingeben ( HÖHE = 80 mm ).
Eingabe bestätigen.
8
ENT
0
W e r k s t ü c k - O b e r f l ä c h e ?
Koordinate der Werkstück-Oberfläche eingeben ( OBERFL = 0 mm ).
Eingabe bestätigen.
ENT
0
Zyklus-Definition
wählen.
ENT 2
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
•
•
•
