Bohrzyklen, Bohrbilder und Fräszyklen im Programm
TNC 124
79
Bohrzyklen im Programm
I
A
A
C
II
III
IV
A
t
B
A
C
C

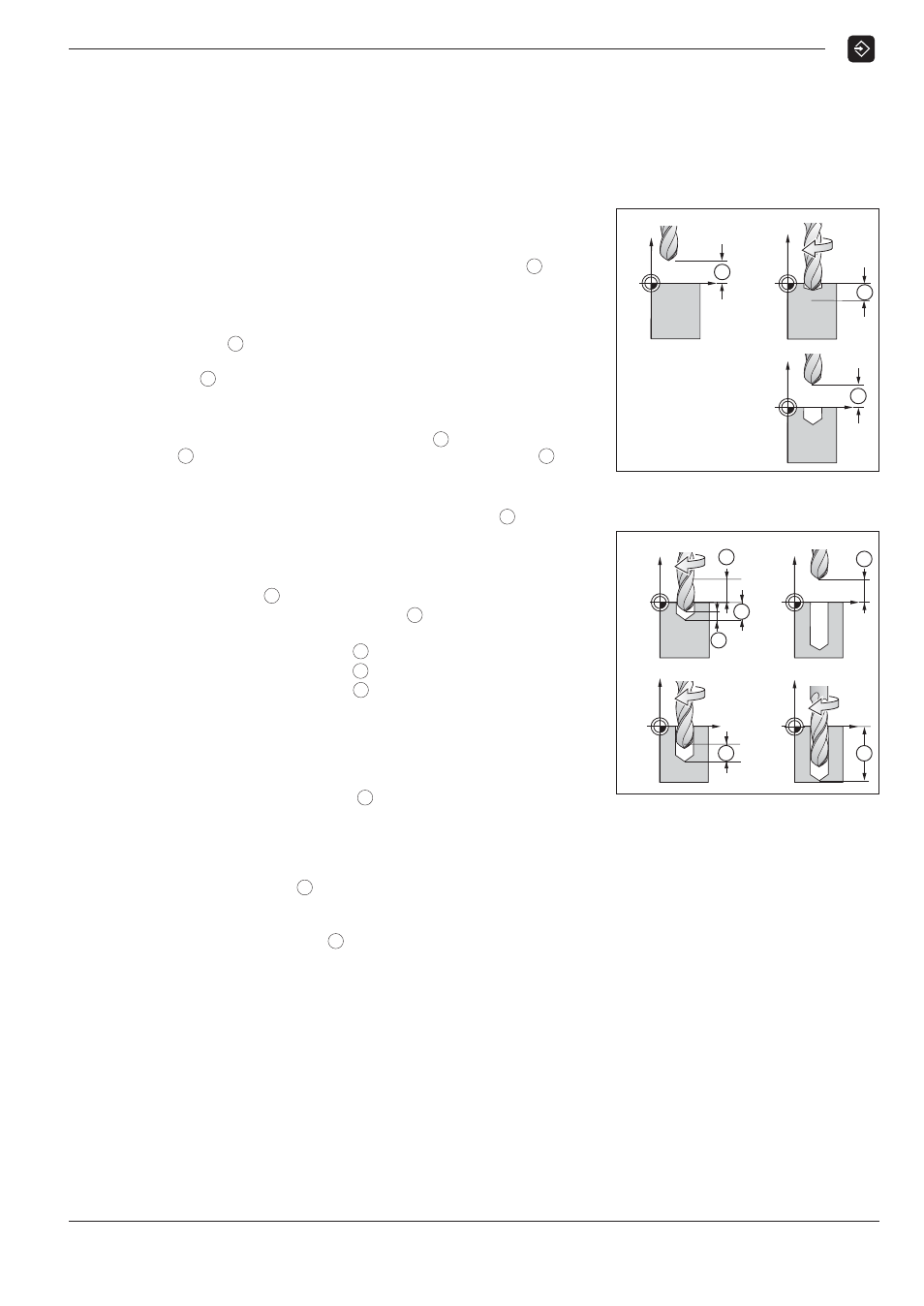

Bild 7.3:
Die Schritte III und IV im
Zyklus 1.0 TIEFBOHREN
Bild 7.2:
Die Schritte I und II im Zyklus
1.0 TIEFBOHREN
TIEFBOHREN
Mit dem Zyklus 1.0 TIEFBOHREN bohrt die TNC in mehreren
Zustellungen auf die programmierte Bohrtiefe.
Zyklus-Ablauf
Der Zyklus-Ablauf ist in den Bildern 7.2 und 7.3 dargestellt.
I
:
Die TNC positioniert den Bohrer im Sicherheits-Abstand
A
über
der Werkstück-Oberfläche vor.
II
:
Die TNC bohrt mit Bearbeitungsvorschub F bis zur ersten
Zustell-Tiefe
C
. Anschließend zieht sie den Bohrer im Eilgang
(F MAX) wieder aus dem Bohrloch zurück auf den Sicherheits-
Abstand
A
.
III
:
Die TNC fährt den Bohrer wieder in die Bohrung und positioniert
ihn im Eilgang bis auf den Vorhalteabstand
t
auf die letzte Zustell-
Tiefe
C
. Anschließend bohrt sie eine weitere Zustellung
C
.
IV
:
Die TNC zieht den Bohrer wieder zurück und wiederholt den
Bohrvorgang (Zustellung/Rückzug), bis die Bohrtiefe
B
erreicht ist.
Am Bohrungsgrund verweilt die TNC zum Freischneiden und fährt
dann den Bohrer im Eilgang (F MAX) auf die sichere Höhe zurück.
Vorhalteabstand
t
Die TNC ermittelt den Vorhalteabstand
t
für die Bearbeitung
selbsttätig:
Bohrtiefe unter 30 mm:
t
= 0,6 mm
Bohrtiefe 30 mm bis 350 mm:
t
= 0,02 Bohrtiefe
Bohrtiefe über 350 mm:
t
= 7 mm
Eingaben in den Zyklus 1.0 TIEFBOHREN
Sichere Höhe - HÖHE
Sichere Höhe, in der die TNC den Bohrer in der Bearbeitungs-
ebene ohne Kollisionsgefahr verfahren kann
Sicherheits-Abstand - ABST
A
Von der sicheren Höhe auf den Sicherheitsabstand verfährt die
TNC das Werkzeug im Eilgang
Werkstück-Oberfläche - OBERFL
Absolute Koordinate der Werkstück-Oberfläche
Bohrtiefe - TIEFE
B
Abstand zwischen der Werkstück-Oberfläche und Bohrungs-
grund (Spitze des Bohrkegels)
Zustell-Tiefe - ZUSTLG
C
Maß, um das die TNC den Bohrer zustellt
Verweilzeit - V.ZEIT in [s]
Die TNC schneidet während der Verweilzeit am Bohrungsgrund
den Bohrkegel frei.
Vorschub - F in [mm/min]
Verfahrgeschwindigkeit des Bohrers beim Tiefbohren
Bohrtiefe und Zustell-Tiefe
Die Zustell-Tiefe braucht kein Vielfaches der Bohrtiefe zu sein.
Wenn die Zustell-Tiefe größer als die Bohrtiefe ist oder gleich der
Bohrtiefe, fährt die TNC den Bohrer in einer Zustellung auf den
Bohrungsgrund.
