7 Bohrzyklen, Bohrbilder und Fräszyklen im Programm
78 TNC 124
Bohrzyklen im Programm
Bei der TNC 124 können Sie die folgenden beiden Bohrzyklen
eingeben:
• Zyklus CYCL 1.0 TIEFBOHREN
• Zyklus CYCL 2.0 GEWINDEBOHREN
Zyklus 1.0 TIEFBOHREN
Wenn Sie mit mehreren Zustellungen bohren wollen, geben Sie
den Zyklus 1.0 TIEFBOHREN in die TNC 124 ein.
Bei der Bearbeitung bohrt die TNC in mehreren Zustellungen und
zieht den Bohrer zwischendurch immer wieder auf den Sicher-
heitsabstand zurück.
Zyklus 2.0 GEWINDEBOHREN
Für den Zyklus GEWINDEBOHREN benötigen Sie
ein Ausgleichsfutter.
Wenn Sie ein Gewinde bohren wollen, geben Sie den Zyklus
2.0 GEWINDEBOHREN
in die TNC 124 ein.
Bei der Bearbeitung bohrt die TNC das Gewinde in einer
Zustellung. Nach einer Verweilzeit am Gewindeende zieht die TNC
das Werkzeug mit umgekehrter Spindeldrehrichtung zurück.
Vorzeichen für Eingabewerte bei den Bohrzyklen
Die „sichere Höhe“ H und die Koordinate der Werkstück-
Oberfläche O geben Sie absolut - mit Vorzeichen - ein.
Das Vorzeichen für die Bohrtiefe (Gewindelänge) B legt die
Bohrrichtung fest. Wenn Sie in negativer Achsrichtung bohren,
geben Sie die Bohrtiefe mit negativem Vorzeichen ein.
Bild 7.1 enthält weiterhin den Sicherheitsabstand A und die
Zustell-Tiefe C .
Bohrer vorpositionieren
Vor dem Zyklus positionieren Sie den Bohrer vor: in der Werkzeug-
achse und in der Ebene. Die Koordinaten für die Vorposition
können Sie vor dem Zyklus ins Programm eingeben.
B
C
H
O
A
C

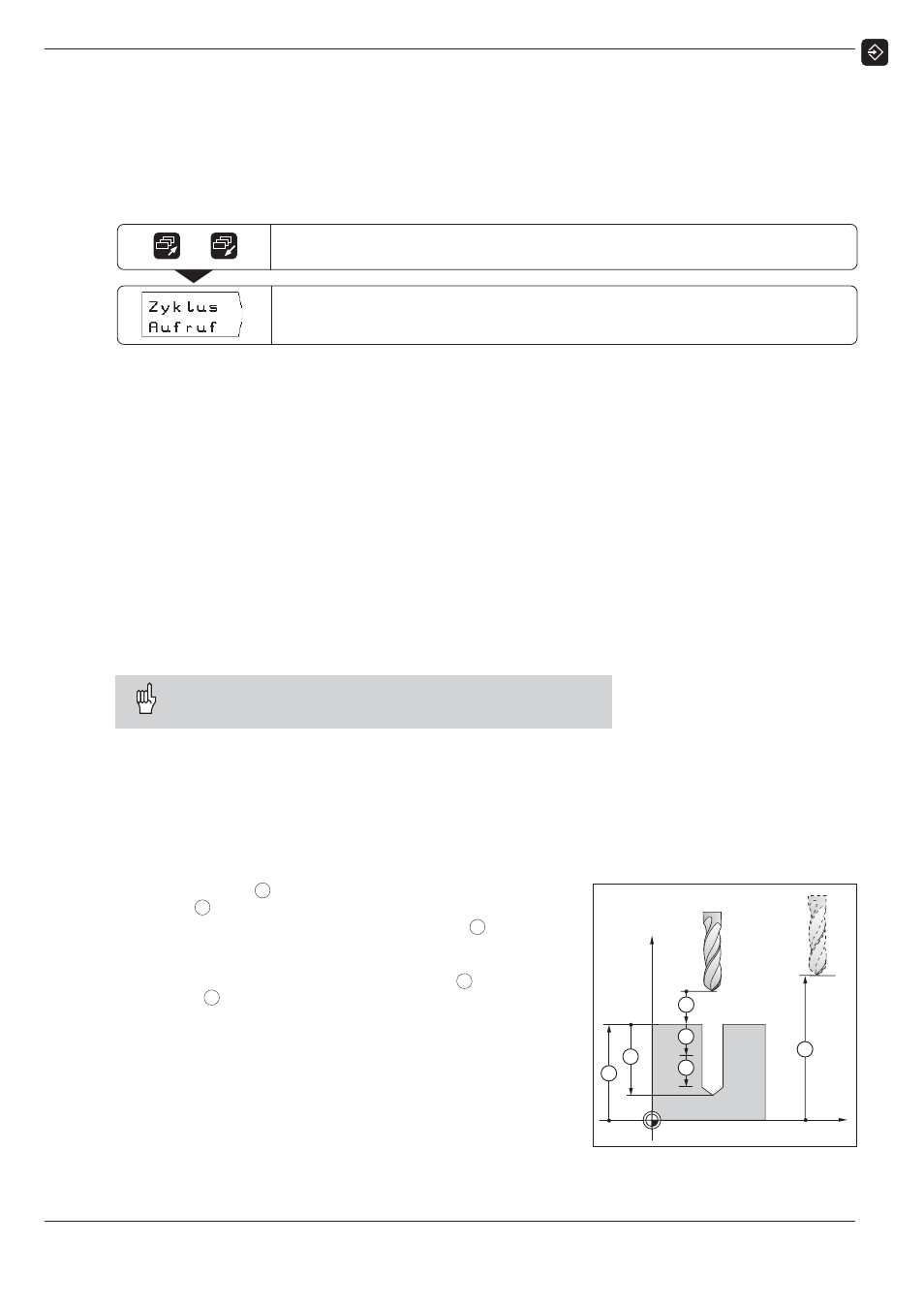

Bild 7.1: Absolute und inkrementale Eingabe-
werte bei den Bohrzyklen
Zyklus-Aufruf eingeben
An der Stelle im Bearbeitungsprogramm, an der die TNC einen
Bohrzyklus abarbeiten soll, muß der Zyklus aufgerufen werden.
Betriebsart: PROGRAMM-EINSPEICHERN/EDITIEREN
Zur dritten Softkey-Leiste blättern.
Zyklus-Aufruf ( CYCL CALL ) eingeben.
/
