3Handbetrieb und Einrichten
32
TNC 124

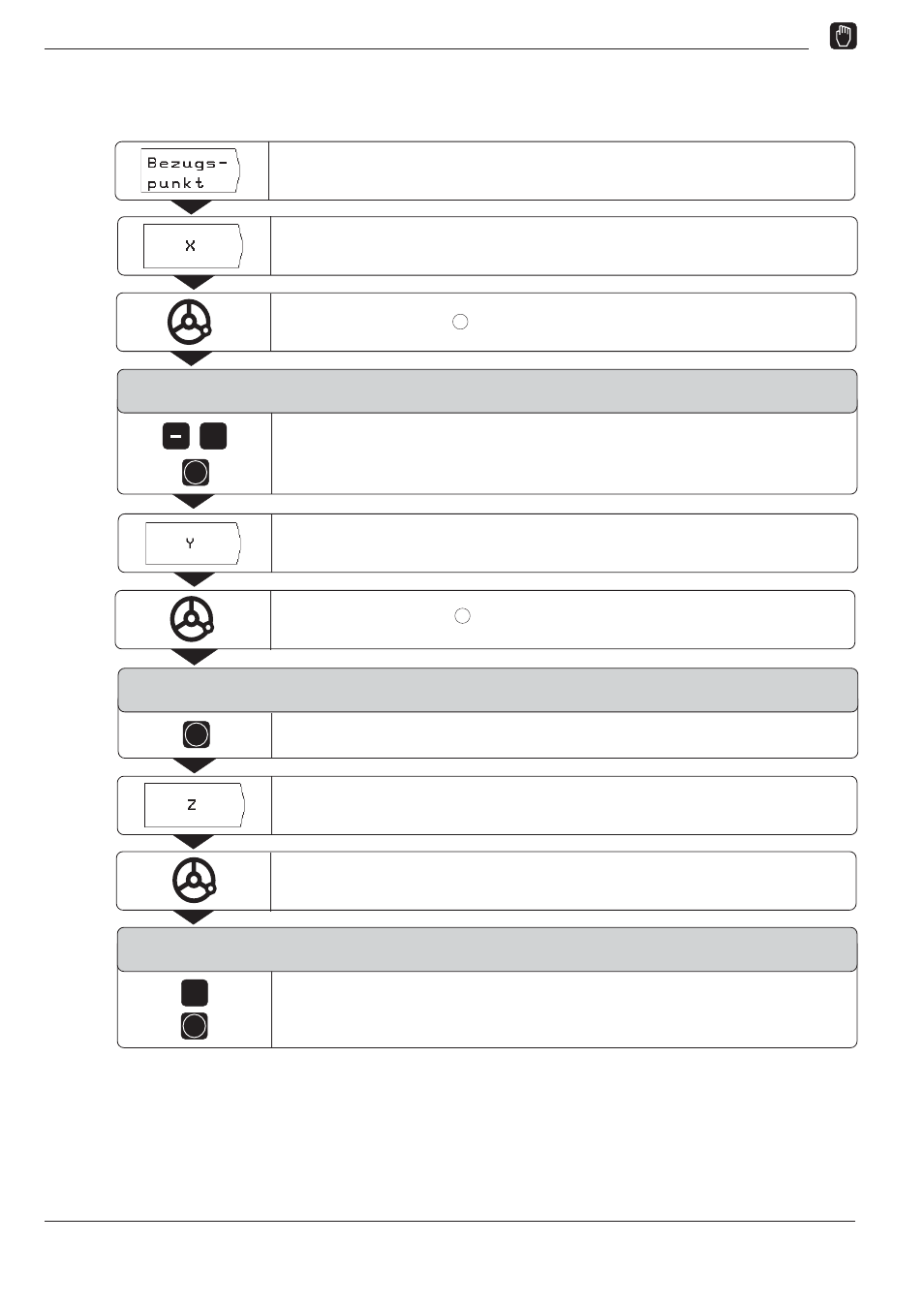

Bezugspunkt-Setzen: Positionen anfahren und Ist-Werte eingeben
Betriebsart: MANUELLER BETRIEB
Achse wählen: X-Achse.
5
ENT
Position des Werkzeug-Mittelpunkts ( X = 5 mm ) eingeben
und
X-Koordinate des Bezugspunkts übernehmen.
Achse wählen: Y-Achse.
ENT
Achse wählen: Z-Achse.
0
ENT
Werkstück an Kante
1
ankratzen.
Werkstück an Kante
2
ankratzen.
Werkstück-Oberfläche ankratzen.
Funktion Bezugspunkt wählen.
B e z u g s p u n k t - S e t z e n
X = + 0
B e z u g s p u n k t - S e t z e n
Y = – 5
B e z u g s p u n k t - S e t z e n
Z = – 5
Y-Koordinate des Bezugspunkts übernehmen.
Position der Werkzeug-Spitze ( Z = 0 mm ) eingeben
und
Z-Koordinate des Bezugspunkts übernehmen.
