4 Positionieren mit Handeingabe
56 TNC 124

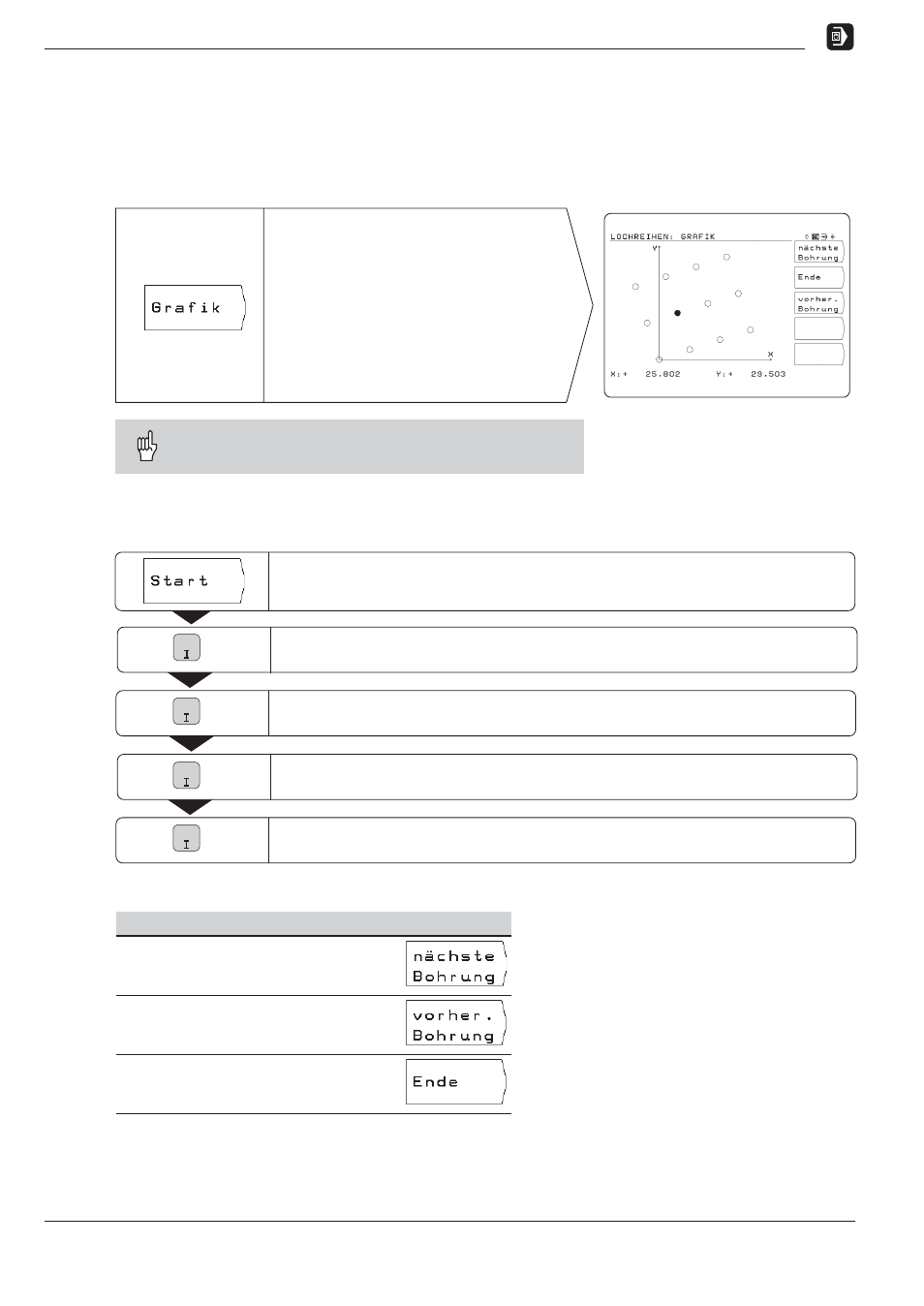

2. Schritt: Lochreihen-Grafik anzeigen
Mit der Lochreihen-Grafik lassen sich die eingegebenen
Lochreihen-Daten schnell überprüfen.
Die Grafik stellt die aktuelle Bohrung als ausgefüllten Kreis dar.
Die TNC stellt die Lochreihen
grafisch am Bildschirm dar, hier
3 Lochreihen mit je 4 Bohrungen:
1. Bohrung bei X=20 mm, Y=10 mm;
Abstand der Bohrungen 10 mm;
Winkel zwischen Lochreihen und
X-Achse 18°;
Abstand der Lochreihen 12 mm;
Die Koordinaten der aktuellen
Bohrung stehen unten im Bildschirm.
Lochreihen
Die TNC kann die Bohrbild-Grafik spiegeln, abhängig
von einem Anwender-Parameter (siehe Kapitel 12).
3. Schritt: Bohren
Überprüfen Sie vor dem Bohren die Eingaben im Bohrzyklus!
Nächste und alle weiteren Bohrungen bearbeiten.
Zweite Koordinatenachse vorpositionieren.
Lochreihen starten.
Erste Koordinatenachse vorpositionieren. NC
NC
NC
NC
Bohren. Die TNC bohrt die Bohrung, wie zuletzt unter Tiefbohren
(oder Gewindebohren ) festgelegt.
Funktionen beim Bohren und für die Grafik
Funktion Softkey
Nächste Bohrung
Zurück zur vorherigen Bohrung
Grafik/Bohren beenden
