6
Werkstück-Positionen im Programm
74
TNC 124
Y
X
15
53
12
47
0
0
1
2
3
4

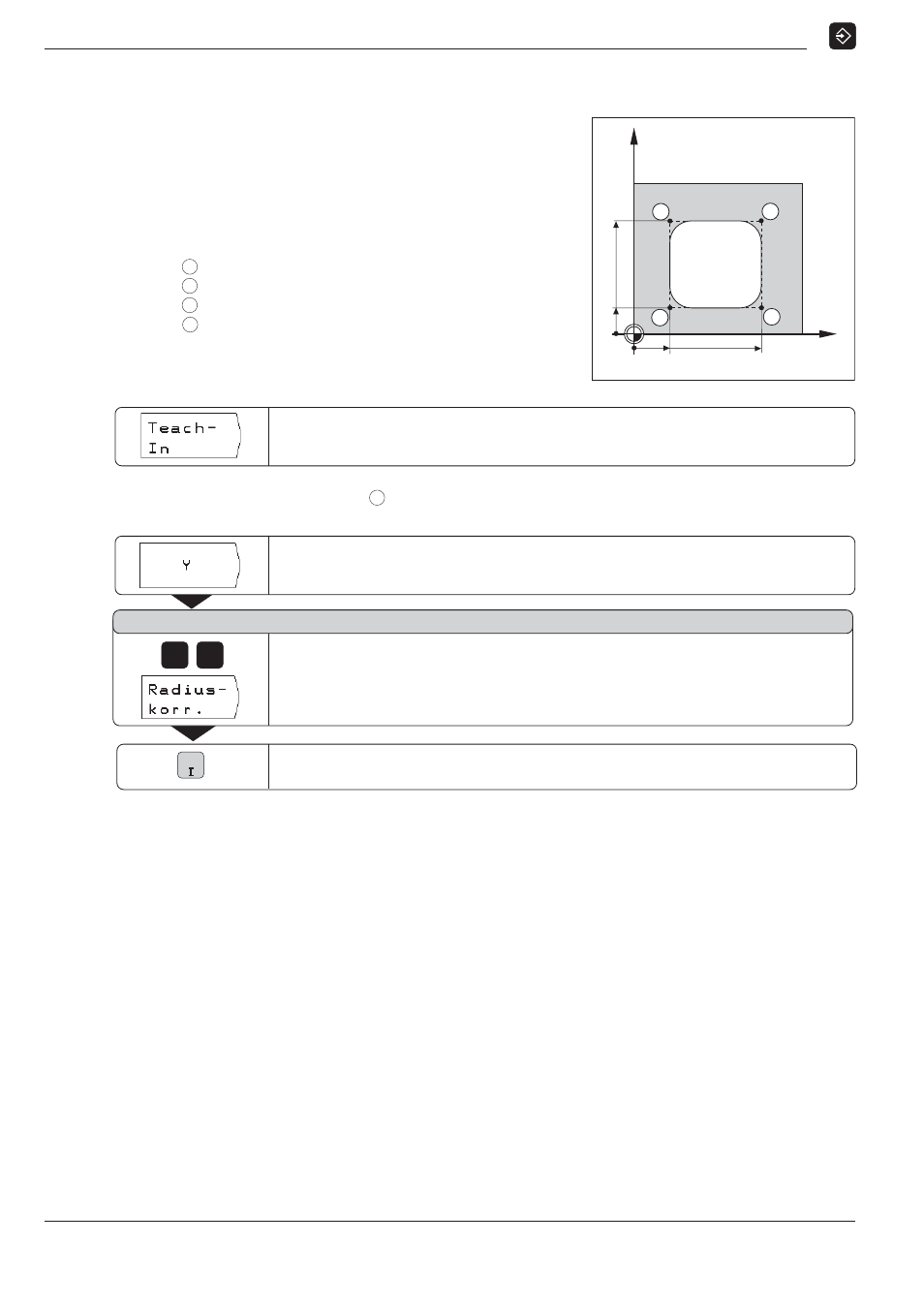

Positionen übernehmen: Teach-In-Betrieb
Programm-Beispiel: Tasche bearbeiten und während der Bearbeitung
ein Programm erstellen
Bei dieser Teach-In-Funktion bearbeiten Sie ein Werkstück
nach Zeichnungsmaßen.
Die TNC überträgt die Koordinaten direkt in ein Programm.
Vorpositionen und Freifahr-Bewegungen können Sie beliebig
sinnvoll wählen und wie Zeichnungsmaße eingeben.
Eckpunkt
1
: X = 15 mm
Y = 12 mm
Eckpunkt
2
: X = 15 mm
Y = 47 mm
Eckpunkt
3
: X = 53 mm
Y = 47 mm
Eckpunkt
4
: X = 53 mm
Y = 12 mm
Taschen-Tiefe: Z = z.B. 10 mm
Betriebsart: PROGRAMM-EINSPEICHERN/EDITIEREN
Beispiel: Y-Koordinate von Eckpunkt
3
in ein Programm
übernehmen
Koordinatenachse wählen ( Y - Achse ).
4
7
P o s i t i o n s - S o l l w e r t ?
Positions-Sollwert
eingeben , z.B. 47 mm
und
Werkzeug-Radius-Korrektur wählen R .
Auf die eingegebene Koordinate positionieren.
Anschließend beliebig weitere Koordinaten eingeben und übernehmen.
NC
Teach-In
wählen.
